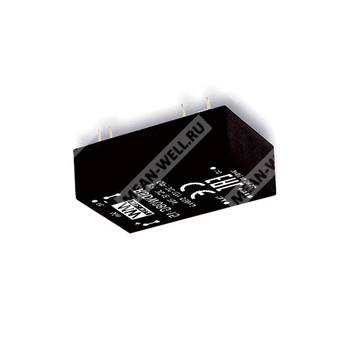

RSDW08G-03 - изолированный DC-DC преобразователь для железнодорожной и промышленной аппаратуры с широким входным диапазоном 18...75 В и выходом 3,3 В.
Назначение
RSDW08G-03 — модульный DC-DC преобразователь серии RSDW08 в корпусе DIP-24, предназначенный для преобразования постоянного входного напряжения железнодорожных и промышленных систем в стабилизированное изолированное выходное напряжение 3,3 В. Компонент ориентирован на применение в оборудовании подвижного состава, транспортной автоматике, телекоммуникационных и промышленных системах, где требуются широкий диапазон входного напряжения, гальваническая развязка и устойчивость к тяжелым условиям эксплуатации.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP-24 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Диапазон рабочей температуры от -40 до +85 °C.
- Отсутствие требований к минимальной нагрузке.
- Полная заливка компаундом.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита по пониженному входному напряжению.
- Гальваническая развязка входа и выхода 1,5 кВ DC.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Аналитическое оборудование.
- Оборудование для жестких условий эксплуатации с повышенной вибрацией, запыленностью, а также при экстремально низкой или высокой температуре.
Описание
Серия RSDW08 и RDDW08 представляет собой модульные железнодорожные DC-DC преобразователи мощностью 8 Вт в корпусе DIP-24. Исполнение RSDW08G-03 относится к одно выходным моделям. Устройство имеет стандартное международное расположение выводов, обеспечивает КПД до 86% для серии, рабочий температурный диапазон от -40 до +85 °C, изоляцию вход-выход 1,5 кВ DC и соответствует требованиям EN50155. Преобразователь рассчитан на применение в системах с номинальным напряжением 48 В и допускает широкий диапазон входа 18...75 В. Модель формирует стабилизированное выходное напряжение 3,3 В и может использоваться в железнодорожной, городской транспортной и промышленной аппаратуре, работающей в условиях вибрации, пыли и температурных перегрузок.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных преобразователей |
| S | Одноканальный выход |
| DW08 | Номинальная мощность 8 Вт |
| G | Диапазон входного напряжения 18...75 В DC |
| 03 | Выходное напряжение 3,3 В DC |
Параметры выбора модели
| Параметр | Значение |
| Партномер | RSDW08G-03 |
| Тип входа | Номинальный 48 В |
| Диапазон входного напряжения | 18...75 В DC |
| Выходное напряжение | 3,3 В DC |
| Выходной ток | 2000 мА |
| Входной ток без нагрузки | 5 мА |
| Входной ток при полной нагрузке | 194 мА |
| КПД типовое | 86% |
| Максимальная емкостная нагрузка на выходе | 2000 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18...75 В DC |
| Импульсное перенапряжение на входе, не более 100 мс | 100 В DC |
| Тип входного фильтра | Пи-фильтр |
| Рекомендуемая защита предохранителем | 1,5 А, замедленного действия |
| Внутренняя рассеиваемая мощность | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В DC |
| Точность установки выходного напряжения | ±1,5% |
| Номинальная выходная мощность | 8 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Стабилизация по входу | ±0,5% |
| Стабилизация по нагрузке для одно выходных моделей | ±0,5% |
| Перекрестная стабилизация | Не применимо |
| Минимальная частота преобразования | 100 кГц |
| Максимальная емкость нагрузки | 2000 мкФ |
| Минимальная нагрузка | Не требуется |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 120...180% от номинальной выходной мощности |
| Режим после устранения перегрузки | Автоматическое восстановление |
| Защита от перенапряжения | Ограничение диодом |
| Порог включения по пониженному входному напряжению | 17 В DC |
| Порог отключения по пониженному входному напряжению | 16 В DC |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Поддерживается |
| Состояние включено | На выводе дистанционного управления относительно -Vin: более 3,5...36 В DC или обрыв цепи |
| Состояние выключено | На выводе дистанционного управления относительно -Vin: менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85 °C, с учетом кривой снижения мощности |
| Максимальная температура корпуса | +100 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71 °C |
| Температура пайки выводов | 1,5 мм от корпуса, 1...3 с, максимум 260 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011, одобрено |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, 500 В DC, 25 °C, 70% относительной влажности |
| Проходная емкость изоляции, типовое | 1000 пФ |
Эмиссия помех
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 | Класс A/Класс B при использовании внешних компонентов |
| Излучаемые помехи | BS EN/EN55032 | Не нормируется |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ по воздуху, ±4 кВ контактно |
| Устойчивость к излучаемым радиопомехам | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Железнодорожные стандарты
| Параметр | Значение |
| Соответствие железнодорожному стандарту | EN50155, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Надежность
| Параметр | Значение |
| MTBF | 1500 тыс. ч по MIL-HDBK-217F при 25 °C |
Конструкция и материалы
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 10,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса | Медь с черным покрытием, основание непроводящее |
| Масса | 18,4 г |
Назначение выводов
| Номер вывода | RSDW08G-03 |
| 1 | Дистанционное включение/выключение |
| 2, 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22, 23 | +Vin |
Снижение мощности в зависимости от температуры
| Температура окружающей среды | Допустимая нагрузка |
| От -40 до +75 °C | 100% |
| +85 °C | Около 50% |
| +100 °C | 0% |
Рекомендуемая схема для обеспечения ЭМС
Для выполнения требований по кондуктивным помехам BS EN/EN55032 для модели RSDW08G-03 указаны следующие внешние компоненты.
Внешние компоненты для класса A
| Элемент | Номинал |
| C1 | Не устанавливается |
| C2 | 4,7 мкФ / 100 В |
| C3 | 4,7 мкФ / 100 В |
| C4 | Не устанавливается |
| L1 | Перемычка |
Внешние компоненты для класса B
| Элемент | Номинал |
| C1 | 4,7 мкФ / 100 В |
| C2 | Не устанавливается |
| C3 | 4,7 мкФ / 100 В |
| C4 | Не устанавливается |
| L1 | 2,7 мкГн |
Все конденсаторы в рекомендуемой схеме ЭМС — керамические, типоразмер 1812.
Упаковка
| Параметр | Значение |
| Количество в тубе | 10 шт. |
| Масса одной тубы | 208 г |
| Максимальное количество в коробке | 500 шт. |
| Масса одной коробки | 12,4 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
| Длина тубы | 340 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются по методу с применением скрученной пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 10...100% номинальной нагрузки.
- Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
