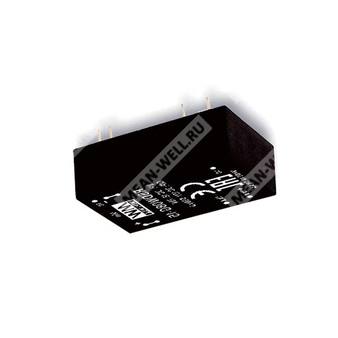

RSDW08G-05 - изолированный DC-DC преобразователь мощностью 8 Вт для систем с номинальной шиной 48 В и стабилизированным выходом 5 В.
RSDW08G-05 представляет собой модульный DC-DC преобразователь серии RSDW08 в корпусе DIP-24, предназначенный для применения в железнодорожной, промышленной и телекоммуникационной аппаратуре. Модель относится к исполнению с одним выходом, широким диапазоном входного напряжения 18...75 В постоянного тока, выходным напряжением 5 В постоянного тока и гальванической изоляцией входа от выхода 1,5 кВ DC. Преобразователь рассчитан на эксплуатацию в жестких условиях, включая вибрацию, запыленность и расширенный температурный диапазон.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP-24 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения.
- Изоляция вход-выход 1,5 кВ DC.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Оборудование для эксплуатации в условиях высокой вибрации, сильной запыленности, экстремально низких или высоких температур.
Описание
Серия RSDW08 и RDDW08 представляет собой надежные железнодорожные DC-DC преобразователи мощностью 8 Вт в модульном исполнении с корпусом DIP-24. Для модели RSDW08G-05 характерны стандартные международные выводы, КПД до 86% для серии, рабочий температурный диапазон от -40 до +85 °C, изоляция вход-выход 1,5 кВ DC, соответствие EN50155 и защита от короткого замыкания в непрерывном режиме с автоматическим восстановлением. Серия охватывает исполнения для входных диапазонов 9...36 В и 18...75 В, а также варианты с различными выходными напряжениями для одно- и двухканальных конфигураций.
Расшифровка партномера
| Фрагмент |
Значение |
| R |
Серия надежных железнодорожных преобразователей |
| S |
Одноканальный выход |
| DW08 |
Номинальная выходная мощность 8 Вт |
| G |
Диапазон входного напряжения 18...75 В DC |
| 05 |
Выходное напряжение 5 В DC |
Параметры модели
| Параметр |
Значение |
| Партномер |
RSDW08G-05 |
| Серия |
RSDW08 |
| Тип выхода |
Один выход |
| Номинальная мощность |
8 Вт |
| Номинальное входное напряжение |
48 В DC |
| Диапазон входного напряжения |
18...75 В DC |
| Выходное напряжение |
5 В DC |
| Выходной ток |
1600 мА |
| КПД, типовое |
83% |
| Максимальная емкостная нагрузка на выходе |
1600 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18...75 В DC |
| Входной ток без нагрузки |
5 мА |
| Входной ток при полной нагрузке |
201 мА |
| Импульсное перенапряжение по входу, не более 100 мс |
100 В DC |
| Тип входного фильтра |
П-образный |
| Рекомендуемый предохранитель |
1,5 А, замедленного действия |
| Внутренняя рассеиваемая мощность |
500 мВт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В DC |
| Точность выходного напряжения |
±1,5% |
| Номинальная мощность |
8 Вт |
| Выходной ток |
1600 мА |
| Пульсации и шум |
50 мВ пик-пик |
| Стабилизация по входу |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования, не менее |
100 кГц |
| Максимальная емкостная нагрузка |
1600 мкФ |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
120...180% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
Ограничение диодом |
| Порог включения по пониженному входному напряжению |
17 В DC |
| Порог отключения по пониженному входному напряжению |
16 В DC |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Поддерживается |
| Включение |
R.C. относительно -Vin: более 3,5...36 В DC или разомкнутая цепь |
| Выключение |
R.C. относительно -Vin: менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
От -40 до +85 °C |
| Максимальная температура корпуса |
+100 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
От -55 до +125 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0...71 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
| Температура пайки |
На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011, для исполнения 48 В также EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм при 500 В DC, 25 °C, 70% RH |
| Проходная емкость изоляции, типовая |
1000 пФ |
| Железнодорожный стандарт |
EN50155, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр |
Значение |
| Кондуктивные помехи |
BS EN/EN55032, класс A/B при использовании внешних компонентов |
| Излучаемые помехи |
BS EN/EN55032, не применяется |
| Испытание на устойчивость |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 2, ±8 кВ по воздуху, ±4 кВ контакт |
| Устойчивость к радиочастотному излучению |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Кондуктивные радиочастотные воздействия |
BS EN/EN61000-4-6 |
Уровень 2, 3 В, э.д.с. |
Надежность, конструкция и габариты
| Параметр |
Значение |
| MTBF |
1500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса |
Медь с черным покрытием, основание неэлектропроводящее |
| Габаритные размеры |
31,8 × 20,3 × 10,2 мм |
| Габаритные размеры |
1,25 × 0,8 × 0,4 дюйма |
| Масса |
18,4 г |
Назначение выводов
| Номер вывода |
RSDW08, один выход |
| 1 |
Дистанционное включение/выключение |
| 2, 3 |
-Vin |
| 9 |
Не подключен |
| 11 |
Не подключен |
| 14 |
+Vout |
| 16 |
-Vout |
| 22, 23 |
+Vin |
Механические параметры
| Параметр |
Значение |
| Тип корпуса |
DIP-24 |
| Допуск размеров x.x |
±0,5 мм |
| Допуск размеров x.xx |
±0,25 мм |
| Размер вывода |
0,5 ±0,05 мм |
| Шаг между соседними выводами |
2,54 мм |
| Расстояние между рядами выводов |
15,24 мм |
| Длина корпуса |
31,8 мм |
| Ширина корпуса |
20,3 мм |
| Высота корпуса |
10,2 мм |
| Длина выводов |
3,8 мм |
Снижение мощности
При естественной конвекции допускается работа на 100% нагрузки до температуры окружающей среды +75 °C. В диапазоне от +75 до +100 °C требуется линейное снижение допустимой нагрузки. Нижняя граница рабочей температуры составляет -40 °C.
Рекомендуемая схема для обеспечения ЭМС
Для соответствия требованиям BS EN/EN55032 по классу A/B необходимо применение внешних компонентов.
| Класс помех |
C1 |
C2 |
C3 |
C4 |
L1 |
| Класс A |
Не устанавливается |
4,7 мкФ / 100 В |
4,7 мкФ / 100 В |
Не устанавливается |
Перемычка |
| Класс B |
4,7 мкФ / 100 В |
Не устанавливается |
4,7 мкФ / 100 В |
Не устанавливается |
2,7 мкГн |
Примечание к схеме ЭМС: все конденсаторы керамические, типоразмер 1812.
Упаковка
| Параметр |
Значение |
| Количество в тубе |
10 шт. |
| Масса одной тубы |
208 г |
| Максимальное количество в коробке |
500 шт. |
| Масса одной коробки |
12,4 кг |
| Размер коробки |
390,9 × 284,8 × 175,7 мм |
| Длина тубы |
340 мм |
Примечания
- Все параметры указаны для нормального входного напряжения 48 В DC, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%, если не указано иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для выполнения требований по ЭМС конечное изделие должно быть дополнительно подтверждено в составе аппаратуры. Для проведения испытаний следует использовать рекомендованные внешние компоненты.
