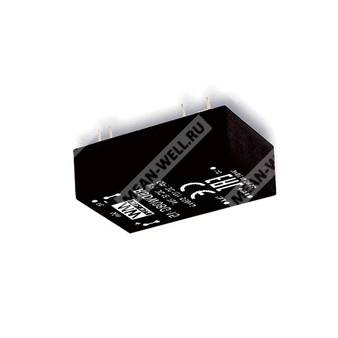

RSDW08G-15 - изолированный DC-DC преобразователь для систем железнодорожного, промышленного и транспортного назначения.
RSDW08G-15 — модульный DC-DC преобразователь серии RSDW08 & RDDW08 в корпусе DIP-24, предназначенный для преобразования постоянного напряжения с широким входным диапазоном в стабилизированное выходное напряжение 15 В постоянного тока. Компонент ориентирован на применение в железнодорожной и транспортной электронике, а также в промышленной аппаратуре, где требуются широкий диапазон входного напряжения, гальваническая развязка, устойчивость к вибрации и соответствие профильным отраслевым стандартам.
Расшифровка партномера
| Элемент партномера |
Значение |
| R |
Серия надежных преобразователей для транспортных и железнодорожных применений |
| S |
Одноканальный выход |
| DW08 |
Номинальная мощность 8 Вт |
| G |
Диапазон входного напряжения 18...75 В постоянного тока |
| 15 |
Выходное напряжение 15 В постоянного тока |
Основные особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP-24 со стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требования по минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения.
- Гальваническая изоляция вход-выход 1,5 кВ постоянного тока.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Аналитическое оборудование.
- Оборудование для тяжелых условий эксплуатации с высокой вибрацией, запыленностью, а также при экстремально низких или высоких температурах.
Описание
RSDW08G-15 относится к серии надежных железнодорожных DC-DC преобразователей мощностью 8 Вт в исполнении DIP-24. Устройство имеет международно стандартизированную распиновку, обеспечивает КПД до 86%, работает в диапазоне температур от -40 до +85 °C, имеет изоляцию вход-выход 1,5 кВ постоянного тока и соответствует требованиям EN50155. Преобразователь рассчитан на непрерывную защиту от короткого замыкания и может применяться в транспортной, железнодорожной и промышленной электронике при наличии жестких условий эксплуатации.
Параметры конкретной модели RSDW08G-15
| Параметр |
Значение |
| Партномер |
RSDW08G-15 |
| Тип выхода |
Одноканальный |
| Номинальная входная шина |
48 В |
| Диапазон входного напряжения |
18...75 В постоянного тока |
| Выходное напряжение |
15 В постоянного тока |
| Выходной ток |
530 мА |
| Входной ток без нагрузки |
5 мА |
| Входной ток при полной нагрузке |
193 мА |
| КПД типовой |
86 % |
| Максимальная емкостная нагрузка на выходе |
530 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
18...75 В постоянного тока |
| Допустимое импульсное перенапряжение на входе, не более 100 мс |
100 В постоянного тока |
| Входной фильтр |
Пи-тип |
| Рекомендуемый входной предохранитель |
1,5 А, замедленного действия |
| Внутренняя рассеиваемая мощность |
500 мВт |
| Порог запуска по пониженному входному напряжению |
17 В постоянного тока |
| Порог отключения по пониженному входному напряжению |
16 В постоянного тока |
| Дистанционное управление |
Включение: вывод управления относительно -Vin более 3,5...36 В постоянного тока либо разомкнутая цепь; выключение: менее 1,2 В постоянного тока либо короткое замыкание |
Выходные параметры
| Параметр |
Значение |
| Точность выходного напряжения |
±1,5 % |
| Номинальная мощность |
8 Вт |
| Выходное напряжение |
15 В постоянного тока |
| Номинальный выходной ток |
530 мА |
| Пульсации и шум |
50 мВ пик-пик |
| Стабилизация по входу |
±0,5 % |
| Стабилизация по нагрузке |
±0,5 % |
| Частота переключения, не менее |
100 кГц |
| Максимальная емкостная нагрузка |
530 мкФ |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
120...180 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
Ограничение диодом |
| Защита по пониженному входному напряжению |
Есть |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
-40...+85 °C, со снижением мощности по кривой |
| Максимальная температура корпуса |
+100 °C |
| Рабочая влажность |
20...90 % относительной влажности без конденсации |
| Температура хранения |
-55...+125 °C |
| Влажность при хранении |
10...95 % относительной влажности без конденсации |
| Температурный коэффициент |
0,03 %/°C в диапазоне 0...71 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
| Температура пайки выводов |
На расстоянии 1,5 мм от корпуса, 1...3 с, максимум 260 °C |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход |
100 МОм при 500 В постоянного тока, 25 °C, 70 % относительной влажности |
| Проходная емкость изоляции, типовая |
1000 пФ |
| Кондуктивные помехи |
По BS EN/EN55032, класс A/B при использовании внешних компонентов |
| Излучаемые помехи |
По BS EN/EN55032, не применяется |
| Электростатический разряд |
По BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ контактный разряд |
| Устойчивость к радиочастотному излучению |
По BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Импульсные помехи |
По BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульс перенапряжения |
По BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивная устойчивость |
По BS EN/EN61000-4-6, уровень 2, 3 В |
| Железнодорожный стандарт |
EN50155, включая EN61373 по ударам и вибрации, EN50121-3-2 по ЭМС |
Надежность и конструктивное исполнение
| Параметр |
Значение |
| MTBF |
1500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса |
Черненая медь с непроводящим основанием |
| Масса |
18,4 г |
Распиновка
| Номер вывода |
Назначение для RSDW08 |
| 1 |
Дистанционное включение/выключение |
| 2, 3 |
-Vin |
| 9 |
Не подключен |
| 11 |
Не подключен |
| 14 |
+Vout |
| 16 |
-Vout |
| 22, 23 |
+Vin |
Механические данные
| Параметр |
Значение |
| Все размеры |
В миллиметрах, дюймы указаны в скобках |
| Допуск для размеров x.x |
±0,5 мм |
| Допуск для размеров x.xx |
±0,25 мм |
| Размер вывода |
0,5 ±0,05 мм |
| Длина корпуса |
31,8 мм |
| Ширина корпуса |
20,3 мм |
| Высота корпуса |
10,2 мм |
| Межрядное расстояние |
15,24 мм |
| Шаг выводов |
2,54 мм |
| Дополнительный размер по чертежу |
5,08 мм |
| Выступ выводов по чертежу |
3,8 мм |
Снижение мощности
| Параметр |
Значение |
| Режим охлаждения |
Естественная конвекция |
| Нагрузка 100 % |
До +75 °C |
| Область снижения мощности |
От +75 до +100 °C |
| Работа при 50 % нагрузки |
Около +85 °C по кривой снижения мощности |
Рекомендуемая схема для ЭМС
Для соответствия требованиям BS EN/EN55032 по классу A/B для модели RSDW08G-15 указаны следующие внешние компоненты.
| Класс ЭМС |
C1 |
C2 |
C3 |
C4 |
L1 |
| Класс A |
Не устанавливается |
4,7 мкФ / 100 В |
4,7 мкФ / 100 В |
Не устанавливается |
Перемычка |
| Класс B |
4,7 мкФ / 100 В |
Не устанавливается |
4,7 мкФ / 100 В |
Не устанавливается |
2,7 мкГн |
Примечание к схеме ЭМС: все конденсаторы — керамические, типоразмер 1812.
Упаковка
| Параметр |
Значение |
| Количество в тубе |
10 шт. |
| Масса одной тубы брутто |
208 г |
| Максимальное количество в коробке |
500 шт. |
| Масса коробки брутто |
12,4 кг |
| Размер коробки |
390,9 × 284,8 × 175,7 мм |
| Длина тубы |
340 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего предела до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС после установки преобразователя.
