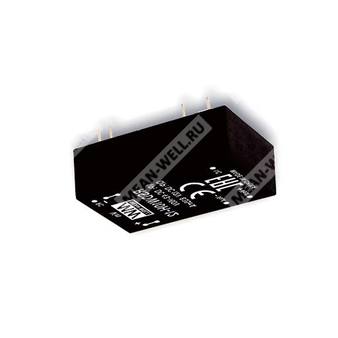

RSDW10H-05 - изолированный DC-DC преобразователь мощностью 10 Вт для преобразования широкого диапазона постоянного входного напряжения в стабилизированное выходное напряжение 5 В.
Общее назначение
RSDW10H-05 представляет собой модульный DC-DC преобразователь серии RSDW10 в корпусе DIP-24 со стандартной распиновкой, предназначенный для применения в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре. Компонент обеспечивает гальванически развязанное преобразование входного напряжения постоянного тока в стабилизированное одиночное выходное напряжение 5 В постоянного тока.
Расшифровка партномера
| Элемент обозначения | Значение |
| R | Серия преобразователей для железнодорожных и жестких условий эксплуатации |
| S | Одиночный выход |
| DW10 | Номинальная выходная мощность 10 Вт |
| H | Диапазон входного напряжения 43...160 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP-24 со стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, пониженное входное напряжение.
- Гальваническая изоляция вход-выход 3 кВ DC.
- Дистанционное включение и отключение.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы.
- Аппаратура для эксплуатации в условиях высокой вибрации, сильной запыленности, а также при крайне низких или высоких температурах.
Описание
Серия RSDW10 и RDDW10 представляет собой надежные железнодорожные DC-DC преобразователи модульного исполнения мощностью 10 Вт в корпусе DIP-24. Изделия характеризуются международной стандартной распиновкой, КПД до 88%, рабочим температурным диапазоном от -40 до +85 °C, изоляцией вход-выход 3 кВ DC, соответствием стандарту EN50155, а также защитой от короткого замыкания в непрерывном режиме.
Модели серии рассчитаны на широкий диапазон входного напряжения 43...160 В DC. Для исполнений с одиночным выходом доступны номиналы 3,3 В, 5 В, 12 В и 15 В, а для моделей с двумя выходами - ±5 В, ±12 В и ±15 В. Преобразователи ориентированы на применение в железнодорожном транспорте, трамваях, автобусах и иной аппаратуре, эксплуатируемой в тяжелых условиях с высокой вибрацией, повышенной запыленностью и экстремальными температурами.
Параметры конкретного исполнения RSDW10H-05
| Параметр | Значение |
| Модель | RSDW10H-05 |
| Тип выхода | Одиночный |
| Номинальное входное напряжение | 110 В DC |
| Диапазон входного напряжения | 43...160 В DC |
| Выходное напряжение | 5 В DC |
| Выходной ток | 0...2000 мА |
| Номинальная мощность | 10 Вт |
| КПД типовой | 87 % |
| Ток холостого хода | 6 мА |
| Входной ток при полной нагрузке | 105 мА |
| Максимальная емкостная нагрузка | 2000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 43...160 В DC |
| Импульсное перенапряжение на входе, не более 100 мс | 200 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемая защита по входу | Предохранитель 0,5 А, быстродействующий |
| Внутренняя рассеиваемая мощность | 500 мВт |
| Порог включения по пониженному входному напряжению | 40 В DC |
| Порог отключения по пониженному входному напряжению | 38 В DC |
| Дистанционное управление | Включено: напряжение между входом дистанционного управления и -Vin 3,5...160 В DC либо разомкнутая цепь; выключено: менее 1,2 В DC либо короткое замыкание |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Точность установки выходного напряжения | ±1 % |
| Номинальная выходная мощность | 10 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Линейная стабилизация | ±0,2 % |
| Стабилизация по нагрузке для моделей с одиночным выходом | ±0,5 % |
| Перекрестная стабилизация | Не применяется |
| Частота преобразования, типовая | 240 кГц |
| Максимальная емкостная нагрузка | 2000 мкФ |
| Выходной ток | 0...2000 мА |
| Минимальная нагрузка | Не требуется |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 120...180 % от номинальной выходной мощности |
| Режим работы защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита по пониженному входному напряжению | Встроена |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85 °C |
| Максимальная температура корпуса | +100 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -55...+125 °C |
| Влажность при хранении | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0...71 °C |
| Температура пайки выводов | На расстоянии 1,5 мм от корпуса, 1...3 с, максимум 260 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z; монтаж в соответствии с EN61373, категория 1, класс B |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм, 500 В DC, 25 °C, 70 % RH |
| Емкость изоляции, типовая | 1000 пФ |
| Стандарт безопасности | EAC TP TC 004 |
| Железнодорожный стандарт | EN50155, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс A при использовании внешних компонентов |
| Излучаемые помехи | Не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В |
Внешние компоненты для обеспечения класса A по кондуктивным помехам
| Модель | C1 | C2 |
| RSDW10H-05 | 10 мкФ / 50 В | 10 мкФ / 50 В |
Для данной схемы применяются керамические конденсаторы типоразмера 1812.
Механические данные и распиновка
| Параметр | Значение |
| Габаритные размеры | 31,8 x 20,3 x 12,7 мм |
| Габариты в дюймах | 1,25 x 0,8 x 0,5 дюйма |
| Материал корпуса | Непроводящий черный пластик |
| Размер вывода | 0,5 ±0,05 мм |
| Допуск размеров x.x | ±0,5 мм |
| Допуск размеров x.xx | ±0,25 мм |
| Номер вывода | Назначение для RSDW10H-05 |
| 1 | Дистанционное включение/отключение |
| 2, 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22, 23 | +Vin |
Снижение допустимой мощности в зависимости от температуры
| Условие | Значение |
| От -40 до +65 °C | Допустима нагрузка 100 % |
| От +65 до +85 °C | Требуется снижение нагрузки |
| При +85 °C | Около 50 % нагрузки |
| При +100 °C | 0 % нагрузки |
| Условия охлаждения | Естественная конвекция |
Надежность
| Параметр | Значение |
| MTBF | 1200 тыс. часов по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Масса изделия | 16 г |
| Количество в тубе | 10 шт. |
| Количество в коробке | 500 шт. (50 туб) |
| Масса одной тубы | 184 г |
| Масса одной коробки | 11,2 кг |
| Размер коробки | 390,9 x 284,8 x 175,7 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 110 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего значения диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10 % до 100 % номинальной.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
