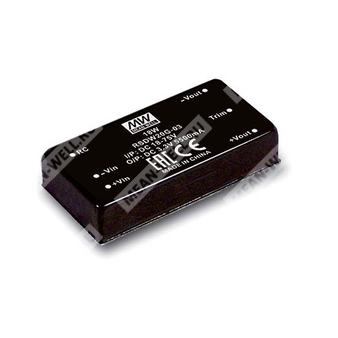

RSDW20F-12 - изолированный DC DC преобразователь питания для железнодорожных и промышленных систем с входом 9–36 В и выходом 12 В.
Назначение
RSDW20F-12 — модульный DC DC преобразователь серии RSDW20 в корпусе 2"x1", предназначенный для преобразования постоянного входного напряжения номинального класса 24 В в стабилизированное выходное напряжение 12 В постоянного тока. Компонент ориентирован на применение в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре, где требуются расширенный диапазон рабочих температур, изоляция вход-выход, устойчивость к вибрациям и соответствие профильным стандартам.
Особенности
| Соответствие железнодорожному стандарту EN50155. |
| Корпус формата DIP 2"x1" со стандартным расположением выводов. |
| Широкий диапазон входного напряжения 4:1. |
| Диапазон рабочих температур от -40 до +85°C. |
| Отсутствие требования к минимальной нагрузке. |
| Полностью залитое исполнение. |
| Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение. |
| Гальваническая изоляция вход-выход 1,5 кВ постоянного тока для моделей F/G. |
| Дистанционное включение и выключение. |
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Аналитическое оборудование.
- Эксплуатация в условиях высокой вибрации, сильной запыленности, а также при экстремально низких и высоких температурах.
Описание серии и исполнения RSDW20F-12
Серия RSDW20 представляет собой линейку надежных железнодорожных DC DC преобразователей мощностью 20 Вт. Модели серии выполняются в модульном формате 2"x1", имеют высокий КПД до 90%, широкий рабочий температурный диапазон от -40 до +85°C и изоляцию вход-выход 1,5 кВ постоянного тока для исполнений F/G. Для RSDW20F-12 предусмотрен одиночный выход 12 В, входной диапазон 9–36 В постоянного тока, непрерывная защита от короткого замыкания и дистанционное управление включением.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC DC преобразователей |
| S | Одиночный выход |
| DW20 | Номинальная выходная мощность 20 Вт |
| F | Входное напряжение 9–36 В постоянного тока, номинальный класс 24 В |
| 12 | Выходное напряжение 12 В постоянного тока |
Параметры выбора модели RSDW20F-12
| Параметр | Значение |
| Партномер | RSDW20F-12 |
| Серия | RSDW20 |
| Тип выхода | Одиночный |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 9 ~ 36 В постоянного тока |
| Выходное напряжение | 12 В постоянного тока |
| Выходной ток | 1670 мА |
| Ток холостого хода по входу | 55 мА |
| Ток по входу при полной нагрузке | 928 мА |
| КПД, типовое значение | 90 % |
| Максимальная емкостная нагрузка на выходе | 1800 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9 ~ 36 В постоянного тока |
| Типовой входной ток без нагрузки | 55 мА |
| Типовой входной ток при полной нагрузке | 928 мА |
| Импульсное перенапряжение на входе, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 4 А, замедленного действия |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Номинальная выходная мощность | 20 Вт |
| Номинальный выходной ток | 1670 мА |
| Точность выходного напряжения | ±1,5 % |
| Пульсации и шум | 60 мВ пик-пик |
| Стабилизация по линии | ±0,2 % |
| Стабилизация по нагрузке для одиночного выхода | ±0,5 % |
| Перекрестная стабилизация | ±5 % при 25 % ~ 100 % нагрузки |
| Частота преобразования, типовая | 350 кГц |
| Диапазон подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 1800 мкФ |
| Минимальная нагрузка | Не требуется |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110 ~ 160 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Порог включения блокировки по пониженному входному напряжению | 8,8 В постоянного тока |
| Порог отключения блокировки по пониженному входному напряжению | 8 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Дистанционное включение для моделей F/G | Питание включено при напряжении более 5,5 ~ 75 В постоянного тока или при разомкнутой цепи |
| Дистанционное выключение | Питание выключено при напряжении менее 1,2 В постоянного тока или при коротком замыкании |
| Подстройка выходного напряжения | Доступна только для моделей с одиночным выходом |
Параметры условий эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40 ~ +85°C, с учетом кривой снижения мощности |
| Максимальная температура корпуса | +105°C |
| Рабочая влажность | 20 % ~ 90 % относительной влажности, без конденсации |
| Температура хранения | -55 ~ +125°C |
| Влажность при хранении | 10 % ~ 95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0 ~ 71°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по каждой из осей X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 260°C максимум, 1 ~ 3 с |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | Одобрение EAC TP TC 020/2011 |
| Железнодорожные стандарты | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм, при 500 В постоянного тока, 25°C, 70 % относительной влажности |
| Емкость изоляции, типовая | 1000 пФ |
| Материал корпуса | Медь с черным покрытием, непроводящее основание |
Электромагнитная совместимость
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032, класс B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, класс B с внешними компонентами |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ при контакте |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
Надежность, размеры и масса
| Параметр | Значение |
| MTBF | 720 000 ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 50,8 x 25,4 x 10,2 мм |
| Габаритные размеры в дюймах | 2 x 1 x 0,4 дюйма |
| Масса | 35 г |
Подключение выводов
| Номер вывода | Назначение для RSDW20F/G с одиночным выходом |
| 1 | Плюс входа |
| 2 | Минус входа |
| 3 | Плюс выхода |
| 4 | Подстройка |
| 5 | Минус выхода |
| 6 | Дистанционное включение/выключение |
Подстройка выходного напряжения
Для увеличения выходного напряжения внешний резистор подключается между выводом подстройки и минусом выхода. Для уменьшения выходного напряжения внешний резистор подключается между выводом подстройки и плюсом выхода. Диапазон подстройки составляет ±10 %.
| Параметр для RSDW20F-12 | Значение |
| Номинальное выходное напряжение | 12,0 В |
| R1 | 6,8 кОм |
| R2 | 2,4 кОм |
| R3 | 2,32 кОм |
| Rt | 22 кОм |
| Vr | 2,5 В |
Снижение мощности в зависимости от температуры
При естественной конвекции преобразователь допускает работу с полной нагрузкой до 73°C. В диапазоне выше 73°C до 85°C требуется снижение выходной мощности. График также указывает предельную область до 105°C по температуре окружающей среды/корпуса в соответствии с условиями эксплуатации серии.
Рекомендации по ЭМС для RSDW20F-12
Для соответствия требованиям по кондуктивным помехам класса B по BS EN/EN55032 для моделей F необходимо применение внешних компонентов входного фильтра.
| Модель | C1 | C2 | C3 | L1 | L2 |
| RSDW20F-12 | 220 мкФ / 50 В, серия KY | 1000 пФ / 2 кВ | 1000 пФ / 2 кВ | Перемычка | 1,2 мГн |
C1 — алюминиевый конденсатор серии NIPPON-CHEMICON KY. C2 и C3 — керамические конденсаторы.
Упаковка
| Параметр | Значение |
| Количество изделий в тубе | 12 шт. |
| Количество туб в коробке | 25 шт. |
| Максимальное количество изделий в коробке | 300 шт. |
| Масса одной тубы | 498 г |
| Масса одной коробки | 14,45 кг |
| Размеры коробки | 390,9 x 284,8 x 175,7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от нижнего предела до верхнего предела диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС после установки преобразователя в состав изделия.
