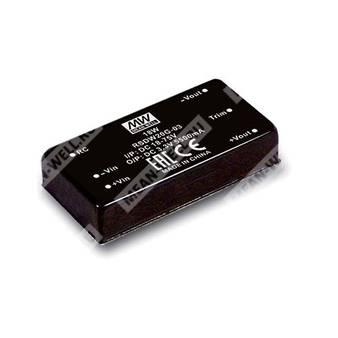

RSDW20G-03 - изолированный DC/DC преобразователь для систем подвижного состава, промышленной и телекоммуникационной аппаратуры.
Назначение
RSDW20G-03 — модульный DC/DC преобразователь серии RSDW20 в корпусе 2"x1", предназначенный для преобразования постоянного входного напряжения 18…75 В в стабилизированное изолированное выходное напряжение 3,3 В при мощности до 20 Вт. Изделие соответствует требованиям железнодорожных применений, рассчитано на эксплуатацию в условиях вибрации, запыленности и расширенного температурного диапазона.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC/DC преобразователей |
| S | Одиночный выход |
| DW20 | Номинальная выходная мощность 20 Вт |
| G | Диапазон входного напряжения 18…75 В постоянного тока |
| 03 | Номинальное выходное напряжение 3,3 В |
| RSDW20G-03 | Изолированный DC/DC преобразователь 20 Вт, 18…75 ВDC в 3,3 ВDC, одиночный выход |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP 2"x1" со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требований по минимальной нагрузке.
- Полная заливка компаундом.
- Защиты: длительное короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Гальваническая изоляция вход/выход 1,5 кВDC для моделей F/G.
- Дистанционное включение и выключение.
Области применения
- Автобусы, трамваи, метрополитен и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы.
- Оборудование для жестких условий эксплуатации с высокой вибрацией, сильной запыленностью, а также при очень низкой или высокой температуре.
Описание
Серия RSDW20 и RDDW20 представляет собой модульные железнодорожные DC/DC преобразователи мощностью 20 Вт в корпусе 2"x1". Модули характеризуются высоким КПД до 90%, расширенным рабочим температурным диапазоном от -40 до +85 °C, изоляцией вход/выход 1,5 кВDC для исполнений F/G и 3 кВDC для исполнений H, соответствием EN50155, а также режимом длительной защиты от короткого замыкания. Исполнение RSDW20G-03 предназначено для систем с номинальным входом 48 В и обеспечивает одиночный выход 3,3 В.
Параметры выбора модели RSDW20G-03
| Параметр | Значение |
| Обозначение | RSDW20G-03 |
| Номинальный вход | 48 В |
| Диапазон входного напряжения | 18…75 ВDC |
| Выходное напряжение | 3,3 ВDC |
| Выходной ток | 5,5 А |
| Ток потребления без нагрузки | 25 мА |
| Ток потребления при полной нагрузке | 470 мА |
| Типовой КПД | 88 % |
| Максимальная емкостная нагрузка на выходе | 5500 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18…75 ВDC |
| Импульсное перенапряжение на входе, максимум 100 мс | 100 ВDC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 2 А, инерционный |
| Порог включения защиты по пониженному напряжению | 17 ВDC |
| Порог выключения защиты по пониженному напряжению | 16 ВDC |
| Ток холостого хода | 25 мА |
| Ток при полной нагрузке | 470 мА |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 3,3 ВDC |
| Точность установки выходного напряжения | ±1,5 % |
| Номинальная выходная мощность | 20 Вт |
| Выходной ток | 5,5 А |
| Пульсации и шум | 60 мВ пик-пик |
| Нестабильность по линии | ±0,2 % |
| Нестабильность по нагрузке для моделей с одиночным выходом | ±0,5 % |
| Подстройка выходного напряжения | ±10 % |
| Типовая частота преобразования | 350 кГц |
| Максимальная емкостная нагрузка | 5500 мкФ |
| Минимальная нагрузка | Не требуется |
Защиты и функциональные возможности
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 110…160 % от номинальной выходной мощности |
| Режим при перегрузке | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита по пониженному входному напряжению | Есть |
| Дистанционное управление, включено | >5,5…75 ВDC или разомкнутая цепь |
| Дистанционное управление, выключено | <1,2 ВDC или короткое замыкание |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВDC |
| Сопротивление изоляции вход/выход | 100 МОм, при 500 ВDC, 25 °C, 70 % RH |
| Емкость изоляции, типовое значение | 1000 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032, класс B при использовании внешних компонентов |
| Излучаемые помехи | BS EN/EN55032, класс B при использовании внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 3 В |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура окружающей среды | -40…+85 °C |
| Максимальная температура корпуса | +105 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность при хранении | 10…95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…71 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 260 °C максимум, 1…3 с |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 720 000 ч |
| Методика оценки | MIL-HDBK-217F, 25 °C |
Конструктивное исполнение
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,2 мм |
| Габариты в дюймах | 2 x 1 x 0,4 дюйма |
| Материал корпуса | Медь с черным покрытием, основание из непроводящего материала |
| Масса | 35 г |
Назначение выводов
| Номер вывода | Назначение для RSDW20G-03 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Trim |
| 5 | -Vout |
| 6 | Remote ON/OFF |
Подстройка выходного напряжения
Для увеличения выходного напряжения внешний резистор подключается между выводом Trim и -Vo. Для уменьшения выходного напряжения внешний резистор подключается между выводом Trim и +Vo. Диапазон подстройки составляет ±10 %.
| Параметр для расчета подстройки | Значение для 3,3 В модели |
| Номинальное выходное напряжение | 3,3 В |
| R1 | 2,74 кОм |
| R2 | 1,8 кОм |
| R3 | 0,27 кОм |
| Rt | 9,1 кОм |
| Vr | 1,24 В |
Рекомендуемая схема для ЭМС
Для моделей F и G преобразователь соответствует требованиям по кондуктивным помехам класса A BS EN/EN55032 без дополнительных компонентов. Для соответствия классу B требуются внешние компоненты.
| Модель | C1 | C2 | C3 | L1 | L2 |
| RSDW20G-03 | 220 мкФ / 100 В, серия PW | 1000 пФ / 2 кВ | 1000 пФ / 2 кВ | 0,15 мГн | 1,2 мГн |
Зависимость допустимой нагрузки от температуры
При естественной конвекции допускается работа с полной нагрузкой до 73 °C. В диапазоне выше 73 °C требуется снижение нагрузки. При 85 °C допустимая нагрузка снижается примерно до 60 %. Предельная температура по кривой снижения мощности — 105 °C.
Упаковка
| Параметр | Значение |
| Количество в тубе | 12 шт. |
| Количество в коробке | 300 шт. |
| Масса одной тубы | 498 г |
| Масса одной коробки | 14,45 кг |
| Размер коробки | 390,9 x 284,8 x 175,7 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 ВDC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
