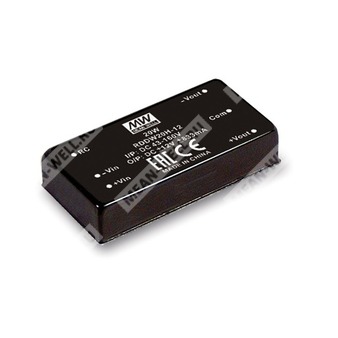

RSDW20G-05 - изолированный DC-DC преобразователь напряжения 20 Вт для железнодорожных и промышленных систем с входом 18–75 В и выходом 5 В.
Назначение
RSDW20G-05 — модульный DC-DC преобразователь серии RSDW20 в корпусе 2"x1", предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 5 В постоянного тока. Компонент ориентирован на применение в железнодорожной технике, транспортных системах, телекоммуникационном и промышленном оборудовании, где требуются широкий диапазон входного напряжения, гальваническая изоляция, устойчивость к вибрации и работа в расширенном температурном диапазоне.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия преобразователей для надежных железнодорожных применений |
| S | Одиночный выход |
| DW20 | Номинальная мощность 20 Вт |
| G | Номинальный вход 48 В, диапазон входного напряжения 18–75 В DC |
| 05 | Выходное напряжение 5 В DC |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP 2"x1" со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Расширенный диапазон рабочих температур от -40 до +85°C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Гальваническая изоляция вход/выход 1,5 кВ DC для моделей F и G.
- Дистанционное включение/выключение.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Аналитическое оборудование.
- Оборудование для тяжелых условий эксплуатации с высокой вибрацией, высокой запыленностью и экстремальными температурами.
Описание
RSDW20G-05 относится к серии преобразователей RSDW20 и представляет собой DC-DC модуль мощностью 20 Вт в корпусе 2"x1". Устройство имеет высокий КПД, широкий рабочий температурный диапазон, изоляцию вход/выход 1,5 кВ DC, соответствует требованиям железнодорожного стандарта EN50155, а также оснащено непрерывной защитой от короткого замыкания. Модель рассчитана на входное напряжение 18–75 В DC и формирует одиночный стабилизированный выход 5 В DC.
Параметры выбора модели RSDW20G-05
| Параметр | Значение |
| Партномер | RSDW20G-05 |
| Серия | RSDW20 |
| Тип выхода | Одиночный |
| Номинальный вход | 48 В DC |
| Диапазон входного напряжения | 18–75 В DC |
| Выходное напряжение | 5 В DC |
| Выходной ток | 4000 мА |
| Ток холостого хода | 25 мА |
| Входной ток при полной нагрузке | 465 мА |
| КПД, типовое значение | 89% |
| Максимальная емкостная нагрузка на выходе | 4000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Номинальный вход | 48 В DC |
| Импульсное перенапряжение, максимум 100 мс | 100 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 2 А, замедленного действия |
| Порог включения защиты от пониженного входного напряжения | 17 В DC |
| Порог выключения по пониженному входному напряжению | 16 В DC |
| Ток холостого хода | 25 мА |
| Входной ток при полной нагрузке | 465 мА |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальная выходная мощность | 20 Вт |
| Выходной ток | 4000 мА |
| Точность установки выходного напряжения | ±1,5% |
| Пульсации и шум | 60 мВ пик-пик |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке для одиночных моделей | ±0,5% |
| Подстройка выходного напряжения | ±10% (только для моделей с одиночным выходом) |
| Типовой КПД | 89% |
| Максимальная емкостная нагрузка | 4000 мкФ |
Защиты и функциональные возможности
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–160% от номинальной выходной мощности |
| Режим при перегрузке | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Дистанционное управление, включение | Более 5,5–75 В DC или разомкнутая цепь |
| Дистанционное управление, выключение | Менее 1,2 В DC или короткое замыкание |
Частотные и изоляционные параметры
| Параметр | Значение |
| Частота преобразования, типовая | 350 кГц |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции вход/выход | 100 МОм, при 500 В DC, 25°C, 70% RH |
| Емкость изоляции, типовая | 1000 пФ |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Свободная конвекция |
| Рабочая температура | от -40 до +85°C |
| Максимальная температура корпуса | +105°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность при хранении | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…71°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 260°C максимум, 1–3 с |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032, класс B с внешними компонентами |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
Надежность, конструкция и габариты
| Параметр | Значение |
| MTBF | 720 000 ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 50,8 × 25,4 × 10,2 мм |
| Габариты в дюймах | 2 × 1 × 0,4 дюйма |
| Материал корпуса | Медь с черным покрытием, основание из непроводящего материала |
| Масса | 35 г |
Подстройка выходного напряжения
Для увеличения выходного напряжения подстроечный резистор подключается между выводом Trim и -Vo. Для уменьшения выходного напряжения резистор подключается между выводом Trim и +Vo. Диапазон подстройки составляет ±10%.
| Параметр для расчета подстройки RSDW20G-05 | Значение |
| Номинальное выходное напряжение | 5,0 В |
| R1 | 2,32 кОм |
| R2 | 2,32 кОм |
| R3 | 0 кОм |
| Rt | 8,2 кОм |
| Vr | 2,5 В |
Пример для повышения выходного напряжения с 5,0 В до 5,5 В: требуемый резистор подстройки вверх — 3,4 кОм.
Пример для понижения выходного напряжения с 5,0 В до 4,5 В: требуемый резистор подстройки вниз — 1,08 кОм.
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Trim |
| 5 | -Vout |
| 6 | Дистанционное включение/выключение |
Механические данные
| Параметр | Значение |
| Все размеры | Указаны в мм (дюймах) |
| Допуск для размеров x.x | ±0,5 мм |
| Допуск для размеров x.xx | ±0,25 мм |
| Размер вывода | 0,5 ±0,05 мм |
Рекомендации по ЭМС для RSDW20G-05
Для моделей G с входом 18–75 В без дополнительных компонентов обеспечивается соответствие по проводимым помехам классу A согласно BS EN/EN55032. Для достижения класса B по проводимым помехам требуются внешние компоненты.
| Компонент | Значение для RSDW20G-05 |
| C1 | 220 мкФ / 100 В, серия PW |
| C2 | 1000 пФ / 2 кВ |
| C3 | 1000 пФ / 2 кВ |
| L1 | 0,15 мГн |
| L2 | 1,2 мГн |
C1 — алюминиевый конденсатор серии NICHICON PW. C2 и C3 — керамические конденсаторы.
Упаковка
| Параметр | Значение |
| Количество в тубе | 12 шт. |
| Масса одной тубы | 498 г |
| Максимальное количество в коробке | 300 шт. |
| Масса одной коробки | 14,45 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
