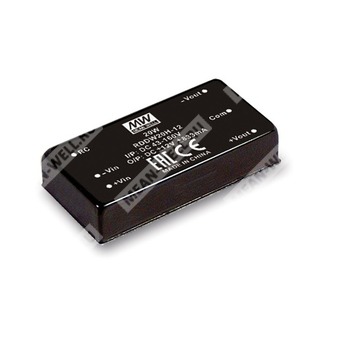

RSDW20G-12 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем с номинальным выходом 12 В при мощности 20 Вт.
Назначение
RSDW20G-12 представляет собой модульный DC-DC преобразователь серии RSDW20 в корпусе 2"x1", предназначенный для преобразования постоянного напряжения входной шины 18...75 В DC в стабилизированное изолированное выходное напряжение 12 В DC. Компонент ориентирован на применение в железнодорожной технике, системах транспорта, телекоммуникационном и промышленном оборудовании, где требуется устойчивость к вибрации, широкому температурному диапазону и соответствие профильным стандартам.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| R |
Серия надежных железнодорожных DC-DC преобразователей |
| S |
Одиночный выход |
| DW20 |
Номинальная мощность 20 Вт |
| G |
Диапазон входного напряжения 18...75 В DC, исполнение для номинальной шины 48 В |
| 12 |
Номинальное выходное напряжение 12 В DC |
| RSDW20G-12 |
Изолированный DC-DC преобразователь 20 Вт, 18...75 В DC / 12 В DC, одиночный выход |
Основные особенности
- Соответствие железнодорожному стандарту EN50155.
- Корпус DIP 2"x1" со стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85°C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Изоляция вход-выход 1,5 кВ DC для исполнений F/G.
- Дистанционное включение и выключение.
- Подстройка выходного напряжения в пределах ±10% для моделей с одиночным выходом.
Области применения
- Автобусы, трамваи, метро и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Оборудование для эксплуатации в условиях высокой вибрации, сильной запыленности, а также при крайне низких или высоких температурах.
Описание
Серия RSDW20/RDDW20 представляет собой модульные надежные железнодорожные DC-DC преобразователи мощностью 20 Вт в корпусе 2"x1". Модель RSDW20G-12 характеризуется высоким КПД, широким диапазоном рабочих температур, изоляцией вход-выход, соответствием железнодорожным стандартам и непрерывной защитой от короткого замыкания. Преобразователь предназначен для работы от шин постоянного напряжения с номиналом 48 В и диапазоном входа 18...75 В DC, обеспечивая стабилизированный одиночный выход 12 В DC.
Параметры выбора модели
| Параметр |
Значение для RSDW20G-12 |
| Серия |
RSDW20 |
| Исполнение выхода |
Одиночный выход |
| Номинальная входная шина |
48 В |
| Диапазон входного напряжения |
18...75 В DC |
| Выходное напряжение |
12 В DC |
| Выходной ток |
1670 мА |
| Входной ток без нагрузки |
25 мА |
| Входной ток при полной нагрузке |
465 мА |
| КПД типовой |
90% |
| Максимальная емкостная нагрузка на выходе |
1800 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
18...75 В DC |
| Номинальная входная шина |
48 В DC |
| Импульсное перенапряжение на входе, не более 100 мс |
100 В DC |
| Входной фильтр |
Pi-тип |
| Рекомендуемый входной предохранитель |
2 А, замедленного действия |
| Порог запуска защиты по пониженному напряжению |
17 В DC |
| Порог отключения по пониженному напряжению |
16 В DC |
| Входной ток без нагрузки |
25 мА |
| Входной ток при полной нагрузке |
465 мА |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Номинальный выходной ток |
1670 мА |
| Номинальная выходная мощность |
20 Вт |
| Точность установки выходного напряжения |
±1,5% |
| Пульсации и шум |
60 мВ пик-пик |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке для моделей с одиночным выходом |
±0,5% |
| Перекрестная стабилизация |
±5% при 25%...100% нагрузки |
| Диапазон подстройки выходного напряжения |
±10% |
| Типовой КПД |
90% |
| Максимальная емкостная нагрузка |
1800 мкФ |
Частотные и изоляционные параметры
| Параметр |
Значение |
| Типовая частота переключения для исполнений F/G с одиночным выходом |
350 кГц |
| Типовая емкость изоляции |
1000 пФ |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм при 500 В DC, 25°C, 70% RH |
Защиты и функции
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
110...160% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
Ограничение диодом |
| Защита по пониженному входному напряжению |
Есть |
| Дистанционное управление, включение |
Более 5,5...75 В DC или разомкнутая цепь |
| Дистанционное управление, выключение |
Менее 1,2 В DC или короткое замыкание |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85°C |
| Максимальная температура корпуса |
+105°C |
| Рабочая влажность |
20...90% RH без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения |
от -55 до +125°C |
| Влажность при хранении |
10...95% RH без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0...71°C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки выводов |
260°C максимум в течение 1...3 с на расстоянии 1,5 мм от корпуса |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты железнодорожного применения |
EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
| Стандарт безопасности |
EAC TP TC 020/2011, для типов 48 В и 110 В также EAC TP TC 004 |
| Кондуктивные помехи |
BS EN/EN55032, класс B с внешними компонентами |
| Излучаемые помехи |
BS EN/EN55032, класс B с внешними компонентами |
| Устойчивость к электростатическому разряду |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±4 кВ при контакте |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2, 3 В |
Надежность, конструкция и механические данные
| Параметр |
Значение |
| MTBF |
720 000 ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
50,8 x 25,4 x 10,2 мм |
| Габариты в дюймах |
2 x 1 x 0,4 дюйма |
| Материал корпуса |
Медь с черным покрытием и непроводящим основанием |
| Масса |
35 г |
Выводы и назначение контактов
Для моделей RSDW20F/G с одиночным выходом, включая RSDW20G-12, назначение выводов следующее.
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Trim |
| 5 |
-Vout |
| 6 |
Remote ON/OFF |
Подстройка выходного напряжения
Для модели RSDW20G-12 доступна внешняя подстройка выходного напряжения в пределах ±10%. Для увеличения напряжения подстроечный резистор подключают между выводом Trim и -Vo. Для уменьшения напряжения резистор подключают между выводом Trim и +Vo.
Внутренние параметры для моделей с выходом 12 В:
| Параметр |
Значение |
| R1 |
6,8 кОм |
| R2 |
2,4 кОм |
| R3 |
2,32 кОм |
| Rt |
22 кОм |
| Vr |
2,5 В |
Снижение мощности в зависимости от температуры
| Условие |
Значение |
| Охлаждение |
Естественная конвекция |
| Полная нагрузка без снижения мощности |
До 73°C окружающей среды |
| Область снижения мощности |
От 73°C до 105°C |
| Минимально допустимая температура окружающей среды |
-40°C |
| Максимальная температура по кривой |
105°C |
Рекомендации по ЭМС для RSDW20G-12
Для моделей исполнения G с диапазоном входа 18...75 В DC преобразователь соответствует требованиям по кондуктивным помехам BS EN/EN55032 класс A без дополнительных компонентов. Для соответствия BS EN/EN55032 класс B требуются внешние компоненты.
| Модель |
C1 |
C2 |
C3 |
L1 |
L2 |
| RSDW20G-12 |
220 мкФ / 100 В, серия PW |
1000 пФ / 2 кВ |
1000 пФ / 2 кВ |
0,15 мГн |
1,2 мГн |
C1 указан как алюминиевый конденсатор серии NICHICON PW. Конденсаторы C2 и C3 — керамические.
Упаковка
| Параметр |
Значение |
| Количество в тубе |
12 шт. |
| Масса одной тубы |
498 г |
| Максимальное количество в коробке |
300 шт. |
| Масса одной коробки |
14,45 кг |
| Размер коробки |
390,9 x 284,8 x 175,7 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от нижней границы входного напряжения к верхней при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной.
- Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
