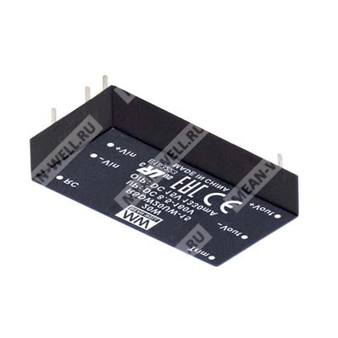

RSDW20UW-05 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем с входом 8.5...160 В постоянного тока и выходом 5 В.

RSDW20UW-05 представляет собой модульный изолированный DC-DC преобразователь серии RSDW20UW в корпусе 2 x 1 дюйм, рассчитанный на выходную мощность 20 Вт. Компонент предназначен для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 5 В постоянного тока. Изделие ориентировано на применение в железнодорожной технике, транспорте, телекоммуникационных и промышленных системах, а также в оборудовании, работающем в условиях вибрации, запыленности и расширенного температурного диапазона.

Расшифровка партномера

ЭлементЗначениеРасшифровка
RСерия для железнодорожных примененийИсполнение для транспортных и железнодорожных систем
SОдиночный выходПреобразователь с одним выходом
DWСемейство DC-DC преобразователейМодульный преобразователь постоянного напряжения
2020 ВтНоминальная выходная мощность
UWUltra WideУльтраширокий диапазон входного напряжения 8.5...160 В DC
-055 ВНоминальное выходное напряжение 5 В постоянного тока

Описание

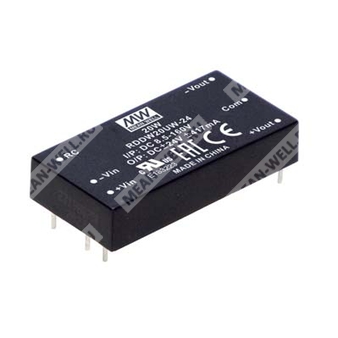

Серия RSDW20UW и RDDW20UW представляет собой надежные железнодорожные DC-DC преобразователи модульного типа мощностью 20 Вт в корпусе 2 x 1 дюйм. Модели этой серии имеют международно стандартное расположение выводов, обеспечивают КПД до 89%, работают в диапазоне температур от -40 до +95 °C, имеют изоляцию вход-выход 3 кВ AC, соответствуют EN50155 при использовании внешних цепей, а также оснащены непрерывной защитой от короткого замыкания. Преобразователи поддерживают ультраширокий входной диапазон 8.5...160 В DC. Для однотактных исполнений доступны выходы 5 В, 12 В и 15 В, для двухполярных исполнений ±12 В, ±15 В и ±24 В. Изделия подходят для железнодорожного транспорта, трамваев, автобусов, а также для эксплуатации в жестких условиях с высокой вибрацией, сильной запыленностью и экстремально низкими или высокими температурами.

Особенности

  • Соответствие железнодорожному стандарту EN50155.
  • Корпус DIP 2 x 1 дюйм со стандартным расположением выводов.
  • Ультраширокий диапазон входного напряжения 18:1, 8.5...160 В DC.
  • Расширенный диапазон рабочих температур от -40 до +95 °C.
  • Отсутствие требования по минимальной нагрузке.
  • Полностью залитое исполнение.
  • Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, пониженное входное напряжение.
  • Изоляция вход-выход 3 кВ AC.
  • Работа на высоте до 5000 м.
  • Дистанционное включение и выключение.

Области применения

  • Автобусные, трамвайные, метрополитенные и железнодорожные системы.
  • Телекоммуникационные и дата-коммуникационные системы.
  • Беспроводные сети.
  • Промышленные системы управления.
  • Измерительная аппаратура.
  • Аналитическое оборудование.
  • Оборудование для эксплуатации в условиях высокой вибрации, сильной запыленности, экстремально низких или высоких температур.

Параметры выбора модели RSDW20UW-05

ПараметрЗначение
ОбозначениеRSDW20UW-05
Номинальное выходное напряжение5 В DC
Выходной ток4000 мА
Входное напряжение12 / 24 / 48 / 72 / 96 / 110 В DC, диапазон 8.5...160 В DC
Входной ток без нагрузки5 мА
Входной ток при полной нагрузке323 мА
Типовой КПД88 %
Максимальная емкостная нагрузка6800 мкФ

Входные параметры

ПараметрЗначение
Диапазон входного напряжения8.5...160 В DC
Импульсное перенапряжение на входе, не более 100 мс200 В DC
Входной фильтрПи-фильтр
Защита по входуБыстродействующий предохранитель 4 А
Порог запуска защиты по пониженному входному напряжению9 В DC
Порог отключения по пониженному входному напряжению8 В DC
Дистанционное включениеБолее 4.0...160 В DC или разомкнутая цепь
Дистанционное выключениеМенее 1.2 В DC или короткое замыкание

Выходные параметры

ПараметрЗначение
Номинальная мощность20 Вт
Номинальное выходное напряжение5 В DC
Номинальный выходной ток4.0 А
Точность выходного напряжения±1.0 %
Пульсации и шум100 мВ пик-пик
Нестабильность по входному напряжению±0.2 %
Нестабильность по нагрузке±0.3 %
Частота преобразования, типовая200 кГц
Диапазон подстройки выходного напряжения, типовойот -20 % до +15 %
Максимальная емкостная нагрузка6800 мкФ

Защиты

ПараметрЗначение
Защита от короткого замыканияНепрерывный режим, автоматическое восстановление
Защита от перегрузки110...180 % от номинальной выходной мощности
Режим защиты от перегрузкиАвтоматическое восстановление после устранения причины
Защита от перенапряженияОграничение диодом
Защита по пониженному входному напряжениюСм. пороги запуска и отключения

Функциональные параметры

ПараметрЗначение
Минимальная нагрузкаНе требуется
Подстройка выходного напряженияПоддерживается только для моделей с одиночным выходом
Дистанционное управлениеВключение/выключение

Параметры изоляции и безопасности

ПараметрЗначение
Испытательное напряжение изоляции вход-выход3 кВ AC
Сопротивление изоляции вход-выход100 МОм, 500 В DC, 25 °C, 70 % RH
Проходная емкость изоляции, типовая20 пФ
Стандарты безопасностиUL62368-1, EAC TP TC 004
Железнодорожный стандартEN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС

Электромагнитная совместимость

ЭмиссияЗначение
Кондуктивные помехиBS EN/EN50121-3-2, класс A/B с внешними компонентами
Излучаемые помехиBS EN/EN50121-3-2, не применяется
Устойчивость к воздействиямСтандартУровень
Электростатический разрядBS EN/EN61000-4-2Уровень 3, ±8 кВ по воздуху, ±6 кВ при контакте
Устойчивость к излучаемому радиочастотному полюBS EN/EN61000-4-3Уровень 3, 80...1000 МГц, 20 В/м
Устойчивость к быстрым переходным процессамBS EN/EN61000-4-4Уровень 3, по входному порту питания ±2 кВ, требуется внешний входной конденсатор
Устойчивость к импульсным перенапряжениямBS EN/EN61000-4-5Уровень 4, линия-земля ±4 кВ, линия-линия ±2 кВ
Устойчивость к кондуктивным помехамBS EN/EN61000-4-6Уровень 3, 0.15...80 МГц, 10 В

Условия эксплуатации и окружающая среда

ПараметрЗначение
Рабочая температура-40...+95 °C, с учетом кривой дерейтинга
Максимальная температура корпуса+105 °C, тепловое отключение при +110 °C
Рабочая влажность20...90 % RH, без конденсации
ОхлаждениеЕстественная конвекция
Температура хранения-55...+125 °C
Влажность при хранении10...95 % RH, без конденсации
Температурный коэффициент0.03 % на °C в диапазоне 0...95 °C
Вибрация10...500 Гц, 2 G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z
Рабочая высота5000 м
Температура пайкиНа расстоянии 1.5 мм от корпуса, 1...3 с, максимум 260 °C

MTBF

ПараметрЗначение
Средняя наработка на отказ1570 тыс. ч по MIL-HDBK-217F при 25 °C

Механические данные

ПараметрЗначение
Габаритные размеры50.8 x 25.4 x 10.2 мм
Габариты в дюймах2 x 1 x 0.4 дюйма
Материал корпусаЧерное медное покрытое основание с непроводящим базовым основанием
Масса35 г

Назначение выводов RSDW20UW-05

Номер выводаНазначение
1Вход плюс
2Вход минус
3Выход плюс
4Подстройка
5Выход минус
6Дистанционное включение/выключение

Механическое исполнение

ПараметрЗначение
Тип корпусаDIP 2 x 1 дюйм
Допуск размеров x.x±0.5 мм
Допуск размеров x.xx±0.25 мм
Размер вывода0.5 ±0.05 мм

Подстройка выходного напряжения для RSDW20UW-05

Для повышения напряжения подстроечный резистор подключается между выводом подстройки и отрицательным выводом выхода. Для понижения напряжения резистор подключается между выводом подстройки и положительным выводом выхода. Для модели RSDW20UW-05 диапазон подстройки составляет от -20 % до +15 %.

Изменение выходного напряженияСопротивление для повышения, кОмСопротивление для понижения, кОм
1 %59.21114.03
2 %27.6754.17
3 %17.1634.21
4 %11.9024.24
5 %8.7518.25
6 %6.6514.26
7 %5.1411.41
8 %4.029.27
9 %3.147.61
10 %2.446.28
11 %1.875.19
12 %1.394.28
13 %0.993.52
14 %0.642.86
15 %0.342.29
16 %-1.79
17 %-1.35
18 %-0.96
19 %-0.61
20 %-0.29

Формулы подстройки для RSDW20UW-05

Повышение выходного напряжения:
Rподстр. вверх = 22.13 - 3.976 x (Vo - Voном) / (7.017 x (Vo - Voном)) - 3.3 кОм

Понижение выходного напряжения:
Rподстр. вниз = 42 - 16.803 x (Voном - Vo) / (7.017 x (Voном - Vo)) - 3.3 кОм

Где Voном — номинальное выходное напряжение, Vo — требуемое выходное напряжение.

Дерейтинг

ПараметрХарактеристика
Снижение мощности по температуреПри естественной конвекции 100 % нагрузки сохраняется до 77 °C для исполнения 5 В, далее мощность снижается, до 0 % при 105 °C
Снижение мощности по входному напряжениюПри входе 12...160 В допускается 100 % нагрузки; при 8.5 В доступно около 70 % нагрузки; между 8.5 и 12 В нагрузка возрастает линейно

Рекомендуемая схема для ЭМС класса B

Для соответствия требованиям по кондуктивным и излучаемым помехам приведена рекомендуемая внешняя схема фильтрации. Условия испытаний: входное напряжение 110 В DC, выходная нагрузка полная.

ЭлементНоминалИсполнение
C1, C2, C31 мкФ / 250 ВКерамический конденсатор 1812, диэлектрик X7R
C4120 мкФ / 220 ВАлюминиевый конденсатор серии KXJ
CY1680 пФ / 400 В ACКонденсатор класса Y1
CY2, CY3470 пФ / 400 В ACКонденсатор класса Y1
CY4, CY5500 пФ / 400 В ACКонденсатор класса Y1
L11.4 мГнПровод 0.4 мм x 1 / 13 витков, ACME A151 T10x5x5C
L210 мкГн / 7 А2525CZ Vishay

Упаковка

ПараметрЗначение
Количество в тубе12 шт.
Масса одной тубы498 г
Максимальное количество в коробке300 шт.
Масса одной коробки14.5 кг
Размер коробки390.9 x 284.8 x 175.7 мм
Длина тубы340 мм

Примечания

  • Все параметры указаны для номинального входного напряжения 72 В DC, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70 %.
  • Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0.1 мкФ и 47 мкФ.
  • Нестабильность по входному напряжению измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
  • Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
  • При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на каждые 1000 м.
  • Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
