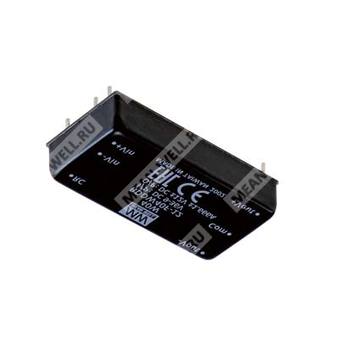

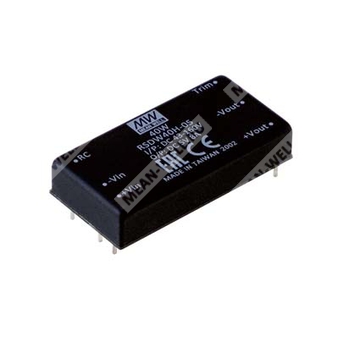

RSDW40F-03 - изолированный модульный DC-DC преобразователь 40 Вт для питания аппаратуры от источника постоянного тока 9...36 В с выходом 3,3 В.
Описание
RSDW40F-03 — представитель серии RSDW40, выполненный в модульном корпусе 2"x1" и предназначенный для применения в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре. Компонент преобразует входное постоянное напряжение диапазона 9...36 В в стабилизированное изолированное выходное напряжение 3,3 В при выходном токе до 10 А.
Серия RSDW40/RDDW40 относится к надежным железнодорожным DC-DC преобразователям мощностью 40 Вт. Для модели RSDW40F-03 характерны широкий диапазон входного напряжения 4:1, работа без минимальной нагрузки, полная заливка компаундом, дистанционное включение и выключение, а также комплекс встроенных защит. Модель рассчитана на эксплуатацию в жестких условиях: при вибрации, запыленности и в широком диапазоне температур окружающей среды.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактное исполнение 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +90 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью герметизированное исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Изоляция вход-выход 1,6 кВ постоянного тока для моделей с индексом F.
- Дистанционное управление включением и выключением.
- Возможность внешней подстройки выходного напряжения для однотактных моделей.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Аналитическое оборудование.
- Аппаратура для тяжелых условий эксплуатации с высокой вибрацией, сильной запыленностью и экстремально низкими или высокими температурами.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC-DC преобразователей |
| S | Одноканальный выход |
| DW40 | Номинальная выходная мощность 40 Вт |
| F | Диапазон входного напряжения 9...36 В постоянного тока, номинально 24 В |
| 03 | Выходное напряжение 3,3 В |
Параметры конкретной модели
| Параметр | Значение |
| Партномер | RSDW40F-03 |
| Тип исполнения | Изолированный DC-DC преобразователь, одноканальный |
| Серия | RSDW40 |
| Номинальная мощность | 40 Вт |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 9...36 В постоянного тока |
| Выходное напряжение | 3,3 В постоянного тока |
| Выходной ток | 10 А |
| КПД, типовое значение | 89 % |
| Ток потребления без нагрузки | 15 мА |
| Ток потребления при полной нагрузке | 1,6 А |
| Максимальная емкостная нагрузка на выходе | 26600 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9...36 В постоянного тока |
| Предельное импульсное входное напряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 8 А, инерционный |
| Точность по входному напряжению | ±1 % |
| Блокировка при пониженном входном напряжении | 8 В постоянного тока |
| Ток потребления без нагрузки | 15 мА |
| Ток потребления при полной нагрузке | 1,6 А |
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 40 Вт |
| Номинальное выходное напряжение | 3,3 В постоянного тока |
| Номинальный выходной ток | 10 А |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по линии | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования, типовая | 250 кГц |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 26600 мкФ |
| КПД, типовое значение | 89 % |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125...210 % от номинальной выходной мощности, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C, автоматическое восстановление после устранения причины |
| Блокировка при пониженном входном напряжении | 24 В модели: 8 В постоянного тока |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Поддерживается |
| Состояние включено | Напряжение между выводом дистанционного управления и -Vin более 3...12 В постоянного тока либо разомкнутая цепь |
| Состояние выключено | Напряжение между выводом дистанционного управления и -Vin менее 1,2 В постоянного тока либо короткое замыкание |
| Внешняя подстройка | Только для однотактных моделей, включая RSDW40F-03 |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 1000 МОм |
| Условия измерения сопротивления изоляции | 500 В постоянного тока, 25 °C, относительная влажность 70 % |
| Изоляционная емкость, типовая | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, для 48 В и 110 В исполнений также EAC TP TC 004 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | Соответствие BS EN/EN55032 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контактно |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к наведенным кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 10 В ЭДС |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура окружающей среды | от -40 до +90 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0...55 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки выводов | На расстоянии 1,5 мм от корпуса: 1...3 с, максимум 260 °C |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Масса | 37,6 г |
| Размер вывода | 1 ± 0,1 мм |
| Допуск размеров | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение для RSDW40 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Внешняя подстройка выходного напряжения
Для однотактных моделей серии, включая RSDW40F-03, предусмотрена внешняя подстройка выходного напряжения в пределах ±10 %. Для увеличения напряжения подстроечный резистор подключается между выводом Trim и -Vout. Для уменьшения напряжения подстроечный резистор подключается между выводом Trim и +Vout.
| Параметр для 3,3 В версии | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Опорное напряжение | 1,24 В |
| R1 | 8,5 кОм |
| R2 | 5,1 кОм |
| R3 | 27 кОм |
Рекомендации по ЭМС для модели RSDW40F-03
Для моделей с индексом F без дополнительных компонентов обеспечивается соответствие по эмиссии классу A. Для достижения класса B требуются внешние компоненты.
| Компонент | Номинал для RSDW40F-03 |
| C1 | 10 мкФ |
| L1 | 1,5 мкГн |
| C2 | 10 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Надежность
| Параметр | Значение |
| MTBF | 779000 ч |
| Методика оценки | MIL-HDBK-217F, 25 °C |
Упаковка
| Параметр | Значение |
| Исполнение упаковки | Стандартная упаковка в тубы |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны для номинального входного напряжения 24 В постоянного тока, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 0 % до 100 % номинальной.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
