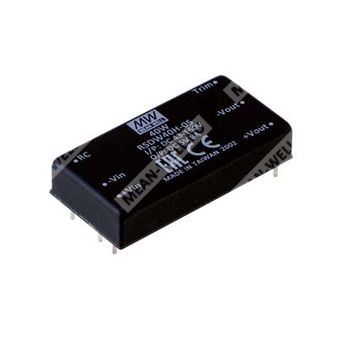

RSDW40F-05 - изолированный DC/DC преобразователь для питания промышленной и транспортной электроники от сети постоянного тока 9…36 В с выходом 5 В.
Назначение
RSDW40F-05 — модульный изолированный DC/DC преобразователь серии RSDW40 в корпусе 2"x1", предназначенный для преобразования входного постоянного напряжения 9…36 В в стабилизированное выходное напряжение 5 В при выходной мощности до 40 Вт. Компонент ориентирован на применение в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре, а также в оборудовании, работающем в условиях вибрации, запыленности и расширенного температурного диапазона.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия преобразователей для транспортных и железнодорожных применений |
| S | Одноканальный выход |
| DW40 | Номинальная выходная мощность 40 Вт |
| F | Диапазон входного напряжения 9…36 В постоянного тока, номинал 24 В |
| 05 | Выходное напряжение 5 В постоянного тока |
| RSDW40F-05 | Одноканальный изолированный DC/DC преобразователь 40 Вт, вход 9…36 В, выход 5 В |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с малой высотой профиля 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от минус 40 до плюс 90 °C.
- Отсутствие требования по минимальной нагрузке.
- Полная герметизация компаундом.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход-выход 1,6 кВ постоянного тока для моделей F.
- Дистанционное включение и выключение.
Описание
Серия RSDW40 представляет собой надежные железнодорожные DC/DC преобразователи модульного исполнения мощностью 40 Вт в корпусе 2"x1". Модель RSDW40F-05 имеет стандартное расположение выводов, высокий КПД, широкий температурный диапазон эксплуатации, гальваническую развязку входа и выхода, соответствует требованиям EN50155 и предусматривает непрерывную защиту от короткого замыкания. Исполнение рассчитано на применение в железнодорожных системах, трамваях, автобусах и в другом оборудовании, эксплуатируемом в жестких условиях с повышенной вибрацией, запыленностью и значительными отклонениями температуры окружающей среды.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы.
- Аппаратура для жестких условий эксплуатации с высокой вибрацией, сильной запыленностью и экстремально низкой или высокой температурой.
Параметры модели RSDW40F-05
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Ширина диапазона входа | 4:1 |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 1,9 А |
| Импульсное входное перенапряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 8 А, замедленного действия |
| Порог блокировки при пониженном входном напряжении | 8 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Номинальная выходная мощность | 40 Вт |
| Выходной ток | 8 А |
| КПД, типовое значение | 89 % |
| Максимальная емкостная нагрузка на выходе | 20000 мкФ |
| Точность установки выходного напряжения | ±1 % |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Типовая частота преобразования | 250 кГц |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125…210 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Режим восстановления после перегрева | Автоматическое восстановление после устранения причины |
| Блокировка при пониженном входном напряжении | Есть |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | Напряжение между выводом дистанционного управления и отрицательным входом более 3…12 В постоянного тока либо разомкнутая цепь |
| Выключение | Напряжение между выводом дистанционного управления и отрицательным входом менее 1,2 В постоянного тока либо короткое замыкание |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции | 1000 МОм, при 500 В постоянного тока, 25 °C, 70 % относительной влажности |
| Типовая проходная емкость изоляции | 1500 пФ |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Свободная конвекция |
| Рабочая температура окружающей среды | от минус 40 до плюс 90 °C |
| Максимальная температура корпуса | плюс 110 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | от минус 55 до плюс 125 °C |
| Влажность при хранении | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки выводов | 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Излучение по проводам | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучение радиопомех | BS EN/EN55032 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 для ударов и вибрации, EN50121-3-2 для ЭМС |
| Стандарты безопасности | EAC TP TC 020/2011 одобрен |
Надежность, конструкция и механические данные
| Параметр | Значение |
| MTBF | 779000 ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 50,8 × 25,4 × 10,5 мм |
| Габаритные размеры в дюймах | 2 × 1 × 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Масса | 37,6 г |
| Размер вывода | 1 ± 0,1 мм |
| Допуск на размеры | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Положительный вход |
| 2 | Отрицательный вход |
| 3 | Дистанционное включение/выключение |
| 4 | Положительный выход |
| 5 | Отрицательный выход |
| 6 | Подстройка выходного напряжения |
Подстройка выходного напряжения
Для одноканальной модели RSDW40F-05 предусмотрена внешняя подстройка выходного напряжения в пределах ±10 %.
- Для повышения выходного напряжения подстроечный резистор подключается между выводом подстройки и отрицательным выходом.
- Для понижения выходного напряжения подстроечный резистор подключается между выводом подстройки и положительным выходом.
| Параметр для подстройки | Значение для RSDW40F-05 |
| Номинальное выходное напряжение | 5 В |
| Опорное напряжение | 1,24 В |
| R1 | 15,47 кОм |
| R2 | 5,1 кОм |
| R3 | 33 кОм |
| Пример резистора для повышения напряжения на 10 %, до 5,5 В | 5,476 кОм |
| Пример резистора для понижения напряжения на 10 %, до 4,5 В | 67,592 кОм |
Рекомендуемая схема для обеспечения ЭМС
Для моделей с индексом F, включая RSDW40F-05, соответствие требованиям по излучению класса A достигается без дополнительных компонентов. Для обеспечения класса B производитель рекомендует внешнюю схему фильтрации.
| Модель | C1 | L1 | C2 | C3 | C4 |
| RSDW40F-05 | 10 мкФ | 1,5 мкГн | 10 мкФ | 2200 пФ | 2200 пФ |
Снижение мощности в зависимости от температуры
Для одноканальных моделей RSDW40F/G допустима работа при 100 % нагрузки до температуры окружающей среды около 60 °C при естественной конвекции. При дальнейшем повышении температуры требуется снижение нагрузки. Предельная рабочая температура окружающей среды составляет 90 °C.
Упаковка
| Параметр | Значение |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Габариты коробки | 545 × 145 × 220 мм |
Примечания
- Все параметры указаны для номинального входного напряжения, то есть для моделей F при 24 В постоянного тока, при номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
