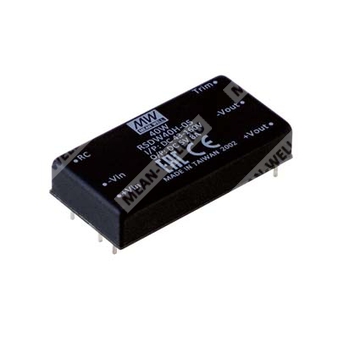

RSDW40F-12 - изолированный модульный DC-DC преобразователь 40 Вт для преобразования входного напряжения 9–36 В DC в стабилизированное 12 В DC.
Назначение
RSDW40F-12 — это DC-DC преобразователь серии RSDW40 в корпусе 2"x1", предназначенный для питания электронной аппаратуры в железнодорожных, транспортных, телекоммуникационных и промышленных системах. Компонент обеспечивает гальванически развязанное преобразование постоянного входного напряжения диапазона 9…36 В DC в одиночное выходное напряжение 12 В DC при номинальной выходной мощности 40 Вт.
Расшифровка партномера
| Элемент партномера | Значение |
| R | Серия преобразователей для железнодорожных и транспортных применений |
| S | Одиночный выход |
| DW | Серия DC-DC преобразователей модульного исполнения |
| 40 | Номинальная мощность 40 Вт |
| F | Диапазон входного напряжения 9…36 В DC, номинально 24 В DC |
| 12 | Выходное напряжение 12 В DC |
Основные особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с малой высотой профиля 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Расширенный диапазон рабочих температур от -40 до +90 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход/выход 1,6 кВ DC для моделей F.
- Дистанционное включение и отключение.
Описание
Серия RSDW40 представляет собой 40-ваттные надежные железнодорожные DC-DC преобразователи модульного типа в корпусе 2"x1". Модели серии имеют стандартное расположение выводов, высокий КПД, широкий диапазон рабочих температур, входно-выходную изоляцию, соответствие требованиям EN50155, а также непрерывную защиту от короткого замыкания. Исполнение рассчитано на эксплуатацию в условиях повышенной вибрации, запыленности, а также при низких и высоких температурах окружающей среды.
Модель RSDW40F-12 относится к исполнению с одиночным выходом, рассчитана на питание от источников постоянного напряжения 24 В номинала с рабочим диапазоном 9…36 В DC и формирует стабилизированное выходное напряжение 12 В DC.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и системы передачи данных.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Аппаратура для эксплуатации в условиях высокой вибрации, сильной запыленности и экстремальных температур.
Параметры входа
| Параметр | Значение |
| Модель | RSDW40F-12 |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 9…36 В DC |
| Диапазон входа по серии F | 9…36 В DC |
| Потребляемый ток без нагрузки | 15 мА |
| Потребляемый ток при полной нагрузке | 1,9 А |
| Импульсное перенапряжение по входу, не более 100 мс | 50 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 8 А, замедленного действия |
| Блокировка при пониженном входном напряжении | 8 В DC |
| Точность по входному напряжению | ±1% |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальная мощность | 40 Вт |
| Выходной ток | 3,333 А |
| КПД типовой | 90% |
| Максимальная емкостная нагрузка | 3900 мкФ |
| Точность установки выходного напряжения | ±0,5% |
| Пульсации и шум | 100 мВ пик-пик |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Подстройка выходного напряжения | ±10% тип. |
| Частота преобразования типовая | 250 кГц |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125…210% от номинальной выходной мощности |
| Режим работы защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Режим работы защиты от перегрева | Автоматическое восстановление после устранения аварийного состояния |
| Блокировка при пониженном входном напряжении | 24 В вход: 8 В DC |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Есть |
| Уровень для включения | Напряжение между выводом дистанционного управления и -Vin более 3…12 В DC или разомкнутая цепь |
| Уровень для отключения | Напряжение между выводом дистанционного управления и -Vin менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40…+90 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки выводов | На расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ DC |
| Сопротивление изоляции | 1000 МОм, 500 В DC, 25 °C, 70% RH |
| Емкость изоляции типовая | 1500 пФ |
| Стандарты железнодорожного применения | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
| Стандарты безопасности | EAC TP TC 020/2011, для 48 В и 110 В типов также EAC TP TC 004 |
| Материал корпуса | Металлический корпус |
ЭМС
| Параметр | Значение |
| Кондуктивные помехи | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | Соответствие BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Надежность
| Параметр | Значение |
| MTBF | 779000 ч по MIL-HDBK-217F при 25 °C |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 10,5 мм |
| Габариты в дюймах | 2 × 1 × 0,413 дюйма |
| Допуск размеров | x.xx ±0,35 мм |
| Размер вывода | 1 ±0,1 мм |
| Минимальная длина выступа вывода | 5,6 мм мин. |
| Масса | 37,6 г |
Назначение выводов
| Номер вывода | Назначение для RSDW40 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/отключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Подстройка выходного напряжения |
Подстройка выходного напряжения
Для моделей с одиночным выходом предусмотрена внешняя подстройка выходного напряжения в пределах ±10%. Для повышения выходного напряжения подстроечный резистор подключают между выводом подстройки и -Vo. Для понижения выходного напряжения подстроечный резистор подключают между выводом подстройки и +Vo.
| Параметр для RSDW40F-12 | Значение |
| Номинальное выходное напряжение | 12 В |
| Опорное напряжение | 2,50 В |
| R1 | 12,62 кОм |
| R2 | 3,3 кОм |
| R3 | 22 кОм |
| Диапазон подстройки | ±10% |
Снижение мощности
Для моделей RSDW40F/G с одиночным выходом номинальная нагрузка 100% допускается до температуры окружающей среды около +60 °C при естественной конвекции. При дальнейшем повышении температуры требуется снижение выходной мощности согласно графику зависимости нагрузки от температуры.
Рекомендации по ЭМС для исполнения F
Для моделей F диапазона 9…36 В DC соответствие по кондуктивным помехам классу A обеспечивается без дополнительных компонентов. Для достижения класса B требуются внешние компоненты.
| Модель | C1 | L1 | C2 | C3 | C4 |
| RSDW40F-12 | 10 мкФ | 1,5 мкГн | 10 мкФ | 2200 пФ | 2200 пФ |
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная туба |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 × 145 × 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC для серии F, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от нижней до верхней границы диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
