RSDW40F-15 - изолированный модульный DC-DC преобразователь мощностью 40 Вт для стабилизированного питания нагрузки от сети постоянного тока 9...36 В.
Описание

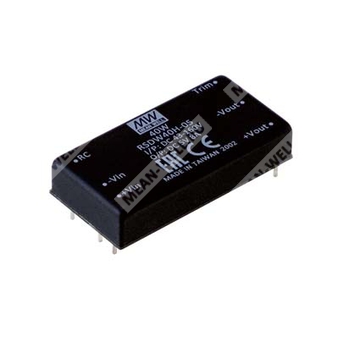

RSDW40F-15 — модульный изолированный DC-DC преобразователь серии RSDW40 в корпусе 2x1 дюйм, предназначенный для применения в железнодорожной, транспортной и промышленной аппаратуре. Компонент соответствует железнодорожному стандарту EN50155, выполнен в полностью залитом исполнении, рассчитан на эксплуатацию в широком температурном диапазоне и обеспечивает стабилизированное одиночное выходное напряжение 15 В при номинальной выходной мощности 40 Вт.
Преобразователь поддерживает широкий диапазон входного напряжения 4:1, не требует минимальной нагрузки, имеет дистанционное включение и отключение, а также встроенные защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева и пониженного входного напряжения. Для моделей с входом 24 В, к которым относится RSDW40F-15, предусмотрена изоляция вход-выход 1,6 кВ постоянного тока.
Изделие ориентировано на использование в жестких условиях эксплуатации: при вибрации, запыленности, низких и высоких температурах, что делает его применимым в аппаратуре подвижного состава, автобусных и трамвайных системах, а также в телекоммуникационном и промышленном оборудовании.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| R |
Серия надежных железнодорожных DC-DC преобразователей |
| S |
Одиночный выход |
| DW40 |
Номинальная мощность 40 Вт |
| F |
Номинальный вход 24 В, диапазон входного напряжения 9...36 В постоянного тока |
| 15 |
Выходное напряжение 15 В постоянного тока |
| RSDW40F-15 |
Изолированный DC-DC преобразователь 40 Вт, одиночный выход 15 В, вход 9...36 В |
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2x1 дюйм с малой высотой профиля 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от минус 40 до плюс 90 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Изоляция вход-выход 1,6 кВ постоянного тока для моделей с входом 24 В.
- Дистанционное включение и отключение.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и датаком-системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Оборудование для тяжелых условий эксплуатации с повышенной вибрацией, высокой запыленностью и экстремальными температурами.
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
9...36 В постоянного тока |
| Номинальное входное напряжение |
24 В постоянного тока |
| Входной ток без нагрузки |
15 мА |
| Входной ток при полной нагрузке |
1,6 А |
| Импульсное перенапряжение по входу, не более 100 мс |
50 В постоянного тока |
| Входной фильтр |
Пи-фильтр |
| Рекомендуемый предохранитель |
8 А, замедленного действия |
| Точность по входному напряжению |
±1% |
| Блокировка при пониженном входном напряжении |
8 В постоянного тока |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
15 В постоянного тока |
| Выходной ток |
2,666 А |
| Номинальная выходная мощность |
40 Вт |
| КПД, типовое значение |
90% |
| Максимальная емкостная нагрузка |
2600 мкФ |
| Точность установки выходного напряжения |
±0,5% |
| Пульсации и шум |
100 мВ пик-пик |
| Стабилизация по линии |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Диапазон внешней подстройки выходного напряжения |
±10% |
| Частота преобразования, типовая |
250 кГц |
Защиты и функциональные возможности
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
Срабатывание при 125...210% от номинальной выходной мощности, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Ограничение диодом |
| Защита от перегрева |
Максимальная температура корпуса 110 °C, автоматическое восстановление после устранения причины |
| Дистанционное управление, включение |
Напряжение между выводом дистанционного управления и минусом входа более 3...12 В постоянного тока или разомкнутая цепь |
| Дистанционное управление, выключение |
Напряжение между выводом дистанционного управления и минусом входа менее 1,2 В постоянного тока или короткое замыкание |
Параметры изоляции и безопасности
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,6 кВ постоянного тока |
| Сопротивление изоляции вход-выход |
1000 МОм при 500 В постоянного тока, 25 °C, относительная влажность 70% |
| Емкость изоляции, типовая |
1500 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011 одобрено |
| Железнодорожный стандарт |
EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр |
Значение |
| Эмиссия кондуктивных помех |
Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Эмиссия излучаемых помех |
Соответствие BS EN/EN55032 |
| Устойчивость к электростатическому разряду |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2, 10 В, э.д.с. |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
от минус 40 до плюс 90 °C, со снижением допустимой мощности по кривой |
| Максимальная температура корпуса |
+110 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от минус 55 до плюс 125 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
0,05% на °C в диапазоне 0...55 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки |
На расстоянии 1,5 мм от корпуса, 1...3 с, максимум 260 °C |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
50,8 x 25,4 x 10,5 мм |
| Габариты в дюймах |
2 x 1 x 0,413 дюйма |
| Материал корпуса |
Металлический корпус |
| Масса |
37,6 г |
| Размер вывода |
1 ± 0,1 мм |
| Допуск на линейные размеры |
x.xx ±0,35 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Плюс входа |
| 2 |
Минус входа |
| 3 |
Дистанционное включение и отключение |
| 4 |
Плюс выхода |
| 5 |
Минус выхода |
| 6 |
Подстройка выходного напряжения |
Подстройка выходного напряжения
Для одиночных выходных моделей предусмотрена внешняя подстройка выходного напряжения в пределах ±10%.
Для повышения выходного напряжения подстроечный резистор подключается между выводом подстройки и минусом выхода. Для понижения выходного напряжения подстроечный резистор подключается между выводом подстройки и плюсом выхода.
| Параметр для RSDW40F-15 |
Значение |
| Номинальное выходное напряжение |
15 В |
| Опорное напряжение |
2,50 В |
| R1 |
15,1 кОм |
| R2 |
3 кОм |
| R3 |
22 кОм |
| Диапазон подстройки |
±10% |
Снижение мощности в зависимости от температуры
Для одиночных моделей RSDW40F/G при естественной конвекции допустима работа с полной нагрузкой до 60 °C. При дальнейшем повышении температуры окружающей среды требуется снижение нагрузки по кривой дерейтинга. Для серии F снижение допустимой нагрузки происходит приблизительно до нуля при 100 °C окружающей среды.
Рекомендуемая схема для соответствия по электромагнитной эмиссии
Для моделей F с диапазоном входного напряжения 9...36 В соответствие классу A по BS EN/EN55032 обеспечивается без дополнительных компонентов.
Для соответствия классу B требуются внешние компоненты.
| Модель |
C1 |
L1 |
C2 |
C3 |
C4 |
| RSDW40F-15 |
10 мкФ |
1,5 мкГн |
10 мкФ |
2200 пФ |
2200 пФ |
Надежность
| Параметр |
Значение |
| MTBF |
779000 ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр |
Значение |
| Исполнение упаковки |
Стандартная туба |
| Количество в тубе |
18 шт. |
| Максимальное количество в коробке |
288 шт. |
| Масса одной тубы |
730 г |
| Масса одной коробки |
12,5 кг |
| Размер коробки |
545 x 145 x 220 мм |
Примечания
- Все параметры указаны для нормального входного напряжения 24 В постоянного тока, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
