RSDW40G-05 - изолированный DC-DC преобразователь питания 40 Вт для железнодорожных и промышленных применений с широким входным диапазоном.
Назначение

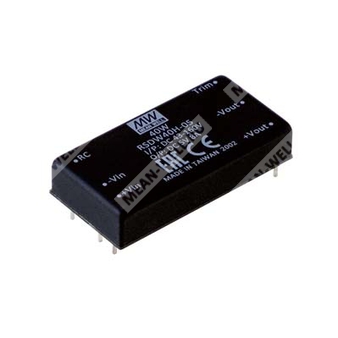

RSDW40G-05 — модульный DC-DC преобразователь серии RSDW40 компании MEAN WELL в корпусе 2 x 1 дюйм, предназначенный для преобразования постоянного входного напряжения 18…75 В в стабилизированное выходное напряжение 5 В. Компонент ориентирован на применение в подвижном составе, телекоммуникационном оборудовании, промышленных системах управления, измерительной аппаратуре и другой аппаратуре, эксплуатируемой в жестких условиях.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактное исполнение 2 x 1 дюйм с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочей температуры от -40 до +90 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход-выход 1,6 кВ DC для моделей F/G.
- Дистанционное включение и выключение.
Описание
Серия RSDW40 представляет собой надежные железнодорожные DC-DC преобразователи мощностью 40 Вт в модульном исполнении 2 x 1 дюйм. Модули имеют стандартное международное расположение выводов, высокий КПД, широкий температурный диапазон эксплуатации, изоляцию входа от выхода и соответствие требованиям железнодорожной техники. Для серии заявлена защита от короткого замыкания в непрерывном режиме.
Модель RSDW40G-05 относится к исполнению с входом номинального класса 48 В и фактическим диапазоном 18…75 В DC, при этом формирует один стабилизированный выход 5 В DC. Изделие рассчитано на эксплуатацию в условиях вибрации, запыленности, а также при пониженных и повышенных температурах.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Оборудование для тяжелых условий эксплуатации с высокой вибрацией, сильной запыленностью и экстремальными температурами.
Расшифровка партномера
| Элемент обозначения |
Значение |
| R |
Серия надежных железнодорожных DC-DC преобразователей |
| S |
Один выход |
| DW |
Серия DC-DC преобразователей модульного исполнения |
| 40 |
Номинальная выходная мощность 40 Вт |
| G |
Диапазон входного напряжения 18…75 В DC, номинальный вход 48 В |
| 05 |
Выходное напряжение 5 В DC |
Параметры выбора модели
| Параметр |
Значение |
| Обозначение |
RSDW40G-05 |
| Тип входа |
Номинальный 48 В |
| Диапазон входного напряжения |
18…75 В DC |
| Выходное напряжение |
5 В DC |
| Выходной ток |
8 А |
| Потребляемый ток без нагрузки |
15 мА |
| Потребляемый ток при полной нагрузке |
1 А |
| Типовой КПД |
90 % |
| Максимальная емкостная нагрузка |
20000 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
18…75 В DC |
| Номинальное входное напряжение |
48 В DC |
| Импульсное перенапряжение на входе, не более 100 мс |
100 В DC |
| Входной фильтр |
Пи-фильтр |
| Рекомендуемый предохранитель |
4 А, замедленного действия |
| Точность по напряжению |
±1 % |
| Блокировка при пониженном входном напряжении |
16 В DC |
| Потребляемый ток без нагрузки |
15 мА |
| Потребляемый ток при полной нагрузке |
1 А |
Выходные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
40 Вт |
| Выходное напряжение |
5 В DC |
| Номинальный выходной ток |
8 А |
| КПД, типовое значение |
90 % |
| Пульсации и шум |
100 мВ пик-пик |
| Нестабильность по входному напряжению |
±0,2 % |
| Нестабильность по нагрузке |
±0,5 % |
| Частота преобразования, типовое значение |
250 кГц |
| Диапазон внешней подстройки выходного напряжения |
±10 % |
| Максимальная емкостная нагрузка |
20000 мкФ |
Защиты и функции
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
125…210 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
Автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Ограничение диодом |
| Защита от перегрева |
Максимальная температура корпуса 110 °C, автоматическое восстановление после устранения причины |
| Дистанционное управление |
Есть |
| Включение |
При напряжении между выводом дистанционного управления и -Vin более 3…12 В DC либо при разомкнутой цепи |
| Выключение |
При напряжении между выводом дистанционного управления и -Vin менее 1,2 В DC либо при коротком замыкании |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,6 кВ DC |
| Сопротивление изоляции вход-выход |
1000 МОм, 500 В DC, 25 °C, 70 % RH |
| Емкость изоляции, типовое значение |
1500 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011, EAC TP TC 004 для исполнения 48 В только |
| Железнодорожный стандарт |
EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр |
Значение |
| Кондуктивные помехи |
BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи |
BS EN/EN55032 |
| Устойчивость к электростатическим разрядам |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к наведенным кондуктивным помехам |
BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Свободная конвекция воздуха |
| Рабочая температура |
от -40 до +90 °C |
| Максимальная температура корпуса |
+110 °C |
| Рабочая влажность |
20…90 % RH, без конденсации |
| Температура хранения |
от -55 до +125 °C |
| Влажность при хранении |
10…95 % RH, без конденсации |
| Температурный коэффициент |
0,05 %/°C в диапазоне 0…55 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Надежность, конструкция и габариты
| Параметр |
Значение |
| MTBF |
779000 ч |
| Материал корпуса |
Металлический корпус |
| Габаритные размеры |
50,8 x 25,4 x 10,5 мм |
| Габаритные размеры |
2 x 1 x 0,413 дюйма |
| Масса |
37,6 г |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
Дистанционное включение/выключение |
| 4 |
+Vout |
| 5 |
-Vout |
| 6 |
Подстройка |
Механические данные
| Параметр |
Значение |
| Все размеры |
В мм и дюймах |
| Допуск на размеры |
x.xx ±0,35 мм |
| Размер вывода |
1 ±0,1 мм |
| Минимальная длина выступающего вывода |
5,6 мм |
Внешняя подстройка выходного напряжения
Для увеличения выходного напряжения подстроечный резистор подключается между выводом подстройки и -Vo. Для уменьшения выходного напряжения подстроечный резистор подключается между выводом подстройки и +Vo. Диапазон подстройки составляет ±10 %.
| Параметр |
Значение для RSDW40G-05 |
| Номинальное выходное напряжение |
5 В |
| Опорное напряжение |
1,24 В |
| R1 |
15,47 кОм |
| R2 |
5,1 кОм |
| R3 |
33 кОм |
Рекомендуемая схема для ЭМС
Для исполнения RSDW40G-05 без дополнительных компонентов обеспечивается соответствие по эмиссии BS EN/EN55032 класс A. Для соответствия BS EN/EN55032 класс B требуется применение внешних компонентов.
| Модель |
C1 |
L1 |
C2 |
C3 |
C4 |
| RSDW40G-03/05/12/15 |
4,7 мкФ |
3,3 мкГн |
4,7 мкФ |
2200 пФ |
2200 пФ |
Упаковка
| Параметр |
Значение |
| Тип упаковки |
Стандартная упаковка в тубу |
| Количество в тубе |
18 шт. |
| Масса одной тубы |
730 г |
| Максимальное количество в коробке |
288 шт. |
| Масса одной коробки |
12,5 кг |
| Размер коробки |
545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %. Для модели RSDW40G-05 номинальное входное напряжение составляет 48 В DC.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 0 % до 100 % номинальной.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
