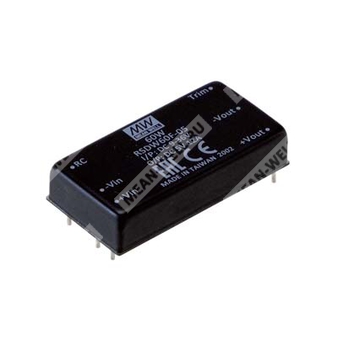

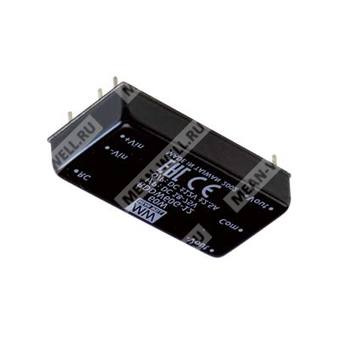

RSDW60F-05 - изолированный модульный DC-DC преобразователь 60 Вт для преобразования входного напряжения 9–36 В постоянного тока в стабилизированное 5 В.
Описание
RSDW60F-05 относится к серии RSDW60/RDDW60 компании MEAN WELL и представляет собой надежный железнодорожный DC-DC преобразователь модульного исполнения в корпусе 2"×1". Модель выполнена в исполнении с одним выходом и предназначена для эксплуатации в системах транспорта, промышленной автоматизации, связи и других ответственных применениях.
Преобразователь использует международный стандарт расположения выводов, имеет высокий КПД, широкий диапазон рабочих температур от -40 до +85°C, гальваническую развязку входа и выхода, дистанционное включение и отключение, а также встроенные защиты по короткому замыканию, перегрузке, перенапряжению, перегреву и пониженному входному напряжению.
Серия соответствует железнодорожному стандарту EN50155 и рассчитана на работу в жестких условиях эксплуатации, включая повышенную вибрацию, запыленность и значительные температурные колебания.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"×1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85°C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая развязка вход/выход 1,6 кВ постоянного тока для моделей F/G.
- Дистанционное управление включением и отключением.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Системы телекоммуникаций и передачи данных.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Аналитические приборы.
- Оборудование для тяжелых условий эксплуатации с высокой вибрацией, сильной запыленностью, экстремально низкими или высокими температурами.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC-DC преобразователей |
| S | Один выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока, номинал 24 В |
| 05 | Выходное напряжение 5 В постоянного тока |
Параметры конкретной модели RSDW60F-05
| Параметр | Значение |
| Партномер | RSDW60F-05 |
| Тип преобразователя | Изолированный DC-DC преобразователь |
| Исполнение выхода | Один выход |
| Номинальная мощность | 60 Вт |
| Номинальное выходное напряжение | 5 В постоянного тока |
| Номинальный выходной ток | 12 А |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Тип корпуса | Модуль 2"×1" |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 2,85 А |
| Импульсное входное перенапряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый входной предохранитель | 12 А, с временной задержкой |
| Порог блокировки по пониженному входному напряжению | 8 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Выходной ток | 12 А |
| Номинальная выходная мощность | 60 Вт |
| Точность установки выходного напряжения | ±1% |
| Нестабильность по входному напряжению | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 100 мВ пик-пик |
| Типовой КПД | 90% |
| Частота преобразования, типовая | 250 кГц |
| Максимальная емкостная нагрузка | 28000 мкФ |
| Диапазон внешней подстройки выходного напряжения, типовой | ±10% |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125–210% от номинальной выходной мощности, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110°C |
| Блокировка при пониженном входном напряжении | Да, порог 8 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Дистанционное включение | Преобразователь включен при напряжении между входом дистанционного управления и отрицательным входом более 3–12 В постоянного тока либо при разомкнутой цепи |
| Дистанционное отключение | Преобразователь отключен при напряжении менее 1,2 В постоянного тока либо при коротком замыкании |
| Внешняя подстройка | Поддерживается только для моделей с одним выходом |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 1000 МОм, при 500 В постоянного тока, 25°C, 70% RH |
| Емкость изоляции, типовая | 1500 пФ |
| Стандарт безопасности | EAC TP TC 020/2011 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85°C, с учетом кривой снижения мощности |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 20–90% относительной влажности без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность хранения | 10–95% относительной влажности без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0–55°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки выводов | Максимум 260°C в течение 1–3 с на расстоянии 1,5 мм от корпуса |
Снижение мощности в зависимости от температуры
| Условие | Значение |
| Охлаждение | Естественная конвекция |
| Полная нагрузка | До +60°C |
| Снижение мощности | От +60°C до +85°C |
| Нижняя граница рабочей температуры | -40°C |
Внешняя подстройка выходного напряжения
Для повышения выходного напряжения подстроечный резистор подключается между выводом подстройки и отрицательным выходом. Для понижения выходного напряжения подстроечный резистор подключается между выводом подстройки и положительным выходом. Диапазон подстройки составляет ±10%.
| Параметр для RSDW60F-05 | Значение |
| Номинальное выходное напряжение | 5 В |
| Опорное напряжение | 2,50 В |
| R1 | 10 кОм |
| R2 | 10 кОм |
| R3 | 35,7 кОм |
| Пример резистора для повышения напряжения на 10% до 5,5 В | 14,28 кОм |
| Пример резистора для понижения напряжения на 10% до 4,5 В | 4,3 кОм |
Механические параметры
| Параметр | Значение |
| Длина | 50,8 мм |
| Ширина | 25,4 мм |
| Высота | 10,5 мм |
| Размеры в дюймах | 2 × 1 × 0,413 дюйма |
| Допуск на размеры | x.xx ±0,35 мм |
| Размер вывода | 1 ±0,1 мм |
| Материал корпуса | Металлический корпус |
Назначение выводов
| Номер вывода | Назначение для RSDW60F-05 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/отключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Подстройка |
MTBF
| Параметр | Значение |
| Наработка на отказ | 205 тыс. ч по MIL-HDBK-217F при 25°C |
Упаковка
| Параметр | Значение |
| Масса изделия | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. (16 туб) |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 × 145 × 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ на выходе.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижней до верхней границы диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости.
