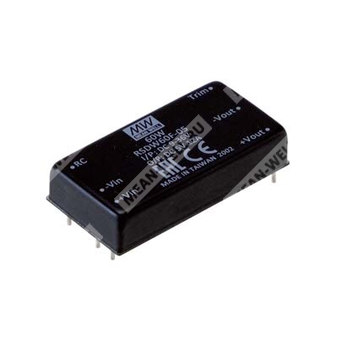

RSDW60F-12 - изолированный модульный DC-DC преобразователь 60 Вт для преобразования входного напряжения 9–36 В постоянного тока в стабилизированное 12 В.
Описание
RSDW60F-12 представляет собой DC-DC преобразователь серии RSDW60 в модульном корпусе формата 2"x1", предназначенный для эксплуатации в железнодорожных, транспортных, телекоммуникационных и промышленных системах. Модель относится к линейке надежных преобразователей для подвижного состава и оборудования, работающего в тяжелых условиях эксплуатации.
Изделие соответствует железнодорожному стандарту EN50155, имеет широкий диапазон рабочих температур, полную заливку компаундом, гальваническую изоляцию входа и выхода, дистанционное включение и комплекс защит. Преобразователь рассчитан на естественное охлаждение, не требует минимальной нагрузки и допускает корректировку выходного напряжения в пределах ±10%.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактное исполнение 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью герметизированная конструкция.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход/выход 1,6 кВ DC для моделей F/G.
- Дистанционное управление включением и выключением.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы.
- Оборудование для условий высокой вибрации, сильной запыленности, экстремально низких или высоких температур.
Расшифровка партномера
| Фрагмент | Значение |
| R | Серия надежных железнодорожных DC-DC преобразователей |
| S | Один выход |
| DW60 | Номинальная мощность 60 Вт |
| F | Диапазон входного напряжения 9–36 В DC, номинально 24 В DC |
| 12 | Выходное напряжение 12 В DC |
Основные электрические параметры
| Параметр | Значение |
| Партномер | RSDW60F-12 |
| Серия | RSDW60 |
| Тип выхода | Один выход |
| Номинальная мощность | 60 Вт |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 9–36 В DC |
| Выходное напряжение | 12 В DC |
| Выходной ток | 5 А |
| КПД типовой | 91 % |
| Ток холостого хода | 15 мА |
| Входной ток при полной нагрузке | 2,85 А |
| Максимальная емкостная нагрузка на выходе | 5850 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Импульсное перенапряжение, не более 100 мс | 50 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый входной предохранитель | 12 А, замедленного действия |
| Блокировка при пониженном входном напряжении | 8 В DC |
| Ток холостого хода | 15 мА |
| Входной ток при полной нагрузке | 2,85 А |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 60 Вт |
| Точность установки выходного напряжения | ±1 % |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования, типовая | 250 кГц |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 5850 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125–210 % от номинальной выходной мощности, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Блокировка при пониженном входном напряжении | 8 В DC |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Есть |
| Условие включения | Напряжение между выводом дистанционного управления и отрицательным входом более 3–12 В DC или разомкнутая цепь |
| Условие выключения | Напряжение между выводом дистанционного управления и отрицательным входом менее 1,2 В DC или короткое замыкание |
| Внешняя подстройка | Поддерживается только для однотактных моделей с одним выходом |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ DC |
| Сопротивление изоляции вход/выход | 1000 МОм, при 500 В DC, 25 °C, 70 % RH |
| Изоляционная емкость, типовая | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Железнодорожные стандарты | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | Класс A/B с внешними компонентами |
| Излучаемые помехи | Соответствие нормам серии EN55032 |
| Устойчивость к электростатическому разряду | Уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Устойчивость к быстрым переходным процессам | Уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | Уровень 2, 10 В |
| Устойчивость к магнитному полю | 10 А/м |
Тепловые и климатические параметры
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | От -40 до +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | От -55 до +125 °C |
| Влажность при хранении | 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки выводов | На расстоянии 1,5 мм от корпуса, 260 °C максимум в течение 1–3 с |
Дерейтинг
| Условие | Допустимая нагрузка |
| Естественная конвекция, температура окружающей среды от -40 до +60 °C | 100 % |
| При повышении температуры выше +60 °C до +85 °C | Снижение нагрузки по кривой дерейтинга |
| При +85 °C | Около 50 % |
| При +105 °C | 0 % |
Внешняя подстройка выходного напряжения
Для увеличения выходного напряжения подстроечный резистор подключается между выводом подстройки и отрицательным выходом. Для уменьшения выходного напряжения подстроечный резистор подключается между выводом подстройки и положительным выходом. Диапазон подстройки составляет ±10 %.
| Параметр для RSDW60F-12 | Значение |
| Номинальное выходное напряжение | 12 В |
| Опорное напряжение | 2,50 В |
| R1 | 38 кОм |
| R2 | 10 кОм |
| R3 | 68 кОм |
| Диапазон подстройки | ±10 % |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габариты в дюймах | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Размер выводов | 1 ±0,1 мм |
| Допуск по размерам | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Подстройка |
Надежность
| Параметр | Значение |
| MTBF | 205 тыс. часов по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Масса изделия для моделей F/G | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. (16 туб) |
| Масса одной тубы для RSDW60/RDDW60 | 730 г |
| Масса одной коробки для RSDW60/RDDW60 | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
| Длина тубы | 520 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 0 % до 100 % номинальной.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для соответствия классу B по кондуктивным помехам требуются внешние компоненты, приведенные в схемах ЭМС.
