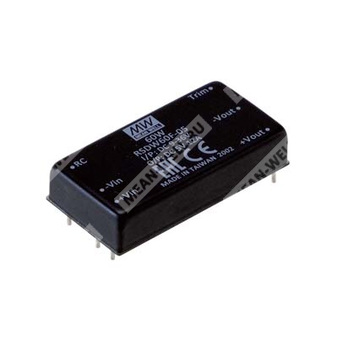

RSDW60F-15 - изолированный модульный DC-DC преобразователь мощностью 60 Вт для питания промышленной и железнодорожной аппаратуры.
Назначение
RSDW60F-15 представляет собой DC-DC преобразователь серии RSDW60 в корпусе 2"x1", предназначенный для преобразования нестабилизированного входного постоянного напряжения 9...36 В в стабилизированное изолированное выходное напряжение 15 В. Компонент ориентирован на применение в железнодорожной, транспортной, телекоммуникационной и промышленной электронике, включая эксплуатацию в условиях вибрации, запыленности и расширенного температурного диапазона.
Описание
Серия RSDW60 и RDDW60 представляет собой надежные железнодорожные DC-DC преобразователи модульного исполнения мощностью 60 Вт в корпусе 2"x1". Изделия оснащены стандартным международным расположением выводов, характеризуются высоким КПД, широким диапазоном рабочих температур, электрической изоляцией между входом и выходом и соответствием железнодорожному стандарту EN50155. Для серии предусмотрены исполнения с диапазонами входного напряжения 9...36 В, 18...75 В и 40...160 В, а также варианты с различными выходными напряжениями. Модель RSDW60F-15 относится к одноканальным исполнениям и обеспечивает выход 15 В. Преобразователь пригоден для применения в железнодорожных системах, трамваях, автобусах, а также в жестких условиях эксплуатации с высокой вибрацией, повышенной запыленностью и при экстремально низких или высоких температурах.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с малой высотой профиля 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка по пониженному входному напряжению.
- Гальваническая изоляция вход/выход 1,6 кВ DC для моделей F.
- Дистанционное включение и выключение.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Аналитическая аппаратура.
- Оборудование для жестких условий эксплуатации с высокой вибрацией, сильной запыленностью, а также при крайне низких или высоких температурах.
Расшифровка партномера
| Элемент партномера |
Значение |
| R |
Серия преобразователей для надежных железнодорожных применений |
| S |
Одноканальный выход |
| DW60 |
Номинальная мощность 60 Вт |
| F |
Диапазон входного напряжения 9...36 В DC, номинально 24 В DC |
| 15 |
Номинальное выходное напряжение 15 В DC |
Параметры выбора модели
| Параметр |
Значение |
| Обозначение для заказа |
RSDW60F-15 |
| Номинальное входное напряжение |
24 В DC |
| Диапазон входного напряжения |
9...36 В DC |
| Выходное напряжение |
15 В DC |
| Выходной ток |
4 А |
| Ток потребления без нагрузки |
15 мА |
| Ток потребления при полной нагрузке |
2,85 А |
| Типовой КПД |
91 % |
| Максимальная емкостная нагрузка на выходе |
3900 мкФ |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
9...36 В DC |
| Номинальное входное напряжение |
24 В DC |
| Предельное импульсное входное напряжение, не более 100 мс |
50 В DC |
| Входной фильтр |
Пи-фильтр |
| Рекомендуемый предохранитель |
12 А, инерционный |
| Блокировка по пониженному входному напряжению |
8 В DC |
| Ток потребления без нагрузки |
15 мА |
| Ток потребления при полной нагрузке |
2,85 А |
Выходные параметры
| Параметр |
Значение |
| Номинальная выходная мощность |
60 Вт |
| Номинальное выходное напряжение |
15 В DC |
| Номинальный выходной ток |
4 А |
| Точность установки выходного напряжения |
±1 % |
| Пульсации и шум |
150 мВ пик-пик |
| Нестабильность по входному напряжению |
±0,2 % |
| Нестабильность по нагрузке |
±0,5 % |
| Частота преобразования, типовая |
250 кГц |
| Подстройка выходного напряжения |
±10 %, только для одноканальных моделей |
| Максимальная емкостная нагрузка на выходе |
3900 мкФ |
| Типовой КПД |
91 % |
Параметры защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки |
125...210 % от номинальной выходной мощности, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Ограничение диодом |
| Защита от перегрева |
Максимальная температура корпуса 110 °C |
| Блокировка по пониженному входному напряжению |
8 В DC |
Функции управления
| Параметр |
Значение |
| Дистанционное включение |
Преобразователь включен при напряжении между выводом управления и отрицательным входом более 3...12 В DC либо при разомкнутой цепи |
| Дистанционное выключение |
Преобразователь выключен при напряжении между выводом управления и отрицательным входом менее 1,2 В DC либо при коротком замыкании |
| Подстройка выходного напряжения |
Внешним резистором, диапазон ±10 % |
Условия эксплуатации
| Параметр |
Значение |
| Охлаждение |
Естественная конвекция |
| Рабочая температура |
-40...+85 °C |
| Максимальная температура корпуса |
+110 °C |
| Рабочая влажность |
20...90 % относительной влажности, без конденсации |
| Температура хранения |
-55...+125 °C |
| Влажность при хранении |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
0,05 %/°C в диапазоне 0...55 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки |
260 °C максимум, 1...3 с, на расстоянии 1,5 мм от корпуса |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
1,6 кВ DC |
| Сопротивление изоляции вход/выход |
1000 МОм, 500 В DC, 25 °C, 70 % относительной влажности |
| Изоляционная емкость, типовая |
1500 пФ |
| Нормативы по безопасности |
EAC TP TC 020/2011 |
| Железнодорожные стандарты |
EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр |
Значение |
| Кондуктивные помехи |
BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи |
BS EN/EN55032 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Импульсные помехи |
BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульс перенапряжения |
BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная восприимчивость |
BS EN/EN61000-4-6, уровень 2, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8, 10 А/м |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
50,8 x 25,4 x 10,5 мм |
| Габариты в дюймах |
2 x 1 x 0,413 дюйма |
| Материал корпуса |
Металлический корпус |
| Размер вывода |
1 ± 0,1 мм |
| Допуск на размеры |
x.xx ±0,35 мм |
| Масса |
37,6 г |
Назначение выводов
| Номер вывода |
Назначение для RSDW60F-15 |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
Дистанционное включение/выключение |
| 4 |
+Vout |
| 5 |
-Vout |
| 6 |
Trim |
Подстройка выходного напряжения
Для одноканальных моделей серии предусмотрена внешняя подстройка выходного напряжения в диапазоне ±10 %. Для повышения выходного напряжения подстроечный резистор подключают между выводом Trim и -Vo. Для понижения выходного напряжения резистор подключают между выводом Trim и +Vo.
| Параметр для RSDW60F-15 |
Значение |
| Номинальное выходное напряжение |
15 В |
| Опорное напряжение |
2,50 В |
| R1 |
50 кОм |
| R2 |
10 кОм |
| R3 |
73,2 кОм |
| Диапазон подстройки |
±10 % |
Снижение мощности
Для моделей с входом 9...36 В полная выходная мощность допускается при естественной конвекции до 60 °C. При дальнейшем повышении температуры окружающей среды требуется линейное снижение мощности. При 85 °C допустимая нагрузка снижается примерно до 25 %, а к 105 °C эксплуатация по выходной мощности не допускается.
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
205 тыс. ч |
| Методика оценки |
MIL-HDBK-217F, 25 °C |
Упаковка
| Параметр |
Значение |
| Исполнение упаковки |
Стандартная упаковка в тубы |
| Количество в тубе |
18 шт. |
| Максимальное количество в коробке |
288 шт. |
| Масса одной тубы |
730 г |
| Масса одной коробки |
12,5 кг |
| Размер коробки |
545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от минимального до максимального значения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 0 % до 100 % от номинальной.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
