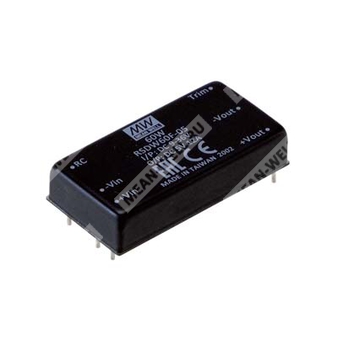

RSDW60F-24 - изолированный модульный DC/DC преобразователь питания 60 Вт для систем с номинальным входом 24 В и стабилизированным выходом 24 В.
Описание
RSDW60F-24 представляет собой DC/DC преобразователь серии RSDW60 в корпусе 2x1 дюйм, предназначенный для применения в железнодорожной, транспортной и промышленной аппаратуре. Модуль выполнен в полностью залитом исполнении, имеет стандартное международное расположение выводов, обеспечивает гальваническую развязку входа и выхода и рассчитан на работу в жестких условиях эксплуатации, включая вибрацию, запыленность и расширенный температурный диапазон.
Компонент относится к семейству надежных железнодорожных преобразователей, соответствующих требованиям EN50155. Для варианта RSDW60F-24 реализован широкий диапазон входного напряжения 9...36 В постоянного тока, что соответствует системам с номинальным напряжением 24 В. На выходе формируется 24 В постоянного тока при мощности до 60 Вт.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2x1 дюйм с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Расширенный диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требований к минимальной нагрузке.
- Полностью герметизированное исполнение.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от перенапряжения по выходу.
- Защита от перегрева.
- Блокировка при пониженном входном напряжении.
- Гальваническая развязка вход/выход 1,6 кВ постоянного тока для моделей F.
- Дистанционное включение и выключение.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Системы связи и передачи данных.
- Беспроводные сети.
- Средства промышленного управления.
- Измерительная аппаратура.
- Анализаторы.
- Оборудование для тяжелых условий эксплуатации с высокой вибрацией, сильной запыленностью, а также при крайне низких или высоких температурах.
Расшифровка партномера
| Элемент обозначения | Значение |
| R | Серия надежных железнодорожных DC/DC преобразователей |
| S | Одиночный выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| F | Диапазон входного напряжения 9...36 В постоянного тока, номинал 24 В |
| 24 | Выходное напряжение 24 В постоянного тока |
Параметры выбора модели
| Параметр | Значение |
| Обозначение | RSDW60F-24 |
| Серия | RSDW60 |
| Тип выхода | Одиночный |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 9...36 В постоянного тока |
| Выходное напряжение | 24 В постоянного тока |
| Выходной ток | 2,5 А |
| Ток потребления без нагрузки | 15 мА |
| Ток потребления при полной нагрузке | 2,85 А |
| Типовой КПД | 91 % |
| Максимальная емкостная нагрузка на выходе | 2000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9...36 В постоянного тока |
| Номинальное входное напряжение | 24 В постоянного тока |
| Допустимое импульсное входное напряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 12 А, с временной задержкой |
| Ток потребления без нагрузки | 15 мА |
| Ток потребления при полной нагрузке | 2,85 А |
| Порог блокировки по пониженному входному напряжению | 8 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 60 Вт |
| Выходное напряжение | 24 В постоянного тока |
| Выходной ток | 2,5 А |
| Точность установки выходного напряжения | ±1 % |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота переключения, типовая | 250 кГц |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 2000 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125...210 % от номинальной выходной мощности, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Блокировка по пониженному входному напряжению | 8 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | Напряжение между выводом дистанционного управления и -Vin более 3...12 В постоянного тока или разомкнутая цепь |
| Выключение | Напряжение между выводом дистанционного управления и -Vin менее 1,2 В постоянного тока или короткое замыкание |
| Охлаждение | Естественная конвекция |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции | 1000 МОм |
| Условия измерения сопротивления изоляции | 500 В постоянного тока, 25 °C, относительная влажность 70 % |
| Изоляционная емкость, типовая | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Магнитное поле | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0...55 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по каждой из осей X, Y, Z |
| Температура пайки выводов | 260 °C максимум, 1...3 с, на расстоянии 1,5 мм от корпуса |
MTBF, конструкция и габариты
| Параметр | Значение |
| MTBF | 205 тыс. часов по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Металлический корпус |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры в дюймах | 2 x 1 x 0,413 дюйма |
| Масса | 37,6 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Подстройка выходного напряжения |
Подстройка выходного напряжения
Для однотактных моделей серии предусмотрена внешняя подстройка выходного напряжения в пределах ±10 %. Для повышения выходного напряжения подстроечный резистор подключается между выводом подстройки и -Vout. Для понижения выходного напряжения подстроечный резистор подключается между выводом подстройки и +Vout.
Для модели RSDW60F-24 параметры внутренней цепи подстройки следующие:
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Опорное напряжение | 2,50 В |
| R1 | 86 кОм |
| R2 | 10 кОм |
| R3 | 75 кОм |
Снижение выходной мощности в зависимости от температуры
| Исполнение | Характеристика |
| Модели F, включая RSDW60F-24 | При естественной конвекции 100 % нагрузки сохраняется до 50 °C, далее требуется снижение мощности; к 85 °C допустима нагрузка около 50 %, к 105 °C нагрузка снижается до 0 % |
Рекомендуемая схема для ЭМС
Для моделей F с целью соответствия требованиям BS EN/EN55032 класса A дополнительные внешние компоненты не требуются.
Для соответствия требованиям BS EN/EN55032 класса B для RSDW60F-24 указаны следующие внешние компоненты:
| Элемент | Номинал |
| C1 | 10 мкФ |
| L1 | 1,5 мкГн |
| C2 | 10 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная упаковка в тубы |
| Количество изделий в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
