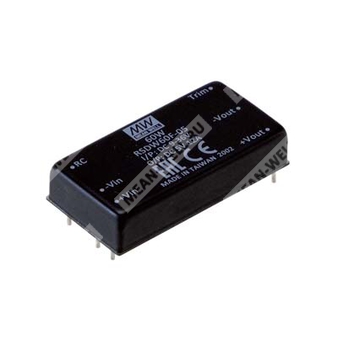

RSDW60G-03 - изолированный модульный DC-DC преобразователь 60 Вт для преобразования входного напряжения 18–75 В постоянного тока в стабилизированное выходное напряжение 3,3 В.
Назначение
RSDW60G-03 представляет собой модульный DC-DC преобразователь серии RSDW60 компании MEAN WELL в корпусе 2"x1", предназначенный для применения в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре. Изделие обеспечивает гальванически изолированное преобразование входного постоянного напряжения в стабилизированное одноканальное выходное напряжение 3,3 В при выходной мощности до 60 Вт.
Расшифровка партномера
| Элемент партномера | Значение |
| R | Серия преобразователей для железнодорожных и тяжелых условий эксплуатации |
| S | Одноканальный выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| G | Диапазон входного напряжения 18–75 В постоянного тока, номинально 48 В |
| 03 | Выходное напряжение 3,3 В |
Описание
Серия RSDW60 и RDDW60 представляет собой надежные DC-DC преобразователи железнодорожного назначения мощностью 60 Вт в модульном исполнении с габаритом 2"x1". Преобразователи выполнены с международным стандартным расположением выводов, имеют КПД до 92%, рассчитаны на широкий диапазон рабочих температур от -40 до +85°C и обеспечивают вход-выходную изоляцию 1,6 кВ постоянного тока для моделей F/G и 3 кВ постоянного тока для моделей H.
Серия соответствует железнодорожному стандарту EN50155, имеет защиту от короткого замыкания в непрерывном режиме, а также другие встроенные защитные функции. Выпускаются исполнения с широким диапазоном входного напряжения 4:1: 9–36 В, 18–75 В и 40–160 В, а также с различными вариантами выходного напряжения. Модули подходят для применения на железнодорожном транспорте, трамваях, автобусах, а также в жестких условиях эксплуатации при высокой вибрации, высокой запыленности и экстремально низких или высоких температурах.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85°C.
- Отсутствие требования к минимальной нагрузке.
- Полностью герметизированное исполнение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход-выход 1,6 кВ постоянного тока для моделей с индексом G.
- Дистанционное включение и выключение.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы.
- Оборудование для жестких условий эксплуатации с высокой вибрацией, сильной запыленностью и экстремальными температурами.
Параметры выбора модели
| Параметр | Значение |
| Обозначение для заказа | RSDW60G-03 |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18 ~ 75 В постоянного тока |
| Выходное напряжение | 3,3 В |
| Выходной ток | 12 А |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 1 А |
| КПД типовой | 89 % |
| Максимальная емкостная нагрузка на выходе | 28000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18 ~ 75 В постоянного тока |
| Импульсное перенапряжение на входе, не более 100 мс | 100 В постоянного тока |
| Входной фильтр | П-образный |
| Рекомендуемый предохранитель | 6 А, с задержкой срабатывания |
| Блокировка при пониженном входном напряжении | 16 В постоянного тока |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 1 А |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 3,3 В постоянного тока |
| Номинальная выходная мощность | 60 Вт |
| Выходной ток | 12 А |
| Точность установки выходного напряжения | ±1 % |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования, типовая | 250 кГц |
| Подстройка выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка на выходе | 28000 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125 ~ 210 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110°C |
| Блокировка при пониженном входном напряжении | 16 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Поддерживается |
| Включение | R.C относительно -Vin: более 3 ~ 12 В постоянного тока или разомкнутая цепь |
| Выключение | R.C относительно -Vin: менее 1,2 В постоянного тока или короткое замыкание |
| Минимальная нагрузка | Не требуется |
| Исполнение | Полностью герметизированное |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 1000 МОм |
| Условия измерения сопротивления изоляции | 500 В постоянного тока, 25°C, относительная влажность 70 % |
| Емкость изоляции, типовая | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 применимо только для типов 48 В и 110 В |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия кондуктивных помех | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Эмиссия излучаемых помех | Соответствие BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контактный разряд |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульс перенапряжения | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40 ~ +85°C |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 20 ~ 90 % без конденсации |
| Температура хранения | -55 ~ +125°C |
| Влажность при хранении | 10 ~ 95 % без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0 ~ 55°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 1 ~ 3 с, максимум 260°C |
Дерейтинг
| Параметр | Значение |
| Модельный ряд | RSDW60G / RDDW60G, вход 18 ~ 75 В |
| Нагрузка до +45°C | 100 % при естественной конвекции |
| Участок снижения мощности | От +45°C до +85°C |
| Нагрузка при +70°C | Около 50 % |
| Нагрузка при +85°C | Около 25 % |
| Предельная температура по графику | До +105°C с дальнейшим снижением до нуля |
Подстройка выходного напряжения
Для одноканальных моделей серии предусмотрена внешняя подстройка выходного напряжения в пределах ±10 %. Для повышения выходного напряжения подстроечный резистор подключается между выводом Trim и -Vout. Для понижения выходного напряжения подстроечный резистор подключается между выводом Trim и +Vout.
| Параметр | Значение для 3,3 В версии серии G |
| Модель | RSDW60G-03 |
| Номинальное выходное напряжение | 3,3 В |
| Опорное напряжение | 1,24 В |
| R1 | 8,5 кОм |
| R2 | 5,1 кОм |
| R3 | 27 кОм |
| Диапазон подстройки | ±10 % |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры | 2 x 1 x 0,413 дюйма |
| Допуск на размеры | x.xx ±0,35 мм |
| Размер выводов | 1 ±0,1 мм |
| Минимальная длина выступа вывода | 5,6 мм |
| Материал корпуса | Металлический корпус |
Назначение выводов
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Рекомендуемая схема для ЭМС
Для моделей серии G без дополнительных компонентов обеспечивается соответствие по эмиссии помех классу A. Для выполнения требований класса B требуются внешние компоненты.
| Параметр | Значение для RSDW60G-03 |
| C1 | 4,7 мкФ |
| L1 | 3,3 мкГн |
| C2 | 4,7 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Наработка на отказ
| Параметр | Значение |
| MTBF | 205000 ч |
| Методика оценки | MIL-HDBK-217F, 25°C |
Упаковка
| Параметр | Значение |
| Масса изделия | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Количество туб в коробке | 16 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от минимального до максимального значения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
