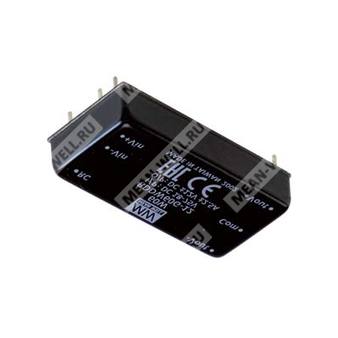

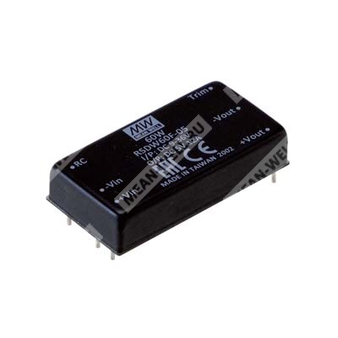

RSDW60G-05 - изолированный DC-DC преобразователь питания мощностью 60 Вт для преобразования входного напряжения 18–75 В постоянного тока в стабилизированное выходное 5 В.
Назначение
RSDW60G-05 представляет собой модульный DC-DC преобразователь серии RSDW60 в корпусе формата 2"x1", предназначенный для эксплуатации в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре. Компонент обеспечивает гальванически развязанное преобразование входного напряжения постоянного тока в одноканальное стабилизированное выходное напряжение 5 В при выходном токе до 12 А.
Расшифровка партномера
| Элемент партномера | Значение |
| R | Серия преобразователей для железнодорожных и транспортных применений |
| S | Одноканальный выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| G | Диапазон входного напряжения 18~75 В постоянного тока, нормальный уровень 48 В |
| 05 | Номинальное выходное напряжение 5 В |
Серия и общие сведения
Серии RSDW60 и RDDW60 представляют собой надежные железнодорожные DC-DC преобразователи мощностью 60 Вт в модульном исполнении 2"x1". Изделия имеют стандартное международное расположение выводов, высокий КПД до 92%, широкий диапазон рабочих температур от -40 до +85°C, вход/выходную изоляцию 1,6 кВ постоянного тока для моделей F/G и 3 кВ постоянного тока для моделей H, а также соответствие железнодорожному стандарту EN50155. Предусмотрены защита от короткого замыкания в непрерывном режиме и другие встроенные защитные функции.
Линейка включает варианты со входными диапазонами 9~36 В, 18~75 В и 40~160 В с соотношением 4:1, а также различные выходные напряжения: 3,3 В, 5 В, 12 В, 15 В, 24 В, 48 В для одноканальных моделей и ±12 В, ±15 В для двухканальных. Преобразователи пригодны для железнодорожного транспорта, трамваев, автобусов и эксплуатации в тяжелых условиях с высокой вибрацией, повышенной запыленностью, а также при очень низких и высоких температурах.
Особенности
- Соответствие железнодорожному стандарту EN50155
- Компактный корпус 2"x1" с низким профилем 10,5 мм
- Широкий входной диапазон 4:1
- Широкий диапазон рабочих температур от -40 до +85°C
- Отсутствие требования к минимальной нагрузке
- Полностью залитое исполнение
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении
- Гальваническая изоляция вход/выход 1,6 кВ постоянного тока для данной модели
- Дистанционное включение и выключение
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы
- Телекоммуникационные и дата-коммуникационные системы
- Беспроводные сети
- Промышленные системы управления
- Измерительные приборы
- Анализаторы
- Оборудование для эксплуатации в условиях высокой вибрации, сильной запыленности и экстремальных температур
Параметры выбора модели
| Параметр | Значение для RSDW60G-05 |
| Обозначение | RSDW60G-05 |
| Нормальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18 ~ 75 В постоянного тока |
| Выходное напряжение | 5 В |
| Выходной ток | 12 А |
| Ток холостого хода | 15 мА |
| Входной ток при полной нагрузке | 1,45 А |
| Типовой КПД | 91% |
| Максимальная емкостная нагрузка | 28000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18 ~ 75 В постоянного тока |
| Номинальное входное напряжение | 48 В постоянного тока |
| Импульсное перенапряжение на входе, не более 100 мс | 100 В постоянного тока |
| Входной фильтр | Пи-образный |
| Рекомендуемый предохранитель | 6 А, замедленного действия |
| Ток холостого хода | 15 мА |
| Входной ток при полной нагрузке | 1,45 А |
| Блокировка при пониженном входном напряжении | 16 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Номинальная мощность | 60 Вт |
| Выходной ток | 12 А |
| Точность установки выходного напряжения | ±1% |
| Пульсации и шум | 100 мВ пик-пик |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Частота преобразования, типовая | 250 кГц |
| Диапазон внешней подстройки выходного напряжения, типовой | ±10% |
| Максимальная емкостная нагрузка | 28000 мкФ |
Защитные функции
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125 ~ 210% от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110°C |
| Блокировка при пониженном входном напряжении | 16 В постоянного тока |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление включением | Включение при R.C относительно -Vin более 3~12 В постоянного тока или при разомкнутой цепи |
| Дистанционное управление выключением | Выключение при R.C относительно -Vin менее 1,2 В постоянного тока или при коротком замыкании |
| Охлаждение | Естественная конвекция |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 1000 МОм, при 500 В постоянного тока, 25°C, 70% относительной влажности |
| Изоляционная емкость, типовая | 1500 пФ |
| Одобрение по требованиям безопасности | EAC TP TC 020/2011 |
| Железнодорожные стандарты | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | Соответствие BS EN/EN55032 |
| Электростатический разряд | Уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Импульсные помехи | Уровень 1, ±0,5 кВ |
| Импульс перенапряжения | Уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | Уровень 2, 10 В |
| Устойчивость к магнитному полю | 10 А/м |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +85°C |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 20% ~ 90% без конденсации |
| Температура хранения | -55 ~ +125°C |
| Влажность при хранении | 10% ~ 95% без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0 ~ 55°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | Максимум 260°C в течение 1 ~ 3 с на расстоянии 1,5 мм от корпуса |
Нагрузочная способность по температуре
Для моделей G с диапазоном входа 18~75 В постоянного тока при естественной конвекции допускается работа на 100% нагрузки до температуры окружающей среды 45°C. Далее требуется снижение мощности: около 75% нагрузки при 60°C, около 50% при 70°C, около 25% при 85°C. При 105°C работа не допускается.
Внешняя подстройка выходного напряжения
Для одноканальных моделей предусмотрена внешняя подстройка выходного напряжения в пределах ±10% с использованием резистора подстройки на выводе Trim.
Для повышения выходного напряжения резистор подключается между выводом Trim и -Vo. Для понижения выходного напряжения резистор подключается между выводом Trim и +Vo.
Параметры подстройки для модели RSDW60G-05
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Опорное напряжение | 1,24 В |
| R1 | 15,47 кОм |
| R2 | 5,1 кОм |
| R3 | 33 кОм |
| Диапазон подстройки | ±10% |
Механическое исполнение
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габариты в дюймах | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Размер выводов | 1 ± 0,1 мм |
| Допуск на размеры | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Наработка на отказ
| Параметр | Значение |
| MTBF | 205 тыс. ч по MIL-HDBK-217F при 25°C |
Упаковка
| Параметр | Значение |
| Масса изделия | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Количество туб в коробке | 16 туб |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Рекомендации по ЭМС для модели RSDW60G-05
Для моделей G без дополнительных внешних компонентов обеспечивается соответствие по излучению помех классу A по BS EN/EN55032.
Для достижения класса B по BS EN/EN55032 для RSDW60G-05 требуются внешние компоненты:
| Компонент | Номинал |
| C1 | 4,7 мкФ |
| L1 | 3,3 мкГн |
| C2 | 4,7 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего значения диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- В составе конечного оборудования необходимо повторно подтвердить соответствие требованиям по электромагнитной совместимости.
