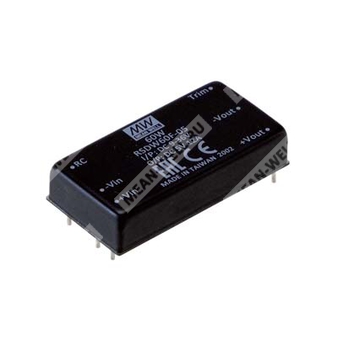

RSDW60G-12 - изолированный DC-DC преобразователь постоянного тока мощностью 60 Вт для систем с номинальным входом 48 В и стабилизированным выходом 12 В.
Описание
RSDW60G-12 относится к серии модульных надежных железнодорожных DC-DC преобразователей RSDW60/RDDW60 в корпусе 2"x1". Исполнение рассчитано на применение в подвижном составе, транспортной и промышленной аппаратуре, а также в жестких условиях эксплуатации с повышенной вибрацией, запыленностью и расширенным температурным диапазоном.
Преобразователь соответствует железнодорожному стандарту EN50155, имеет гальваническую развязку вход-выход, широкий диапазон входного напряжения 4:1, защиту от короткого замыкания, перегрузки, перенапряжения, перегрева и блокировку при пониженном входном напряжении. Для модели RSDW60G-12 предусмотрен одиночный стабилизированный выход 12 В.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Расширенный рабочий температурный диапазон от -40 до +85°C.
- Отсутствие требования к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход/выход 1,6 кВ DC для моделей классов F/G.
- Дистанционное включение и выключение.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Аппаратура для эксплуатации в условиях высокой вибрации, сильной запыленности, крайне низких или высоких температур.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC-DC преобразователей |
| S | Один выход |
| DW60 | Номинальная мощность 60 Вт |
| G | Диапазон входного напряжения 18...75 В DC, номинал 48 В DC |
| 12 | Выходное напряжение 12 В DC |
Основные электрические параметры
| Параметр | Значение |
| Партномер | RSDW60G-12 |
| Тип преобразователя | Изолированный DC-DC преобразователь |
| Количество выходов | 1 |
| Номинальная выходная мощность | 60 Вт |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18...75 В DC |
| Выходное напряжение | 12 В DC |
| Выходной ток | 5 А |
| КПД, типовое значение | 92% |
| Максимальная емкостная нагрузка | 5850 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18...75 В DC |
| Входной ток без нагрузки | 15 мА |
| Входной ток при полной нагрузке | 1,45 А |
| Импульсное перенапряжение на входе, не более 100 мс | 100 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый входной предохранитель | 6 А, замедленного действия |
| Порог блокировки по пониженному входному напряжению | 16 В DC |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Точность выходного напряжения | ±1% |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входу | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Подстройка выходного напряжения | ±10% тип. |
| Максимальная емкостная нагрузка | 5850 мкФ |
| Частота преобразования, типовая | 250 кГц |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125...210% от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110°C |
| Блокировка по пониженному входному напряжению | 16 В DC |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Есть |
| Условие включения | Напряжение между выводом дистанционного управления и -Vin: 3...12 В DC или разомкнутая цепь |
| Условие выключения | Напряжение между выводом дистанционного управления и -Vin менее 1,2 В DC или короткое замыкание |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,6 кВ DC |
| Сопротивление изоляции вход-выход | 1000 МОм |
| Условия измерения сопротивления изоляции | 500 В DC, 25°C, 70% относительной влажности |
| Емкость изоляции, типовая | 1500 пФ |
| Одобрение по безопасности | EAC TP TC 020/2011 |
| Железнодорожные стандарты | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85°C |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,05%/°C в диапазоне 0...55°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | 260°C максимум, 1...3 с, на расстоянии 1,5 мм от корпуса |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Масса | 37,6 г |
| Полное исполнение | Залитый модуль |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Подстройка выходного напряжения
Для одиночных выходных моделей предусмотрена внешняя подстройка выходного напряжения в пределах ±10%.
Для повышения выходного напряжения подстроечный резистор подключается между выводом Trim и -Vout. Для понижения выходного напряжения подстроечный резистор подключается между выводом Trim и +Vout.
Для модели RSDW60G-12 в таблице подстройки указаны следующие внутренние расчетные параметры:
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Опорное напряжение | 2,50 В |
| R1 | 38 кОм |
| R2 | 10 кОм |
| R3 | 68 кОм |
| Диапазон подстройки | ±10% |
Дерейтинг
Для моделей серии G с диапазоном входного напряжения 18...75 В DC допускается работа при естественной конвекции с полной нагрузкой до температуры окружающей среды 45°C. В диапазоне от 45°C до 85°C нагрузка должна снижаться по кривой дерейтинга. На графике также показано дальнейшее снижение допустимой нагрузки до нуля при повышении температуры до 105°C.
Рекомендации по ЭМС
Для исполнения серии G соответствие требованиям BS EN/EN55032 по эмиссии класса A обеспечивается без дополнительных внешних компонентов.
Для соответствия BS EN/EN55032 классу B для RSDW60G-12 требуются следующие внешние компоненты:
| Компонент | Значение |
| C1 | 4,7 мкФ |
| L1 | 3,3 мкГн |
| C2 | 4,7 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Надежность
| Параметр | Значение |
| MTBF | 205000 ч |
| Методика оценки | MIL-HDBK-217F, 25°C |
Упаковка
| Параметр | Значение |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
