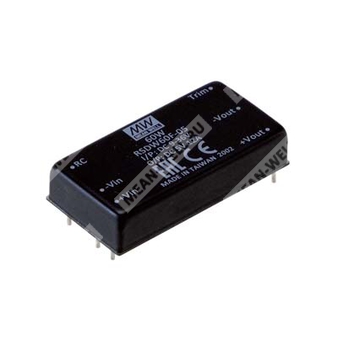

RSDW60G-15 - изолированный DC-DC преобразователь мощностью 60 Вт для питания оборудования от номинальной шины 48 В с выходом 15 В.
Описание
RSDW60G-15 представляет собой модульный изолированный DC-DC преобразователь серии RSDW60 в корпусе формата 2x1 дюйм, предназначенный для применения в железнодорожной, транспортной, телекоммуникационной и промышленной аппаратуре. Модель относится к исполнению с одиночным выходом, рассчитана на работу от широкого диапазона входного напряжения 18…75 В постоянного тока и формирует стабилизированное выходное напряжение 15 В при выходной мощности до 60 Вт.
Изделие соответствует железнодорожному стандарту EN50155, имеет широкий диапазон рабочих температур, не требует минимальной нагрузки, выполнено в полностью залитом исполнении и оснащено комплексом защит: от короткого замыкания, перегрузки, перенапряжения, перегрева и пониженного входного напряжения. Конвертер ориентирован на эксплуатацию в условиях вибрации, запыленности и расширенного температурного диапазона.
Особенности
- соответствие железнодорожному стандарту EN50155;
- компактный корпус 2x1 дюйм с низким профилем 10,5 мм;
- широкий диапазон входного напряжения 4:1;
- широкий диапазон рабочих температур от минус 40 до плюс 85 °C;
- отсутствие требования к минимальной нагрузке;
- полностью залитое исполнение;
- защита от короткого замыкания в непрерывном режиме;
- защита от перегрузки;
- защита от перенапряжения;
- защита от перегрева;
- блокировка при пониженном входном напряжении;
- изоляция вход-выход 1,6 кВ DC для моделей F/G;
- дистанционное включение и выключение;
- возможность внешней подстройки выходного напряжения для моделей с одиночным выходом.
Применение
- автобусные, трамвайные, метрополитенные и железнодорожные системы;
- телекоммуникационные и дата-коммуникационные системы;
- беспроводные сети;
- средства промышленного управления;
- измерительное оборудование;
- анализаторы;
- оборудование для тяжелых условий эксплуатации при высокой вибрации, сильной запыленности, экстремально низкой или высокой температуре.
Расшифровка партномера
| Элемент обозначения | Значение |
| R | Серия преобразователей для железнодорожных применений |
| S | Одиночный выход |
| DW60 | Номинальная мощность 60 Вт |
| G | Диапазон входного напряжения 18…75 В DC, номинальная шина 48 В |
| 15 | Выходное напряжение 15 В DC |
Основные электрические параметры
| Параметр | Значение |
| Партномер | RSDW60G-15 |
| Серия | RSDW60 |
| Тип выхода | Одиночный |
| Номинальная мощность | 60 Вт |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 18…75 В DC |
| Выходное напряжение | 15 В DC |
| Выходной ток | 4 А |
| Типовой КПД | 92 % |
| Максимальная емкостная нагрузка на выходе | 3900 мкФ |
| Ток потребления без нагрузки | 15 мА |
| Ток потребления при полной нагрузке | 1,45 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…75 В DC |
| Номинальная входная шина | 48 В DC |
| Предельное импульсное входное напряжение, не более 100 мс | 100 В DC |
| Входной фильтр | Пи-фильтр |
| Рекомендуемый предохранитель | 6 А, замедленного действия |
| Блокировка при пониженном входном напряжении | 16 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В DC |
| Точность установки выходного напряжения | ±1 % |
| Номинальный выходной ток | 4 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 3900 мкФ |
| Частота преобразования, типовая | 250 кГц |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125…210 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Защита по пониженному входному напряжению | Порог 16 В DC |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | напряжение между входом дистанционного управления и минусом входа более 3…12 В DC или разомкнутая цепь |
| Выключение | напряжение между входом дистанционного управления и минусом входа менее 1,2 В DC или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от минус 40 до плюс 85 °C |
| Максимальная температура корпуса | плюс 110 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | от минус 55 до плюс 125 °C |
| Влажность при хранении | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,05 % на °C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | на расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,6 кВ DC |
| Сопротивление изоляции | 1000 МОм, при 500 В DC, 25 °C, 70 % относительной влажности |
| Емкость изоляции, типовая | 1500 пФ |
| Стандарты железнодорожного применения | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для типов 48 В и 110 В |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | соответствие BS EN/EN55032 |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ при контакте |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Устойчивость к наведенным кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры в дюймах | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Размер вывода | 1 ±0,1 мм |
| Допуск на размеры | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение для RSDW60G-15 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Внешняя подстройка выходного напряжения
Для моделей с одиночным выходом предусмотрена внешняя подстройка напряжения в пределах ±10 %. При повышении выходного напряжения подстроечный резистор подключается между выводом Trim и минусом выхода. При понижении выходного напряжения резистор подключается между выводом Trim и плюсом выхода.
| Параметр | Значение для 15 В версии серии G |
| Номинальное выходное напряжение | 15 В |
| Опорное напряжение | 2,50 В |
| R1 | 50 кОм |
| R2 | 10 кОм |
| R3 | 73,2 кОм |
| Диапазон подстройки | ±10 % |
Режим снижения мощности
Для моделей серии G с диапазоном входа 18…75 В при естественной конвекции допускается работа на полной мощности до температуры окружающей среды 60 °C. В диапазоне от 60 до 85 °C требуется снижение выходной мощности. При 85 °C допустимая нагрузка снижается примерно до 25 %.
Компоненты для соответствия требованиям по ЭМС
Для моделей серии G без дополнительных внешних компонентов обеспечивается соответствие классу A по BS EN/EN55032. Для достижения класса B требуются внешние компоненты на входе и между входом и выходом.
| Параметр | Значение для RSDW60G-15 |
| C1 | 4,7 мкФ |
| L1 | 3,3 мкГн |
| C2 | 4,7 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Наработка на отказ
| Параметр | Значение |
| MTBF | 205 тыс. ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение для моделей F/G, включая RSDW60G-15 |
| Масса изделия | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. в 16 тубах |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Габариты коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, для модели G это 48 В DC, при номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
