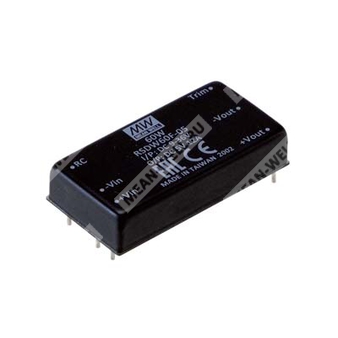

RSDW60G-24 - изолированный модульный DC-DC преобразователь для преобразования входного напряжения 18–75 В постоянного тока в стабилизированное 24 В постоянного тока.
Описание
RSDW60G-24 относится к серии RSDW60/RDDW60 компании MEAN WELL и представляет собой надежный железнодорожный DC-DC преобразователь в корпусе формата 2"x1". Модель предназначена для работы в системах с номинальным входом 48 В постоянного тока и поддерживает широкий диапазон входного напряжения 18…75 В постоянного тока.
Преобразователь выполнен в полностью залитом исполнении, имеет международный стандарт расположения выводов, обеспечивает высокую эффективность, гальваническую изоляцию входа и выхода, дистанционное включение и отключение, а также комплекс встроенных защит. Модель ориентирована на применение в железнодорожной технике, транспорте, телекоммуникационном и промышленном оборудовании, а также в жестких условиях эксплуатации с вибрацией, пылью и расширенным температурным диапазоном.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Диапазон рабочих температур от -40 до +85 °C.
- Работа без минимальной нагрузки.
- Полностью залитое исполнение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева, пониженного входного напряжения с блокировкой.
- Гальваническая изоляция вход/выход 1,6 кВ постоянного тока.
- Дистанционное включение и отключение.
Применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Оборудование для эксплуатации в условиях высокой вибрации, сильной запыленности, экстремально низких или высоких температур.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия надежных железнодорожных DC-DC преобразователей |
| S | Один выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| G | Диапазон входного напряжения 18…75 В постоянного тока, номинал 48 В |
| 24 | Выходное напряжение 24 В постоянного тока |
Основные электрические параметры
| Параметр | Значение |
| Обозначение модели | RSDW60G-24 |
| Серия | RSDW60 / RDDW60 |
| Тип выхода | Один выход |
| Номинальная мощность | 60 Вт |
| Номинальное входное напряжение | 48 В постоянного тока |
| Диапазон входного напряжения | 18…75 В постоянного тока |
| Выходное напряжение | 24 В постоянного тока |
| Выходной ток | 2,5 А |
| КПД типовой | 92 % |
| Потребляемый ток без нагрузки | 15 мА |
| Потребляемый ток при полной нагрузке | 1,45 А |
| Максимальная емкостная нагрузка на выходе | 2000 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 18…75 В постоянного тока |
| Номинальный вход | 48 В постоянного тока |
| Допустимое импульсное перенапряжение на входе, не более 100 мс | 100 В постоянного тока |
| Входной фильтр | П-образный |
| Рекомендуемый входной предохранитель | 6 А, замедленного действия |
| Порог блокировки по пониженному входному напряжению | 16 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Точность установки выходного напряжения | ±1 % |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входу | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Подстройка выходного напряжения | ±10 % тип. |
| Частота преобразования типовая | 250 кГц |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125…210 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Защита по пониженному входному напряжению | Блокировка при 16 В постоянного тока |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Есть |
| Состояние включено | Напряжение между выводом дистанционного управления и отрицательным входом более 3…12 В постоянного тока или разомкнутая цепь |
| Состояние выключено | Напряжение между выводом дистанционного управления и отрицательным входом менее 1,2 В постоянного тока или короткое замыкание |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,6 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 1000 МОм |
| Условия измерения сопротивления изоляции | 500 В постоянного тока, 25 °C, 70 % относительной влажности |
| Емкость изоляции типовая | 1500 пФ |
| Стандарт безопасности | EAC TP TC 020/2011, для типов на 48 В и 110 В дополнительно EAC TP TC 004 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | Соответствие BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | Соответствие BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | не более +110 °C |
| Рабочая влажность | 20…90 % относительной влажности, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10…95 % относительной влажности, без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | на расстоянии 1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Дерейтинг
| Условие | Значение |
| Модельный ряд | RSDW60G / RDDW60G, вход 18…75 В |
| Нагрузка до температуры окружающей среды +45 °C | 100 % |
| Далее | снижение мощности по кривой дерейтинга |
| Предельная температура окружающей среды | +85 °C |
| Условие охлаждения | естественная конвекция |
Подстройка выходного напряжения
Для повышения выходного напряжения подстроечный резистор подключается между выводом подстройки и отрицательным выходом. Для понижения выходного напряжения подстроечный резистор подключается между выводом подстройки и положительным выходом. Диапазон подстройки составляет ±10 % и применяется только к моделям с одним выходом.
| Параметр для RSDW60G-24 | Значение |
| Номинальное выходное напряжение | 24 В |
| Опорное напряжение | 2,50 В |
| R1 | 86 кОм |
| R2 | 10 кОм |
| R3 | 75 кОм |
| Диапазон подстройки | ±10 % |
Выводы
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/отключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Подстройка |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 10,5 мм |
| Габаритные размеры в дюймах | 2 × 1 × 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Размер выводов | 1 ±0,1 мм |
| Допуск по размерам | x.xx ±0,35 мм |
| Минимальная длина выступающего вывода | 5,6 мм минимум |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 205000 часов |
| Методика оценки | MIL-HDBK-217F, 25 °C |
Упаковка
| Параметр | Значение |
| Масса изделия | 37,6 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Количество туб в коробке | 16 |
| Масса одной тубы | 730 г |
| Масса одной коробки | 12,5 кг |
| Размер коробки | 545 × 145 × 220 мм |
Рекомендуемая схема для соответствия по ЭМС
Для моделей серии G с входом 18…75 В соответствие классу A по BS EN/EN55032 обеспечивается без дополнительных компонентов. Для соответствия классу B требуются внешние компоненты.
| Позиционное обозначение | Значение для RSDW60G-24 |
| C1 | 4,7 мкФ |
| L1 | 3,3 мкГн |
| C2 | 4,7 мкФ |
| C3 | 2200 пФ |
| C4 | 2200 пФ |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %. Для моделей группы G номинальное входное напряжение составляет 48 В постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС.
