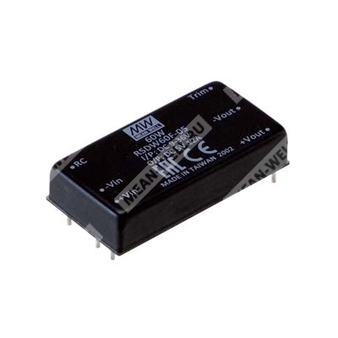

RSDW60H-12 - изолированный модульный DC-DC преобразователь 60 Вт для преобразования входного постоянного напряжения 40–160 В в стабилизированные 12 В постоянного тока.
Описание
RSDW60H-12 — представитель серии RSDW60/RDDW60, выполненный в модульном корпусе формата 2"x1" и предназначенный для применения в железнодорожной, транспортной и промышленной аппаратуре. Изделие соответствует требованиям железнодорожного стандарта EN50155, рассчитано на работу в широком диапазоне входного напряжения и в расширенном температурном диапазоне окружающей среды.
Преобразователь имеет один выход, гальваническую развязку входа и выхода, металлический корпус, полностью залитое исполнение, дистанционное включение и выключение, а также встроенные защиты по короткому замыканию, перегрузке, перенапряжению, перегреву и понижению входного напряжения.
Модель ориентирована на питание оборудования в условиях вибрации, запыленности и тяжелых температурных режимов, характерных для подвижного состава, автобусов, трамваев, систем связи, промышленной автоматизации и измерительной техники.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Диапазон рабочих температур от -40 до +85 °C.
- Работа без минимальной нагрузки.
- Полностью герметизированное исполнение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход/выход 3 кВ DC для моделей с индексом H.
- Дистанционное управление включением и выключением.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Аналитическое оборудование.
- Оборудование для условий высокой вибрации, сильной запыленности и экстремально низких или высоких температур.
Расшифровка партномера
| Элемент обозначения | Значение |
| R | Серия преобразователей для железнодорожных применений |
| S | Один выход |
| DW60 | Номинальная мощность 60 Вт |
| H | Диапазон входного напряжения 40–160 В DC, номинально 110 В DC |
| 12 | Выходное напряжение 12 В DC |
Основные электрические параметры модели RSDW60H-12
| Параметр | Значение |
| Партномер | RSDW60H-12 |
| Тип преобразователя | Изолированный DC-DC преобразователь |
| Количество выходов | 1 |
| Номинальная мощность | 60 Вт |
| Номинальное входное напряжение | 110 В DC |
| Диапазон входного напряжения | 40–160 В DC |
| Выходное напряжение | 12 В DC |
| Выходной ток | 5 А |
| КПД типовой | 89 % |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 40–160 В DC |
| Номинальное входное напряжение | 110 В DC |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 630 мА |
| Импульсное входное перенапряжение, не более 100 мс | 200 В DC |
| Входной фильтр | Pi-тип |
| Рекомендуемый предохранитель | 3 А, замедленного действия |
| Порог блокировки по пониженному входному напряжению | 34 В DC |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Точность выходного напряжения | ±1 % |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Линейная стабилизация | ±0,2 % |
| Стабилизация по нагрузке | ±0,5 % |
| Частота переключения, типовая | 250 кГц |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
| Максимальная емкостная нагрузка | 5850 мкФ |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125–210 % от номинальной выходной мощности, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
| Блокировка при пониженном входном напряжении | 34 В DC |
Функции управления
| Параметр | Значение |
| Дистанционное включение | R.C относительно -Vin: более 3–12 В DC или разомкнутая цепь |
| Дистанционное выключение | R.C относительно -Vin: менее 1,2 В DC или короткое замыкание |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 3 кВ DC |
| Сопротивление изоляции вход/выход | 1000 МОм, при 500 В DC, 25 °C, 70 % RH |
| Изоляционная емкость, типовая | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Значение |
| Кондуктивные помехи | BS EN/EN55032, класс A/B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, ±0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура окружающей среды | от -40 до +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20–90 % RH без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10–95 % RH без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0–55 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки выводов | На расстоянии 1,5 мм от корпуса: 260 °C, 1–3 с максимум |
Дерейтинг
| Условие | Значение |
| Охлаждение | Естественная конвекция |
| Полная нагрузка | До +45 °C |
| Снижение допустимой нагрузки | Выше +45 °C |
| Работа при высокой температуре | До +85 °C с дерейтингом |
Параметры подстройки выходного напряжения
Для моделей с одним выходом предусмотрена внешняя подстройка выходного напряжения в пределах ±10 % с использованием внешнего резистора на выводе Trim.
| Параметр | Значение для RSDW60H-12 |
| Номинальное выходное напряжение | 12 В |
| Опорное напряжение | 2,50 В |
| R1 | 38 кОм |
| R2 | 10 кОм |
| R3 | 68 кОм |
| Диапазон подстройки | ±10 % |
Подключение выводов
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/выключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 10,5 мм |
| Габаритные размеры | 2 × 1 × 0,413 дюйма |
| Размер вывода | 1 ± 0,1 мм |
| Допуск по размерам | x.xx ±0,35 мм |
| Материал корпуса | Металлический корпус |
| Масса | 45 г |
Упаковка
| Параметр | Значение |
| Тип упаковки | Трубка |
| Количество в трубке | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной трубки | 910 г |
| Масса одной коробки | 15 кг |
| Размер коробки | 545 × 145 × 220 мм |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 205 тыс. ч |
| Методика оценки | MIL-HDBK-217F, 25 °C |
Рекомендуемая схема по ЭМС для модели H
Для моделей с входом 40–160 В предусмотрены внешние компоненты для соответствия требованиям по эмиссии.
| Режим соответствия | Компоненты |
| Класс A | L1 = 68 мкГн; C1–C8 = 0,68 мкФ; C9–C12 = 4700 пФ |
| Класс B для 5/12 В | L1 = 68 мкГн; L2 = 2,2 мГн; C1–C10 = 0,68 мкФ; C11–C14 = 4700 пФ; C15–C16 = 47 пФ |
| Класс B для 24/48 В | L1 = 68 мкГн; L2 = 2,2 мГн; C1–C10 = 0,68 мкФ; C11–C14 = 4700 пФ; C15–C16 = 33 пФ |
Примечания
- Все параметры указаны при номинальном входном напряжении для моделей H, равном 110 В DC, при номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
