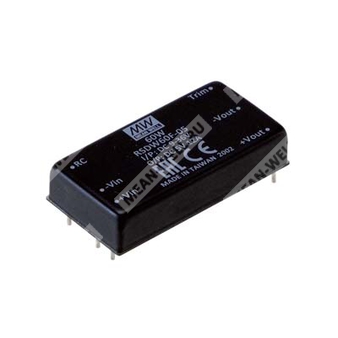

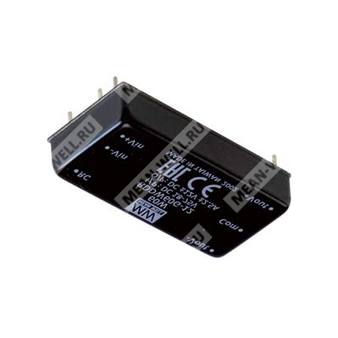

RSDW60H-48 - изолированный DC-DC преобразователь для преобразования входного постоянного напряжения 40–160 В в стабилизированное выходное напряжение 48 В.
Назначение
RSDW60H-48 — модульный DC-DC преобразователь серии RSDW60/RDDW60 в корпусе 2"x1", предназначенный для применения в железнодорожной, транспортной и промышленной аппаратуре. Изделие обеспечивает гальванически развязанное преобразование постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 48 В постоянного тока при номинальной мощности 60 Вт.
Расшифровка партномера
| Фрагмент партномера | Значение |
| R | Серия преобразователей для железнодорожных и жестких условий эксплуатации |
| S | Одноканальный выход |
| DW60 | Номинальная выходная мощность 60 Вт |
| H | Диапазон входного напряжения 40–160 В постоянного тока, номинал 110 В |
| 48 | Выходное напряжение 48 В постоянного тока |
Описание
Серия RSDW60 и RDDW60 представляет собой надежные железнодорожные DC-DC преобразователи модульного исполнения мощностью 60 Вт в корпусе 2"x1". Преобразователи имеют международный стандарт расположения выводов, высокий КПД до 92%, широкий диапазон рабочих температур от -40 до +85 °C, вход-выходную изоляцию 1,6 кВ постоянного тока для моделей F/G и 3 кВ постоянного тока для моделей H, а также соответствуют железнодорожному стандарту EN50155. Предусмотрены защита от короткого замыкания в непрерывном режиме и иные защитные функции. Серия охватывает диапазоны входного напряжения 9–36 В, 18–75 В и 40–160 В с коэффициентом расширения 4:1, а также различные варианты выходных напряжений для одноканальных и двухканальных исполнений. Изделия рассчитаны на применение на железной дороге, в трамваях, автобусах, а также в тяжелых условиях эксплуатации с высокой вибрацией, высокой запыленностью и экстремальными температурами.
Особенности
- Соответствие железнодорожному стандарту EN50155.
- Компактный корпус 2"x1" с низким профилем 10,5 мм.
- Широкий диапазон входного напряжения 4:1.
- Широкий диапазон рабочих температур от -40 до +85 °C.
- Отсутствие требований к минимальной нагрузке.
- Полностью залитое исполнение.
- Защиты: короткое замыкание в непрерывном режиме, перегрузка, перенапряжение, перегрев, блокировка при пониженном входном напряжении.
- Гальваническая изоляция вход/выход 3 кВ постоянного тока для моделей H.
- Дистанционное включение и отключение.
Области применения
- Автобусные, трамвайные, метрополитенные и железнодорожные системы.
- Системы связи и передачи данных.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Оборудование для условий с высокой вибрацией, сильной запыленностью, а также при крайне низких или высоких температурах.
Параметры модели RSDW60H-48
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 40–160 В постоянного тока |
| Номинальное входное напряжение | 110 В постоянного тока |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 610 мА |
| Импульсное входное перенапряжение, не более 100 мс | 200 В постоянного тока |
| Входной фильтр | П-образный |
| Рекомендуемый предохранитель | 3 А, замедленного действия |
| Блокировка при пониженном входном напряжении | 34 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В постоянного тока |
| Номинальная выходная мощность | 60 Вт |
| Выходной ток | 1,25 А |
| КПД, типовое значение | 88,5 % |
| Максимальная емкостная нагрузка на выходе | 390 мкФ |
| Точность выходного напряжения | ±1 % |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования, типовое значение | 250 кГц |
| Диапазон внешней подстройки выходного напряжения | ±10 % |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 125–210 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Максимальная температура корпуса 110 °C |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | R.C относительно -Vin: более 3–12 В постоянного тока или разомкнутая цепь |
| Отключение | R.C относительно -Vin: менее 1,2 В постоянного тока или короткое замыкание |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 3 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 1000 МОм, при 500 В постоянного тока, 25 °C, 70 % RH |
| Емкость изоляции, типовое значение | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для типов 48 Vin/110 Vin |
| Железнодорожный стандарт | EN50155 / IEC60571, включая EN61373 по удару и вибрации, EN50121-3-2 по ЭМС |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 | Класс A/Класс B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | См. схемы внешних компонентов |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±8 кВ по воздуху, ±6 кВ контакт |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, ±0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, ±0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 2, 10 В |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8 | 10 А/м |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 20–90 % RH без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10–95 % RH без конденсации |
| Температурный коэффициент | 0,05 %/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 260 °C, не более 1–3 с |
Дерейтинг
| Параметр | Значение |
| Модель дерейтинга | Для H-моделей 40–160 Vin |
| Полная нагрузка | До 50 °C для выходов 12 В/24 В; до 35 °C для выходов 5 В/48 В |
| Снижение допустимой нагрузки | Согласно графику в зависимости от температуры окружающей среды |
| Работа при повышенной температуре | Допускается с уменьшением нагрузки вплоть до 0 % при 105 °C |
Внешние компоненты для обеспечения ЭМС для RSDW60H-48
Для соответствия классу A по BS EN/EN55032:
| Обозначение | Номинал |
| L1 | 68 мкГн |
| C1 | 0,68 мкФ |
| C2 | 0,68 мкФ |
| C3 | 0,68 мкФ |
| C4 | 0,68 мкФ |
| C5 | 0,68 мкФ |
| C6 | 0,68 мкФ |
| C7 | 0,68 мкФ |
| C8 | 0,68 мкФ |
| C9 | 4700 пФ |
| C10 | 4700 пФ |
| C11 | 4700 пФ |
| C12 | 4700 пФ |
Для соответствия классу B по BS EN/EN55032:
| Обозначение | Номинал |
| L1 | 68 мкГн |
| L2 | 2,2 мГн |
| C1 | 0,68 мкФ |
| C2 | 0,68 мкФ |
| C3 | 0,68 мкФ |
| C4 | 0,68 мкФ |
| C5 | 0,68 мкФ |
| C6 | 0,68 мкФ |
| C7 | 0,68 мкФ |
| C8 | 0,68 мкФ |
| C9 | 0,68 мкФ |
| C10 | 0,68 мкФ |
| C11 | 4700 пФ |
| C12 | 4700 пФ |
| C13 | 4700 пФ |
| C14 | 4700 пФ |
| C15 | 33 пФ |
| C16 | 33 пФ |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 x 25,4 x 10,5 мм |
| Габаритные размеры в дюймах | 2 x 1 x 0,413 дюйма |
| Материал корпуса | Металлический корпус |
| Размер выводов | 1 ± 0,1 мм |
| Допуск по размерам | x.xx ±0,35 мм |
Назначение выводов
| Номер вывода | Назначение для RSDW60 |
| 1 | +Vin |
| 2 | -Vin |
| 3 | Дистанционное включение/отключение |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Подстройка выходного напряжения
Для одноканальных моделей предусмотрена внешняя подстройка выходного напряжения в пределах ±10 %. Для повышения выходного напряжения резистор подстройки подключается между выводом Trim и -Vo. Для понижения выходного напряжения резистор подключается между выводом Trim и +Vo.
| Параметр для RSDW60H-48 | Значение |
| Номинальное выходное напряжение | 48 В |
| Опорное напряжение | 2,50 В |
| R1 | 182 кОм |
| R2 | 10 кОм |
| R3 | 80,6 кОм |
| Диапазон подстройки | ±10 % |
Надежность
| Параметр | Значение |
| MTBF | 205 тыс. ч по MIL-HDBK-217F при 25 °C |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 45 г |
| Количество в тубе | 18 шт. |
| Максимальное количество в коробке | 288 шт. |
| Масса одной тубы | 910 г |
| Масса одной коробки | 15 кг |
| Размер коробки | 545 x 145 x 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0 % до 100 % номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
