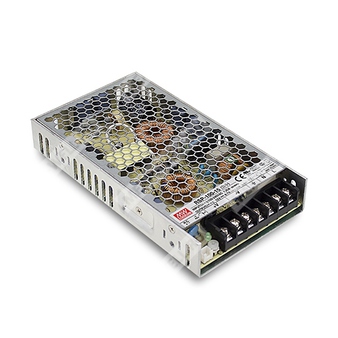

RSP-100-12 - импульсный источник питания 100 Вт с активной коррекцией коэффициента мощности и выходом 12 В.
Партномер: RSP-100-12
Расшифровка партномера
| Обозначение |
Расшифровка |
| RSP |
Серия источников питания Mean Well RSP с одним выходом и функцией PFC |
| 100 |
Номинальная мощность 100 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Краткое описание
RSP-100-12 представляет собой закрытый AC/DC источник питания промышленного назначения с одним выходом, рассчитанный на питание от сети переменного тока широкого диапазона и обеспечивающий стабилизированное напряжение 12 В постоянного тока. Модель относится к серии с активной коррекцией коэффициента мощности, предназначена для работы с конвекционным охлаждением и ориентирована на применение в промышленной автоматике, измерительных системах и другом оборудовании, требующем компактного источника питания с высокой эффективностью и встроенными защитами.
Особенности
- Универсальный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Охлаждение за счёт свободной конвекции.
- Встроенное дистанционное управление включением/выключением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация включения.
Области применения
- Системы промышленной автоматизации.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Стенды и установки для обкатки и испытаний.
- Радиочастотные применения.
Параметры выхода
| Выходное напряжение | 12 В |
| Номинальный ток | 8,5 А |
| Диапазон тока | 0 ~ 8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Диапазон подстройки выходного напряжения | 11,4 ~ 13,2 В |
Параметры входа
| Диапазон входного напряжения | 85 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД | 86% |
| Пусковой ток | 30 А при 230 В AC, холодный запуск |
| Типичный входной ток | 1,1 А при 115 В AC; 0,55 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Сигнал дистанционного управления
| Дистанционное включение | CN1: 0 ~ 0,8 В постоянного тока — включено; 4 ~ 10 В постоянного тока — выключено |
Условия эксплуатации
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибростойкость | 10 ~ 500 Гц, 2G, по 10 мин. на цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс перенапряжения | III |
| Категория установки | До 2000 м над уровнем моря |
| Соответствие стандартам безопасности | UL62368-1, TÜV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, EAC TP TC 004, GB4943.1, BSMI CNS14336-1, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005 (кроме 48 В), Design refer to AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/EN55032 Class B, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, light industry level, BS EN/EN55035, EAC TP TC 020 |
Надёжность, размеры и упаковка
| MTBF | 2325,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 288,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 99 × 30 мм |
| Масса | 0,52 кг |
| Упаковка | 24 шт.; 14,5 кг / 0,81 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого экранированного провода с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Настоятельно рекомендуется, чтобы внешнее выходное ёмкостное накопление не превышало 5000 мкФ.
- Для безвентиляторных моделей при высоте эксплуатации выше 2000 м — снижение температуры 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м.
