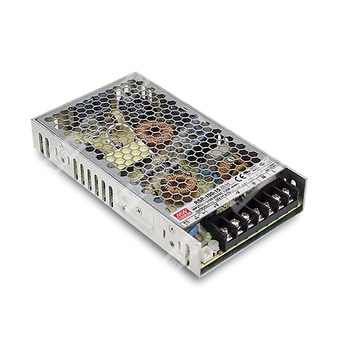

RSP-100-13.5
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон
Встроенная функция активной коррекции коэффициента мощности
КПД до 86,5%
Охлаждение посредством естественной конвекции воздуха
Встроенное дистанционное включение/выключение
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Светодиодная индикация питания
Применение
Аппаратура автоматизации и управления
Измерительные и тестовые инструменты
Оборудование для лазерных систем
Стендовые установки для обжига
Радиочастотное оборудование
Описание
RSP-100 – это закрытый импульсный источник питания переменного/постоянного тока мощностью 100 Вт. Данная серия предназначена для работы в диапазоне входных напряжений 85~264В переменного тока и включает модели с наиболее востребованными в отрасли значениями выходных напряжений постоянного тока. Охлаждение каждого источника обеспечивается свободной конвекцией воздуха, эксплуатация возможна при температуре до 70°C.
Cпецификация
Модель: RSP-100-13.5
Выходные параметры
Напряжение постоянного тока: 13,5 В
Номинальный ток: 7,5 А
Диапазон рабочего тока: 0 ~ 7,5 А
Номинальная мощность: 101,25 Вт
Пульсации: 100 мВ п.п.
Диапазон подстройки напряжения: 12,8 ~ 14,9 В
Точность выходного напряжения: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±0,5%
Время готовности / время нарастания выходного напряжения: 600 мс, 30 мс при полной нагрузке
Время удержания напряжения: 16 мс при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока
Диапазон частоты входного напряжения: 47 ~ 63 Гц
Коэффициент мощности: PF>0.93 при 230 В AC; PF>0.98 при 115 В AC (полная нагрузка)
КПД: 86,5%
Потребляемый ток AC: 1,1 A / 115 В AC; 0,55 A / 230 В AC
Пусковой ток: холодный старт 30 А / 230 В AC
Ток утечки: менее 2 мА / 240 В AC
Защита
Перегрузка: 105~135% номинальной выходной мощности. Тип защиты: ограничение выходного тока по постоянному току, автоматическое восстановление после устранения причины перегрузки.
Перенапряжение: 14,85 ~ 18,23 В. Тип защиты: отключение выходного напряжения, восстановление питания после перезапуска.
Перегрев: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Дистанционное управление: CN1: <0~0,8 В постоянного тока – включение, 4~10 В постоянного тока – выключение
Условия работы
Рабочая температура: -30 ~ +70°C (см. «Кривую снижения мощности»)
Рабочая влажность: 20 ~ 90% относительной влажности без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% относительной влажности без конденсации
Температурный коэффициент: ±0,05%/°C (0 ~ 50°C)
Вибрация: 10~500 Гц, 2G, 10 минут/цикл, 60 минут по каждой из осей X, Y, Z
Безопасность и электромагнитная совместимость
Категория перенапряжения: III; Согласно EN61558, EN50178, EN60664-1, EN62477-1, высота эксплуатации до 2000 метров
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1, BIS IS13252(Часть1):2010/IEC 60950-1:2005(кроме 48 В), проектное соответствие AS/NZS 62368.1
Испытательное напряжение: Вход-Выход: 4 кВ AC, Вход-Корпус: 2 кВ AC, Выход-Корпус: 0,5 кВ AC
Сопротивление изоляции: Вход-Выход, Вход-Корпус, Выход-Корпус: 100 МОм / 500 ВDC / 25°C / 70% RH
Электромагнитные помехи: Соответствие EN55032 (CISPR32) Класс B, EN61000-3-2,-3, Класс B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, GB9254, GB17625.1
Электромагнитная устойчивость: Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11, EN55035, легкий промышленный уровень, BS EN/EN61000-6-2, EAC TP TC 020
Прочие параметры
Средняя наработка на отказ (MTBF): 2325,2 тыс. ч. (Telcordia SR-332, Bellcore); 288,5 тыс. ч. (MIL-HDBK-217F, 25°C)
Габариты: 179×99×30 мм (Д×Ш×В)
Масса / Упаковка: 0,52 кг; 24 шт./14,5 кг/0,81 куб. фута
Примечания
1. Все параметры приведены для незаявленных особо условий, при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации измеряются на частоте 20 МГц или при помощи полосового фильтра на 12-дюймовом скрученном парном проводе с параллельным конденсатором 0,1 μF и 47 μF.
3. Точность: включает установку, нестабильность по входному напряжению и по нагрузке.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть дополнительно протестировано для обеспечения соответствия стандартам EMC, относящимся к данному изделию. Получить дополнительные сведения об EMC испытаниях источников питания можно по ссылке: https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf
5. Рекомендуется, чтобы суммарная ёмкость нагрузки не превышала 6000 мкФ. (Только для: RSP-100-3.3/5/7.5)
6. Температура окружающей среды 45°C и выше требует уменьшения максимальной рабочей высоты: максимальная рабочая температура 50°C и ниже для моделей, рассчитанных на высоты до 2000 м (6500 футов).
