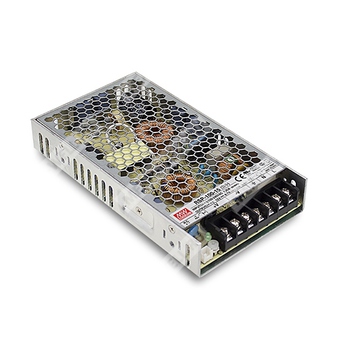

RSP-100-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры с активным PFC.
Назначение: AC/DC источник питания в закрытом исполнении для питания промышленной электроники, средств автоматизации, измерительной и иной аппаратуры от сети переменного тока с широким диапазоном входа.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 100 | Номинальная мощность 100 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД до 87%.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация наличия питания.
Области применения
- Оборудование заводской автоматизации.
- Испытательные и измерительные стенды.
- Лазерные технологические установки.
- Оборудование для прожига и испытаний.
- Радиочастотные применения.
Описание
RSP-100-24 представляет собой одно выходной AC/DC источник питания в закрытом корпусе мощностью 100 Вт. Модель рассчитана на питание от сети 85...264 В AC или 120...370 В DC и формирует стабилизированное выходное напряжение 24 В. Источник предназначен для промышленного применения, работает с охлаждением естественной конвекцией и рассчитан на эксплуатацию при температуре окружающей среды до 70 °C при условии соблюдения кривой дерейтирования.
Электрические параметры
| Выходное напряжение | 24 В |
| Номинальный ток | 4,2 А |
| Диапазон тока нагрузки | 0...4,2 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Диапазон регулировки выходного напряжения | 22,8...26,4 В |
Входные параметры
| Диапазон входного напряжения | 85...264 В AC / 120...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| Типовой КПД | 87% |
| Пусковой ток | 30 А при 230 В AC, холодный запуск |
| Типовой входной ток | 1,1 А при 115 В AC; 0,55 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4...32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления
| Дистанционное управление | CN1: 0...0,8 В DC — включение, 4...10 В DC — выключение |
Условия эксплуатации и надёжность
| Рабочая температура | -30...+70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 2325,2 тыс. ч минимум по Telcordia SR-332; 288,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, EAC TP TC 004, GB4943.1, CNS14336-1, BSMI, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005 (кроме 48 В) |
| Напряжение выдержки | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/EN55032 Class B, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, light industry level, BS EN/EN55035, EAC TP TC 020 |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Габаритные и монтажные данные
| Размеры | 179 × 99 × 30 мм |
| Размеры в дюймах | 7,05 × 3,90 × 1,18 |
| Исполнение корпуса | Case No. 227A |
| Монтаж | 2 отверстия M4, L=4 мм; 4 отверстия M4 с двух сторон, L=4 мм |
| Подключение входа и выхода | Клеммный блок |
| Подключение дистанционного управления | CN1: JST S2B-XH или эквивалент |
| Совместимое ответное соединение CN1 | JST XHP или эквивалент; терминал JST SXH-001T-P0.6 или эквивалент |
Назначение выводов
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход DC -V |
| 6, 7 | Выход DC +V |
| CN1-1 | RC+ |
| CN1-2 | RC- |
Упаковка
| Масса изделия | 0,52 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 14,5 кг |
| Объём упаковки | 0,81 CUFT |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с применением 12-дюймового витого провода и конденсатора 0,1 мкФ и 47 мкФ, подключённых параллельно.
- Допуск включает установку допусков, регулирование по линии и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для проведения испытаний ЭМС следует использовать рекомендации по тестированию компонентных источников питания.
- Внешняя выходная ёмкость не должна превышать 5000 мкФ.
- Для моделей RSP-100-3.3/-5/-7.5 внешняя выходная ёмкость не должна превышать 5000 мкФ.
- Дерейтирование по температуре окружающей среды: 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
