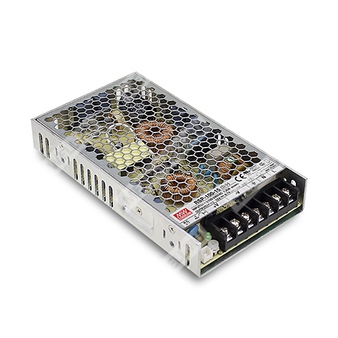

RSP-100-27 - AC/DC источник питания закрытого исполнения мощностью 100 Вт с активной коррекцией коэффициента мощности и одним выходом 27 В.
Назначение
RSP-100-27 — представитель серии RSP-100 компании MEAN WELL, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 27 В. Источник питания выполнен в закрытом корпусе, рассчитан на промышленное применение, оснащен встроенной активной коррекцией коэффициента мощности, дистанционным включением и базовым комплексом защит.
Расшифровка партномера
| Элемент партномера | Значение |
| RSP | Серия закрытых AC/DC источников питания с функцией активной коррекции коэффициента мощности |
| 100 | Номинальная выходная мощность 100 Вт |
| 27 | Номинальное выходное напряжение 27 В постоянного тока |
Перевод раздела «Особенности»
- Универсальный вход переменного тока, полный диапазон входных напряжений
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 88%
- Охлаждение естественной конвекцией воздуха
- Встроенное дистанционное включение и выключение
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Светодиодная индикация включения питания
Перевод раздела «Области применения»
- Аппаратура заводского управления и промышленной автоматизации
- Испытательные и измерительные приборы
- Оборудование для лазерных установок
- Стенды и системы прогонки
- Радиочастотные применения
Перевод раздела «Описание»
RSP-100 представляет собой одновыходный AC/DC источник питания закрытого типа мощностью 100 Вт. Серия работает от входного напряжения 85…264 В переменного тока и включает исполнения с наиболее востребованными в промышленности выходными напряжениями постоянного тока. Каждая модель охлаждается за счет естественной конвекции воздуха и рассчитана на работу при температуре окружающей среды до 70 °C.
Выходные параметры
| Параметр | Значение для RSP-100-27 |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон выходного тока | 0…3,8 А |
| Номинальная выходная мощность | 102,6 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 25,7…29,7 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления и нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для RSP-100-27 |
| Диапазон входного напряжения | 85…264 В переменного тока, 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,93 при 230 В AC, более 0,98 при 115 В AC, при полной нагрузке |
| КПД | 87% |
| Входной ток | 1,1 А при 115 В AC, 0,55 А при 230 В AC |
| Пусковой ток | 30 А при 230 В AC, холодный старт |
| Ток утечки | менее 2 мА при 240 В AC |
Защиты
| Вид защиты | Параметры |
| От перегрузки | Срабатывание в диапазоне 105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по принципу постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| От перенапряжения | 29,7…36,45 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление повторным включением питания |
| От перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция | Параметры |
| Дистанционное управление | Через CN1: 0…0,8 В DC — питание включено, 4…10 В DC — питание выключено |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм между вход-выход, вход-земля, выход-земля при 500 В DC, 25 °C, 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1 для одобренных исполнений, конструкция ориентирована на AS/NZS 62368.1, BIS IS13252 Part 1:2010 IEC 60950-1:2005 |
| Эмиссия ЭМС | Соответствие EN55032 CISPR32 класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS13438, GB9254 класс B, GB17625.1 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2325,2 тыс. ч минимум по Telcordia SR-332 Bellcore; 288,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 179 × 99 × 30 мм |
| Масса | 0,52 кг |
| Упаковка | 24 шт., 14,5 кг, 0,81 куб. фута |
Подключение и механические данные
| Позиция | Значение |
| Исполнение корпуса | Case No. 227A |
| Клемма 1 | AC/L |
| Клемма 2 | AC/N |
| Клемма 3 | FG, защитное заземление |
| Клеммы 4, 5 | DC выход -V |
| Клеммы 6, 7 | DC выход +V |
| Разъем дистанционного управления CN1 | JST S2B-XH или эквивалент, опция |
| Контакт 1 CN1 | RC+ |
| Контакт 2 CN1 | RC- |
| Ответная часть для CN1 | JST XHP или эквивалент |
| Контакт ответной части | JST SXH-001T-P0.6 или эквивалент |
| Подстройка выходного напряжения | Регулятор +V ADJ |
| Индикация | Светодиод включения |
Функциональная структура
Источник питания содержит входной EMI-фильтр и выпрямитель, узел активной коррекции коэффициента мощности, силовой преобразователь, выпрямители и выходной фильтр, а также схемы контроля и защит: от перенапряжения, перегрузки, перегрева и дистанционного управления. Частота преобразования узла PFC составляет 100 кГц, частота ШИМ-преобразования — 100 кГц.
Снижение мощности
| Условие | Характеристика для RSP-100-27 |
| В зависимости от температуры окружающей среды | Для моделей RSP-100-12…48 допустима работа с полной нагрузкой до примерно +50 °C при естественной конвекции, далее требуется снижение нагрузки; при +70 °C нагрузка снижается примерно до 60% |
| В зависимости от входного напряжения | При 100…264 В AC допускается 100% нагрузки; при 85 В AC допустима нагрузка около 80%, далее характеристика возрастает до 100% к 100 В AC |
Примечания
- Если не указано иное, все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- Настоятельно рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ. Это примечание относится только к исполнениям RSP-100-3.3, RSP-100-5 и RSP-100-7.5.
- При эксплуатации на высоте более 2000 м снижение предельной температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
