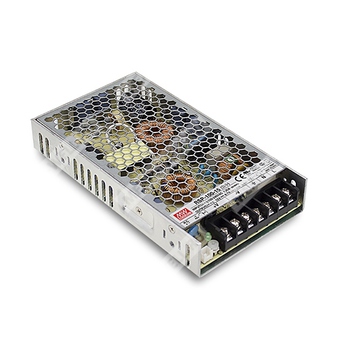

RSP-100-48 - импульсный AC/DC источник питания 48 В, 100 Вт с активным PFC, защитами и дистанционным включением.
Назначение: компактный промышленный источник питания для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В для нагрузок автоматизации, измерительной и иной промышленной электроники.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания MEAN WELL с одиночным выходом и активным PFC |
| 100 | Номинальная мощность 100 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Универсальный вход переменного тока во всем диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 88%.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения.
Области применения
- Промышленные системы управления и автоматизации.
- Измерительное и испытательное оборудование.
- Лазерные установки и специализированные машины.
- Оборудование для прогрева и испытаний.
- РЧ-применения.
Описание
RSP-100-48 представляет собой заключенный в корпус AC/DC источник питания серии RSP-100 с одним выходом, рассчитанный на питание от сети 85…264 В переменного тока и выдающий стабилизированное напряжение 48 В постоянного тока. Модель ориентирована на промышленное применение, отличается компактными габаритами, активной коррекцией коэффициента мощности и охлаждением естественной конвекцией. Рабочая температура достигает 70 °C при соблюдении условий по дерейтированию.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,1 А |
| Диапазон выходного тока | 0…2,1 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон подстройки выходного напряжения | 45,6…52,8 В |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | более 0,93 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 88% |
| Типовой пусковой ток | 30 А при 230 В переменного тока, холодный старт |
| Типовой входной ток | 1,1 А при 115 В переменного тока; 0,55 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 52,8…64,8 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное включение/выключение | CN1: 0…0,8 В постоянного тока — включено; 4…10 В постоянного тока — выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота над уровнем моря | до 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, EAC TP TC 004, GB4943.1, BSMI CNS14336-1, BIS IS13252(Part1):2010/IEC 60950-1:2005 (кроме 48 В), AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN/EN55032 класс B, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, уровень light industry, BS EN/EN55035, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2325,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 288,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 179 × 99 × 30 мм |
| Масса | 0,52 кг |
| Упаковка | 24 шт.; 14,5 кг; 0,81 CUFT |
Механическое исполнение
Корпус типоразмера Case No. 227A. Крепление выполняется через монтажные отверстия. Для подключения предусмотрены клеммы входа переменного тока, выхода постоянного тока и разъём CN1 для дистанционного управления. В конструкции реализовано принудительное отсутствие вентилятора, охлаждение — свободной конвекцией.
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | Защитное заземление FG |
| 4, 5 | Выход DC -V |
| 6, 7 | Выход DC +V |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное оборудование должно быть подтверждено на соответствие требованиям ЭМС.
- Для проведения испытаний ЭМС рекомендуется обращаться к документу по тестированию ЭМС источников питания.
- Строго рекомендуется не превышать внешнюю выходную ёмкость 5000 мкФ.
- Для моделей RSP-100-3.3/-5/-7.5 температура окружающей среды дерейтируется со скоростью 3,5 °C на 1000 м при работе на высоте выше 2000 м.
- Для моделей с вентилятором скорость дерейтирования составляет 5 °C на 1000 м при работе на высоте выше 2000 м.
Кривые дерейтирования
При росте температуры окружающей среды допустимая нагрузка снижается в соответствии с графиком дерейтирования. Также допустимая нагрузка зависит от входного напряжения: при понижении сетевого напряжения ниже номинального диапазона возможна необходимость снижения нагрузки.
