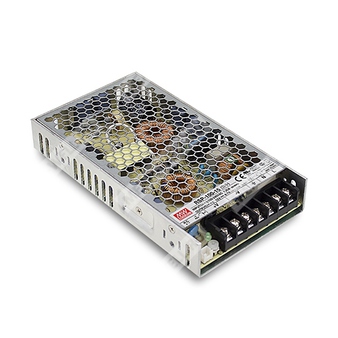

RSP-100-5 - импульсный источник питания AC/DC 100 Вт с одним выходом 5 В и активной коррекцией коэффициента мощности.
RSP-100-5 представляет собой закрытый промышленный источник питания переменного/постоянного тока с одним стабилизированным выходом 5 В, входом широкого диапазона 85–264 В AC и встроенной активной коррекцией коэффициента мощности. Изделие ориентировано на применение в промышленной автоматике, измерительной аппаратуре, системах тестирования и других устройствах, требующих компактного и энергоэффективного источника питания с естественным охлаждением.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| RSP | Серия источников питания Mean Well RSP |
| 100 | Номинальная мощность 100 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокая эффективность преобразования.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
Области применения
- Оборудование промышленной автоматизации.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Установки прогрева и испытаний (burn-in).
- Радиочастотные приложения.
Описание
RSP-100-5 — это 100-ваттный источник питания в закрытом исполнении, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В. Серия рассчитана на питание от сети 85–264 В AC и обеспечивает работу в промышленной среде при охлаждении естественной конвекцией. Конструкция ориентирована на монтаж в составе конечного оборудования и отличается компактными габаритами и встроенными защитными функциями.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0–20 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения | 4,75–5,5 В |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон входного напряжения постоянного тока | 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 86% |
| Типовой пусковой ток | 30 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Потребляемый ток AC | 1,1 А при 115 В AC; 0,55 А при 230 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5–6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления
| Параметр | Значение |
|---|
| Дистанционное управление | CN1: включение при 0–0,8 В DC, выключение при 4–10 В DC |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Нормативы безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, EAC TP TC 004, GB4943.1, BSMI CNS14336-1, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005 (кроме 48 В), Design refer to AS/NZS 62368.1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, light industry level, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 2325,2 тыс. ч, Telcordia SR-332 (Bellcore); 288,5 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
|---|
| Габариты | 179 × 99 × 30 мм |
| Масса | 0,52 кг |
| Упаковка | 24 шт.; 14,5 кг; 0,81 CUFT |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход постоянного напряжения −V |
| 6, 7 | Выход постоянного напряжения +V |
Разъём дистанционного управления CN1
| Номер вывода | Назначение | Сопрягаемый корпус | Контакт |
|---|
| 1 | RC+ | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
| 2 | RC− | JST XHP или эквивалент | JST SXH-001T-P0.6 или эквивалент |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, закороченной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Рекомендуется выполнить испытания ЭМС на уровне конечного изделия.
- Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
