RSP-1000-12

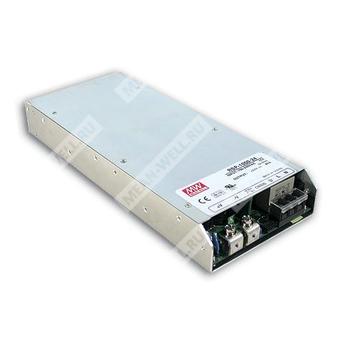

RSP-1000-12 - одноканальный промышленный AC/DC источник питания 12 В для ответственных нагрузок.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well с одним выходом |
| 1000 | Номинальная мощность 1000 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и общие сведения
RSP-1000-12 — это низкопрофильный закрытый AC/DC источник питания мощностью 1 кВт, выполненный в форм-факторе 1U. Изделие предназначено для питания промышленного оборудования, требующего стабильного постоянного напряжения 12 В и высокой удельной мощности. Серия работает от универсальной сети переменного тока и от источников постоянного тока в широком диапазоне входных напряжений, оснащена встроенным вентилятором с управлением скоростью, активным корректором коэффициента мощности, дистанционным включением/выключением, удалённым контролем напряжения и функцией активного распределения тока при параллельной работе.
Области применения
- Системы фабричной автоматики и промышленного управления
- Измерительная и испытательная аппаратура
- Лазерное оборудование
- Стенды прогрева и приработки
- Радиочастотные приложения
Особенности
- Универсальный вход переменного тока полного диапазона
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 90%
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение
- Активное распределение тока до 4000 Вт при параллельной работе 3+1
- Встроенные функции дистанционного включения/выключения, удалённого измерения, вспомогательного питания и сигнала DC OK
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Опциональное конформное покрытие
Описание
RSP-1000-12 представляет собой одновыходовой AC/DC источник питания промышленного класса. Серия рассчитана на вход 90–264 В переменного тока и 127–370 В постоянного тока. Устройство охлаждается встроенным вентилятором с управлением скоростью и допускает работу при температуре окружающей среды до 60 °C при соблюдении условий дерейтингa. Конструкция обеспечивает гибкость при интеграции в промышленное оборудование благодаря наличию программирования выходного напряжения, активного распределения тока, дистанционного управления включением и вспомогательных цепей контроля и питания.
Технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0–60 А |
| Номинальная выходная мощность | 720 Вт |
| Диапазон регулировки выходного напряжения | 10–13,5 В |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В |
| Диапазон входного напряжения постоянного тока | 127–370 В |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 12 А при 115 В AC; 6 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
| Время установления, время нарастания | 300 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Эффективность | 83% |
| Ток утечки | <2,0 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8–16,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал DC OK | Открытый коллектор, логический уровень 0–1 В при включённом источнике, 3,3–5,6 В при выключенном |
| Вспомогательное питание | 5 В при 0,5 А, +5% / -8% |
| Дистанционное включение/выключение | Включение при замыкании, выключение при размыкании |
| Диапазон программирования выходного напряжения | 40–110% от номинального значения |
| Компенсация падения на проводах удалённым измерением | До 0,5 В |
| Активное распределение тока | До 4000 Вт или 3+1 модуль |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | BS EN/EN55032 (CISPR32), CNS15936 |
| Проводимая эмиссия | Класс B |
| Излучаемая эмиссия | Класс A |
| Гармонический ток | BS EN/EN61000-3-2 |
| Пульсация напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2, CCC GB17625.1, GB/T9254, BSMI CNS13438 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4 |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 939,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 116,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Габариты в дюймах | 11,6 × 5 × 1,61 дюйма |
| Масса | 1,95 кг |
| Упаковка | 6 шт. / 12,7 кг / 1,15 куб. фут. |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм.
- Температурное дерейтинг при высоте выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
