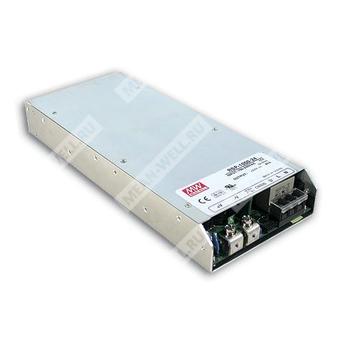

RSP-1000-15 - импульсный источник питания 15 В для промышленной аппаратуры с выходной мощностью до 750 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RSP | Серия источников питания RSP |
| 1000 | Номинальная мощность серии: 1000 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Описание
RSP-1000-15 — это одно-выходной закрытый AC/DC источник питания мощностью 1 кВт в низкопрофильном исполнении 1U. Серия рассчитана на работу от универсальной сети переменного тока 90...264 В и обеспечивает выход постоянного напряжения, востребованный в промышленной аппаратуре. Модуль оснащён встроенным вентилятором с управлением скоростью, работает при температуре окружающей среды до 60 °C и поддерживает функции программирования выходного напряжения, активного разделения тока, дистанционного включения/выключения, дистанционного измерения и вспомогательного питания.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД до 90%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока до 4000 Вт в конфигурации 3+1.
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, вспомогательного питания и сигнала готовности DC OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие.
Области применения
- Промышленная автоматика и системы управления.
- Контрольно-измерительная аппаратура.
- Лазерное оборудование.
- Оборудование для прогрева и выдержки.
- Радиочастотные применения.
Электрические параметры
Выход
| Параметр | Значение для RSP-1000-15 |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 50 А |
| Диапазон тока нагрузки | 0...50 А |
| Номинальная мощность | 750 Вт |
| Диапазон подстройки выходного напряжения | 13,5...16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 300 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для RSP-1000-15 |
|---|
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Потребляемый ток | 6 А при 115 В AC; 40 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Коэффициент мощности | 0,98 при 115 В AC; 0,95 при 230 В AC при полной нагрузке |
| КПД | 85% |
| Защита от броска пускового тока | Есть, активная |
Защита
| Параметр | Значение для RSP-1000-15 |
|---|
| Перегрузка | 105...125% от номинальной выходной мощности; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17...20,5 В; тип защиты: отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение для RSP-1000-15 |
|---|
| Программирование выходного напряжения | Регулировка до 40...110% от номинального выходного напряжения |
| Разделение тока | До 4000 Вт, либо 3+1 устройства |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал DC OK | Открытый коллектор, либо TTL-уровень |
| Вспомогательное питание | 5 В при 0,5 А, допуск +5%, -8% |
| Дистанционное включение/выключение | Включение при замыкании контакта, выключение при размыкании |
Условия эксплуатации и хранения
| Параметр | Значение для RSP-1000-15 |
|---|
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение для RSP-1000-15 |
|---|
| MTBF | 939,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 116,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1,95 кг |
| Упаковка | 6 шт.; 12,7 кг; 1,15 CUFT |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32), CNS15936; класс B для проводимых помех, класс A для излучаемых помех |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2, CCC GB17625.1, GB/T9254, BSMI CNS13438 |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент для установки в конечное изделие; при проектировании следует учитывать требования ЭМС конечной аппаратуры.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Назначение выводов и присоединение
| Номер вывода | Функция |
|---|
| 1 | Положительное дистанционное измерение |
| 2 | Отрицательное дистанционное измерение |
| 3 | Земля вспомогательного питания |
| 4 | Вспомогательное питание 5 В |
| 5 | Сигнал DC OK |
| 6 | Дистанционное включение/выключение |
| 7 | Сигнал разделения тока |
| 8 | Vco, замкнуть с Vca при неиспользовании программирования |
| 9 | Vci, вход внешнего напряжения для программирования |
| 10 | Vca, подключение внешнего резистора для программирования |
| 11, 12 | Общий провод сигнала, возврат для DC OK |
Механические и монтажные данные
| Параметр | Значение |
|---|
| Типоразмер корпуса | Case No. 952B |
| Рекомендуемый винт крепления | M4 |
| Максимальная глубина проникновения | 6 мм для одного крепежного отверстия; 4 мм для другого |
| Рекомендуемый момент затяжки | 7...11 кгс·см |
| Момент затяжки клемм DC-выхода | 10 кгс·см |
| Момент затяжки клемм AC-входа | 18 кгс·см |
| Входные клеммы AC | Назначение |
|---|
| 1 | AC/N |
| 2 | AC/L |
| 3 | FG |
