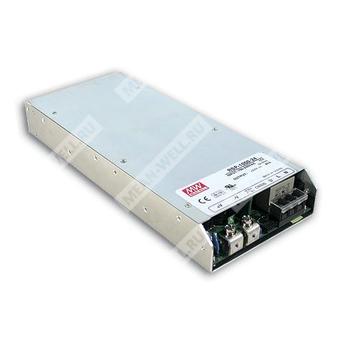

RSP-1000-24 - импульсный AC/DC источник питания 1000 Вт с одним выходом для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RSP | Серия источников питания Mean Well RSP |
| 2 | 1000 | Номинальная выходная мощность 1000 Вт |
| 3 | 24 | Номинальное выходное напряжение 24 В |
Назначение
RSP-1000-24 представляет собой низкопрофильный закрытый источник питания AC/DC промышленного исполнения с одним выходом, предназначенный для питания нагрузок постоянного тока в системах автоматизации, испытательном оборудовании, лазерных установках, оборудовании для прожига и RF-приложениях.
Описание
Серия RSP-1000 выполнена в корпусе высотой 1U и рассчитана на работу от универсальной сети переменного тока 90–264 В AC. Для модели RSP-1000-24 предусмотрен номинальный выход 24 В при мощности до 960 Вт. Источник питания оснащён встроенным вентилятором с управлением скоростью, активной коррекцией коэффициента мощности, функциями дистанционного включения/выключения, удалённой обратной связи по напряжению, программирования выходного напряжения, активного распределения тока и вспомогательного питания.
Конструкция ориентирована на промышленную эксплуатацию в шкафах управления и оборудовании, где требуются высокая удельная мощность, принудительное воздушное охлаждение и возможность параллельной работы нескольких модулей.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная функция PFC.
- Высокий КПД до 90%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока до 4000 Вт при параллельной работе (3+1).
- Встроенные функции дистанционного ON-OFF, remote sense, auxiliary power и сигнал DC OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие.
Применение
- Системы фабричной автоматики и промышленного управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для прожига и отработки.
- Радиочастотные применения.
Параметры выхода
| Параметр | Значение для RSP-1000-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0–40 А |
| Номинальная мощность | 960 Вт |
| Диапазон регулировки выходного напряжения | 20–26,4 В |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск установки, время нарастания | 300 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, при полной нагрузке |
| Возможность программирования выходного напряжения | 40–110% от номинального значения |
| Компенсация падения на проводах | До 0,5 В |
| Параллельная работа | До 4 модулей |
| Максимальная выходная мощность при параллельной работе | До 4000 Вт |
Параметры входа
| Параметр | Значение для RSP-1000-24 |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 6 А при 230 В AC, 12 А при 115 В AC |
| Пусковой ток | 25 А при 115 В AC, 40 А при 230 В AC |
| Коэффициент мощности | 0,95 при 230 В AC, 0,98 при 115 В AC при полной нагрузке |
| КПД | 88% |
Защиты
| Параметр | Значение для RSP-1000-24 |
| Перегрузка | 105–125% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6–32,4 В; отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита присутствует |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Сигнал DC OK | Открытый коллектор; при включённом источнике уровень 0–1 В, при выключенном 3,3–5,6 В |
| Дистанционное включение/выключение | Замыкание: включено; размыкание: выключено |
| Вспомогательное питание | 5 В при 0,5 А, допуск +5% / −8% |
| Удалённая обратная связь | Предусмотрена |
| Активное распределение тока | Предусмотрено |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Помехоэмиссия, проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Помехоэмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3 | Уровень 3 |
| EFT / Burst | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C (0…50°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Работа на высоте | Требуется снижение допустимой температуры окружающей среды выше 2000 м |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 939,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 116,5 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1,95 кг |
| Упаковка | 6 шт.; 12,7 кг; 1,15 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 952B |
| Охлаждение | Принудительный воздушный поток встроенным вентилятором |
| Крепление | На монтажную поверхность |
| Рекомендуемые винты | M4 |
| Рекомендуемая глубина ввода | 6 мм для одного отверстия; 4 мм для другого |
| Рекомендуемый момент затяжки крепления | 7–11 кгс·см |
| Момент затяжки силовых клемм постоянного тока | 10 кгс·см |
| Момент затяжки клемм входа AC | 18 кгс·см |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При понижении входного напряжения может потребоваться дерейтинг; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм.
- Температурный дерейтинг составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Назначение выводов CN50
| Вывод | Функция |
| 1 | +S, положительная обратная связь по напряжению |
| 2 | -S, отрицательная обратная связь по напряжению |
| 3 | G-AUX, земля вспомогательного выхода |
| 4 | 5V-AUX, вспомогательный выход 4,6–5,25 В относительно G-AUX, ток до 0,5 А |
| 5 | DC_OK, открытый коллектор |
| 6 | Remote ON-OFF, дистанционное включение/выключение |
| 7 | CS, сигнал распределения тока |
| 8 | Vco, перемычка с Vca при неактивном программировании |
| 9 | Vci, вход внешнего напряжения программирования |
| 10 | Vca, подключение внешнего резистора программирования |
| 11, 12 | GND, возврат DC_OK |
Назначение силовых клемм
| Клемма | Назначение |
| +V | Положительный выход постоянного тока |
| -V | Отрицательный выход постоянного тока |
| AC/L | Вход фазы сети переменного тока |
| AC/N | Вход нейтрали сети переменного тока |
| FG | Защитное заземление |
