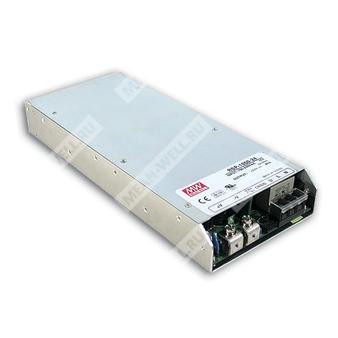

RSP-1000-27
Особенности
Универсальный диапазон входного напряжения переменного тока / полный диапазон
Встроенная функция активной коррекции коэффициента мощности (PFC)
Высокий КПД до 88%
Принудительное воздушное охлаждение с помощью встроенного вентилятора постоянного тока
Программируемое выходное напряжение
Активное распределение тока до 4000 Вт (3+1)
Встроенное дистанционное управление ВКЛ/ВЫКЛ / дистанционный опрос / вспомогательное питание / сигнал DC OK
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Опциональное нанесение защитного лака
Применение
Контроль и автоматизация производственных процессов
Контрольно-измерительные приборы
Лазерное оборудование
Испытательные стенды для прожига
Радиочастотные приложения
Описание
RSP-1000 — это 1kВт импульсный источник питания с одним выходом в низкопрофильном корпусе типа 1U. Эта серия работает в диапазоне входных напряжений 90~264В переменного тока и предлагает модели с выходными постоянными напряжениями, наиболее востребованными промышленностью. Каждый модуль охлаждается встроенным вентилятором с регулировкой скорости, работает при температурах до 60°C. Кроме того, RSP-1000 обеспечивает широкие возможности применения благодаря наличию функций программирования выходного напряжения, активного распределения тока, дистанционного управления включением/выключением, вспомогательного питания и других.
Cпецификация
Модель: RSP-1000-27
Выходные параметры
Напряжение постоянного тока: 27В
Номинальный ток: 37A
Диапазон рабочего тока: 0 ~ 37A
Номинальная мощность: 999Вт
Пульсации и шум (макс.): 150мВp-p
Диапазон подстройки напряжения: 24 ~ 30В
Допустимое отклонение напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания: 300мс, 50мс при полной нагрузке
Время удержания напряжения: 16мс/230В AC, 16мс/115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 264В переменного тока, 127 ~ 370В постоянного тока
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC: 6А/230В AC
Пусковой ток: 25А/115В AC, 40А/230В AC
Ток утечки: менее 2.0мА / 240В AC
Коэффициент мощности: 0.95/230В AC, 0.98/115В AC при полной нагрузке
КПД: 88%
Защита
Перегрузка: 105 ~ 125% номинальной мощности, тип защиты: ограничение тока с возвратом в нормальный режим после устранения неисправности
Перенапряжение: 31 ~ 36.5В, тип защиты: отключение выходного напряжения, восстановление после повторного включения питания
Перегрев: отключение выходного напряжения, автоматическое восстановление при снижении температуры
Функции
Программируемое выходное напряжение: допустимо регулировать в пределах 40~110% от номинального напряжения. См. руководство по функциям.
Активное распределение тока: возможно соединение до 4000Вт или до четырех единиц RSP-1000 в параллели. См. руководство по функциям.
Дистанционный опрос: компенсация падения напряжения на линиях до 0.5В. См. руководство по функциям.
Сигнал DC OK: логический сигнал "открытый коллектор". См. руководство по функциям.
Вспомогательное питание: 5В / 0.5А (+5%, -8%)
Дистанционное управление ВКЛ/ВЫКЛ: включение: короткое замыкание между Remote ON-OFF (pin6) и -S (pin2); выключение: разомкнуто. См. руководство по функциям.
Окружающая среда
Рабочая температура: -20 ~ +60°C (см. график убывания выходной мощности)
Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Температура хранения, влажность: -40 ~ +85°C, 10 ~ 95% относительной влажности, без конденсации
Температурный коэффициент: ±0.02%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 2G, 10мин на цикл, по 60 мин в каждом направлении (X, Y, Z)
Безопасность и ЭМС
Стандарты безопасности: UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004
Испытательное напряжение: Вход-выход: 3кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 0,5кВ AC
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100МОм / 500В DC / 25°C/ 70% RH
Электромагнитная совместимость (ЭМС)
Эмиссия (помехи):
Проведенные помехи, радиация, гармонические составляющие тока, фликкер — в соответствии с требованиями EN55032 (CISPR32), EN61000-3-2/3
Помехоустойчивость:
ESD: уровень 3 (8кВ по воздуху), уровень 2 (4кВ контакт)
Радиочастотное электромагнитное поле: уровень 3
Электрофаст/импульсные помехи: уровень 3
Импульсные помехи: уровень 4 (4кВ Линия-Земля), уровень 3 (2кВ Линия-Линия)
Проводимые помехи: уровень 3
Магнитное поле: уровень 4
Провалы напряжения и прерывания: >95% падение на 0,5 периода, 30% падение на 25 периодов, >95% прерывание на 250 периодов
Прочее
MTBF: 939,4 тыс. часов мин. (Telcordia SR-332); 116,5 тыс. часов мин. (MIL-HDBK-217F, 25°C)
Габариты (Д x Ш x В): 295 x 127 x 41 мм
Вес: 1.95 кг; 6 шт. / 12.7 кг / 1.15 куб. футов
Примечания
1. Все параметры, если не указано особо, измеряются при 230В переменного тока на входе, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе пропускания 20МГц, используя витую пару 12 дюймов с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск напряжения включает: допуск по установке, нестабильность по входному напряжению и по нагрузке.
4. Может потребоваться снижение мощности при низких значениях входного напряжения. Подробнее см. график зависимости выходной мощности от температуры.
5. Источник питания является компонентом, который должен быть установлен в конечном оборудовании. Все испытания по электромагнитной совместимости (ЭМС) были проведены при монтаже на металлическую пластину 360мм х 360мм толщиной 1мм. Необходимо убедиться, что оборудование в сборе соответствует директивам ЭМС. Рекомендации по проведению ЭМС испытаний — см. "EMI testing of component power supplies" (доступно на https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
6. При высоте установки выше 2000м снижение максимально допустимой температуры окружающей среды составляет 5°C на 1000м для моделей с вентилятором.
