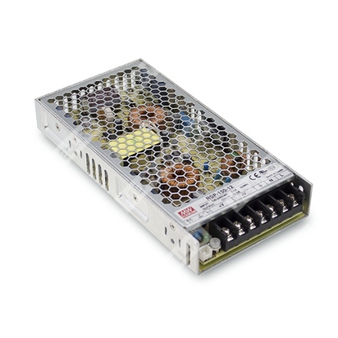

RSP-150-12 - одновыходной AC/DC источник питания на 12 В с активной коррекцией коэффициента мощности и удалённым управлением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия источников питания MEAN WELL RSP |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Общее назначение
RSP-150-12 представляет собой закрытый источник питания переменного/постоянного тока с одним выходом, предназначенный для промышленной аппаратуры, систем автоматизации, испытательного и измерительного оборудования, лазерных установок, оборудования обкатки и радиочастотных применений. Модель рассчитана на питание от универсальной сети 85–264 В AC и оснащена активной схемой коррекции коэффициента мощности, естественным воздушным охлаждением и функцией дистанционного включения/выключения.
Особенности
- Универсальный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89% для данной модификации.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное удалённое управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
- Работа на высоте до 5000 м.
- Подходит для промышленного и автоматизационного применения.
Области применения
- Промышленная автоматика и управляющая аппаратура.
- Испытательные и измерительные стенды.
- Лазерное оборудование.
- Стенды ресурсных испытаний и обкатки.
- Радиочастотные приложения.
Описание
RSP-150-12 — это 150-ваттный одновыходной источник питания в закрытом исполнении с выходом 12 В постоянного тока. Серия рассчитана на широкий диапазон входного напряжения 85–264 В AC и обеспечивает питание нагрузок промышленного класса. Конструкция с естественным охлаждением позволяет эксплуатировать изделие без принудительного обдува при соблюдении условий по дерейтинг-кривой. Модель имеет встроенную схему активного PFC и удалённый вход управления CN1 для дистанционного включения и выключения выхода.
Расшифровка основных параметров
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0–12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного напряжения | 11,4–13,2 В |
Параметры выхода
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0–12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 11,4–13,2 В |
| Нестабильность по линии | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| КПД, тип. | 89% |
| Входной ток, тип. | 1,6 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Параметры защиты
| Функция защиты | Условие срабатывания и тип восстановления |
| Перегрузка | 105–135% от номинальной выходной мощности; режим ограничения постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2–16,2 В; отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Удалённое управление | CN1: 0–0,8 В DC — включение питания; 4–10 В DC — выключение питания |
Условия эксплуатации и среды
| Параметр | Значение |
| Рабочая температура | −30…+70 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III; согласно UL/IEC/EN 62368, высота до 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 2253,9 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 290,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 199 × 99 × 30 мм |
| Габариты в дюймах | 7,83 × 3,90 × 1,18 inch |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,89 CUFT |
| Исполнение корпуса | Case No. 215A |
Сертификация и соответствие
- UL62368-1.
- TÜV BS EN/EN62368-1.
- BS EN/EN61558-1.
- BS EN/EN61558-2-16.
- EAC TP TC 004.
- CCC GB4943.1.
- BSMI.
- AS/NZS 62368-1.
- IS13252, за исключением исполнений 7,5 В, 13,5 В и 48 В.
- Соответствие по электромагнитной эмиссии: EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, GB9254 Class B, GB17625.1, CNS15936 Class B.
- Устойчивость к помехам: BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, light industry level, EAC TP TC 020.
Примечания
1. Все параметры, не указанные особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, законцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, регулирование линии и регулирование нагрузки.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
5. Для низких входных напряжений может потребоваться дерейтинг; см. кривую дерейтирования для получения дополнительных сведений.
6. Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ. Только для моделей RSP-150-3.3/5/7.5/12.
7. Дерейтинг по температуре окружающей среды для моделей 3,5 В/1000 м и безвентиляторных моделей и моделей 5 В/1000 м для условий работы на высоте выше 2000 м (6500 ft).
