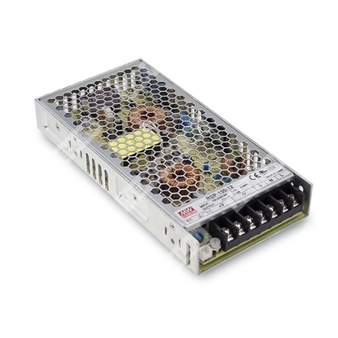

RSP-150-15 - импульсный источник питания AC/DC на 15 В с активной коррекцией коэффициента мощности.
RSP-150-15 — это закрытый источник питания переменного/постоянного тока мощностью 150 Вт с одним выходом 15 В, встроенной функцией активного PFC, удалённым включением/выключением и защитами промышленного уровня.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 150 | Номинальная мощность 150 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
Источник предназначен для применения в промышленной автоматике, измерительной аппаратуре, лазерном оборудовании, системах прогрева и испытаний, а также в радиочастотных приложениях.
Описание
Серия RSP-150 представляет собой закрытые AC/DC источники питания с одним выходом, рассчитанные на работу от универсальной сети 85–264 В переменного тока. Модель RSP-150-15 обеспечивает стабилизированное выходное напряжение 15 В при высокой эффективности, охлаждении за счёт свободной конвекции и встроенной схеме активной коррекции коэффициента мощности.
Изделие рассчитано на промышленное применение, имеет встроенную индикацию наличия питания, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также функцию дистанционного управления выходом.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 90%.
- Охлаждение естественной конвекцией.
- Удалённое управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения питания.
- Работа на высоте до 5000 м.
Входные и выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 10 А |
| Диапазон тока нагрузки | 0–10 А |
| Номинальная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 14,3–16,5 В |
| Пульсации и шум | 100 мВ п-п |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Диапазон входного напряжения | 85–264 В переменного тока; 120–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Тип. >0,93 при 230 В AC; тип. >0,98 при 115 В AC при полной нагрузке |
| КПД | 87,5% |
| Потребляемый входной ток | 1,6 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный запуск |
| Ток утечки | <2 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки | 16,5–20,25 В по выходу |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 16,5–20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после устранения причины |
| Защита от перегрева | Отключение выходного напряжения, восстановление после снижения температуры |
| Удалённое управление | CN1: 0–0,8 В DC — включение питания; 4–10 В DC — выключение питания |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 2253,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 290,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м согласно UL/IEC/EN 62368; до 5000 м согласно UL/IEC/EN 62368 |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 4 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB9254 Class B, GB17625.1, CNS15936 Class B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, light industry level, EAC TP TC 020 |
Габариты и конструкция
| Параметр | Значение |
| Габариты | 199 × 99 × 30 мм |
| Габариты в дюймах | 7,83 × 3,90 × 1,18 дюйма |
| Исполнение | Закрытый корпус |
| Монтаж | На шасси, крепление винтами M4 |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,6 кг |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,89 CUFT |
Подключение
| Контакт | Назначение |
| 1 | Выход постоянного тока −V |
| 2 | Выход постоянного тока +V |
| 3 | Заземление FG |
| 4, 5 | Переменный ток AC/L |
| 6, 7 | Переменный ток AC/N |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает суммарное влияние установки, регулировки линии и регулировки нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться дерейтинг. Следует проверять кривую дерейтинга для подробностей.
- Рекомендуется, чтобы внешняя ёмкость на выходе не превышала 5000 мкФ.
- Дерейтинг выходной мощности: для моделей 3,3–7,5 В без вентиляторов при высоте эксплуатации выше 2000 м; для моделей 12–48 В без вентиляторов при высоте эксплуатации выше 5000 м.
