RSP-150-24
RSP-150-24 - импульсный источник питания переменного/постоянного тока с выходом 24 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSP | Серия источников питания Mean Well RSP |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание

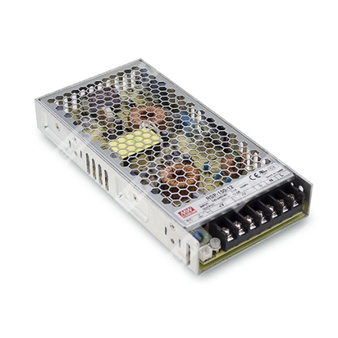

RSP-150-24 — это закрытый источник питания AC/DC мощностью 150 Вт с одним выходом 24 В, встроенной активной коррекцией коэффициента мощности и естественным охлаждением за счёт свободной конвекции воздуха. Модель рассчитана на промышленное применение, работу от универсальной сети переменного тока и широкий диапазон рабочих условий.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 89% для данной модификации.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикация включения питания светодиодом.
- Допустимая высота эксплуатации до 5000 м.
Области применения
- Оборудование систем автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для прогрева и приработки изделий.
- Радиочастотные приложения.
Описание
RSP-150-24 относится к серии RSP-150 — закрытых источников питания AC/DC с одним выходом и активной коррекцией коэффициента мощности. Серия предназначена для питания промышленной электроники от сети 85…264 В переменного тока или 120…370 В постоянного тока. Для модели 24 В характерны высокий КПД, стабильные параметры выходного напряжения и токовой нагрузки, а также наличие встроенных защит и дистанционного управления.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0…6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 22,8…26,4 В |
| Погрешность стабилизации по линии | ±1,0% |
| Погрешность стабилизации по нагрузке | ±0,5% |
| Время установки и нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC, 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Входной ток, тип. | 1,6 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC, холодный запуск |
| Ток утечки | < 2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление после устранения неисправности |
| Перенапряжение | 26,4…32,4 В; выключение выходного напряжения с автоматическим восстановлением после снятия аварии |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Дистанционное управление | CN1: 0…0,8 В DC — включено; 4…10 В DC — выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III; согласно UL/IEC/EN 62368; высота до 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1, AS/NZS 62368-1, CNS15598-1 для IS13252(Part1)/IEC60950-1, кроме 7,5 В, 13,5 В, 48 В |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB9254 Class B, GB17625.1, CNS15936 Class B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, light industry level, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 99 × 30 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,89 CUFT |
| Корпус | Case No. 215A |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2253,9 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 290,7 тыс. ч, минимум |
Разъёмы и назначение контактов
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
Разъём дистанционного управления
| Контакт | Назначение |
| 1 | RC+ |
| 2 | RC− |
| Исполнение | JST B-XH или эквивалент, опционально |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установку допуска, регулировку по линии и регулировку по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. Для испытаний ЭМС компонентов следует обращаться к документу по испытаниям ЭМС компонентов питания.
6. При низком входном напряжении может потребоваться дерейтинг. Необходимо проверять кривую дерейтинга для подробностей.
7. Для внешней выходной ёмкости настоятельно рекомендуется не превышать 5000 мкФ. Только для моделей RSP-150-3.3/-5/-7.5/-12.
8. Дерейтинг температуры окружающей среды для моделей 3,5C/1000 м с вентиляторами и 5C/1000 м для работы на высоте выше 2000 м не относится к данной модели 24 В.
