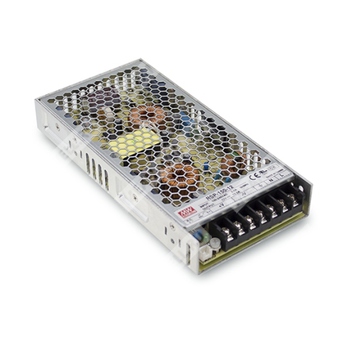

RSP-150-27 - источник питания с одним выходом 27 В и активной коррекцией коэффициента мощности для промышленного применения.
Краткое назначение: сетевой AC/DC источник питания закрытого исполнения для питания промышленной, измерительной, телекоммуникационной и автоматизационной аппаратуры.
Расшифровка партномера
| RSP | Серия источников питания Mean Well RSP |
| 150 | Номинальная мощность 150 Вт |
| 27 | Выходное напряжение 27 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89,5% для версии 27 В.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация наличия питания.
- Работа на высоте до 5000 м.
- Класс применения: промышленная автоматика, измерительная техника, лазерное оборудование, стенды, RF-приложения.
Описание
RSP-150-27 представляет собой закрытый источник питания AC/DC с одним стабилизированным выходом 27 В. Устройство рассчитано на питание от сети 85–264 В переменного тока и обеспечивает выходную мощность до 151,2 Вт в данной модификации. Конструкция серии ориентирована на промышленное применение, где требуется компактный источник с активным PFC, стабильными характеристиками и естественным охлаждением без вентилятора.
Параметры выхода
| Выходное напряжение | 27 В |
| Номинальный выходной ток | 5,6 А |
| Диапазон выходного тока | 0–5,6 А |
| Номинальная выходная мощность | 151,2 Вт |
| Диапазон регулировки выходного напряжения | 25,7–29,7 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Параметры входа
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89,5% |
| Пусковой ток | 45 А при 230 В AC, холодный запуск |
| Типовой входной ток | 1,6 А при 115 В AC / 0,8 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты — ограничение постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 29,7–36,45 В; тип защиты — отключение выходного напряжения с автоматическим восстановлением после снятия аварии |
| Перегрев | Тип защиты — отключение выходного напряжения с восстановлением после снижения температуры |
| Дистанционное управление | CN1: 0–0,8 В DC — включено; 4–10 В DC — выключено |
Условия эксплуатации
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота применения | До 2000 м согласно UL/IEC/EN 62368; до 5000 м согласно UL/IEC/EN 62368 |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1 |
| Электрическая прочность | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB9254 Класс B, GB17625.1, CNS15936 Класс B |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надёжность, размеры и упаковка
| MTBF | 2253,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 290,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 30 мм |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 0,89 CUFT |
Подключение и конструкция
| Тип корпуса | Закрытый металлический корпус |
| Монтаж | Панельный |
| Клеммы силового ввода | AC/L, AC/N, FG |
| Выход | DC OUTPUT +V, DC OUTPUT -V |
| Дистанционное управление | CN1, разъём JST B-XH или эквивалент |
| Частота преобразования | 67 кГц |
Применение
- Системы промышленной автоматизации.
- Измерительная и испытательная аппаратура.
- Лазерные устройства.
- Стенды обкатки и испытаний.
- RF-оборудование.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулирование линии и регулирование нагрузки.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование. Конечное оборудование должно подтверждать соответствие требованиям ЭМС.
- Для проведения испытаний ЭМС компонентов следует обращаться к документу по испытаниям ЭМС для источников питания.
- Может потребоваться дерейтинг при пониженном входном напряжении; для подробностей следует использовать график дерейтингa.
- Рекомендуемая внешняя выходная ёмкость не должна превышать 5000 мкФ. Для исполнений 3.3/5/7.5/12 В и 5/12/15 В указанное ограничение следует учитывать особо.
- Дерейтинг температуры окружающей среды для моделей 3.5/C/1000 м и выше и для моделей с вентилятором при высоте более 2000 м требует отдельного анализа по графикам.
