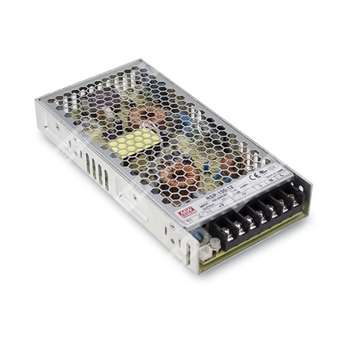

RSP-150-48 - импульсный источник питания переменного/постоянного тока с одним выходом на 48 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well с одним выходом и функцией PFC |
| 150 | Номинальная мощность 150 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
RSP-150-48 представляет собой закрытый AC/DC источник питания промышленного назначения с одним стабилизированным выходом 48 В. Модель рассчитана на питание от сети переменного тока широкого диапазона, оснащена активной коррекцией коэффициента мощности, естественным воздушным охлаждением и встроенными функциями защиты. Источник предназначен для применения в промышленной автоматике, измерительной технике, лазерном оборудовании, системах предпусковой подготовки и радиочастотных приложениях.
Особенности:
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 90%.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикатор наличия питания.
- Работа на высоте до 5000 м.
Области применения:
- Оборудование промышленной автоматизации.
- Измерительные и испытательные установки.
- Лазерные системы и специализированные машины.
- Оборудование для прогрева и технологической выдержки.
- Радиочастотные приложения.
Описание
RSP-150-48 — это 150-ваттный источник питания в закрытом исполнении, предназначенный для питания нагрузки постоянным напряжением 48 В. Устройство работает в составе оборудования, где требуется компактный промышленный AC/DC преобразователь с активным PFC и повышенной устойчивостью к сетевым и эксплуатационным воздействиям. Конструкция рассчитана на установку в финальное оборудование. Источник охлаждается естественным образом, без принудительного обдува, и допускает эксплуатацию в диапазоне температур окружающей среды до 70 °C с учётом условий дерейтинг-кривой.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0…3,2 А |
| Номинальная мощность | 153,6 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон подстройки выходного напряжения | 45,6…52,8 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 90% |
| Потребляемый ток переменного тока | 1,6 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток | 45 А при 230 В переменного тока, холодный старт |
| Ток утечки | <2 мА при 240 В переменного тока |
Защиты
| Вид защиты | Уставка / действие |
| Перегрузка | 105…135% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения аварии |
| Перенапряжение | 52,8…64,8 В; отключение выходного напряжения с автоматическим восстановлением после перезапуска питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Дистанционное управление | CN1: подача 0…0,8 В постоянного тока — включение; 4…10 В постоянного тока — выключение |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 4 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота применения | До 2000 м согласно UL/IEC/EN 62368; до 5000 м согласно UL/IEC/EN 62368 |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 2253,9 тыс. часов минимум |
| MTBF по MIL-HDBK-217F | 290,7 тыс. часов минимум при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 199 × 99 × 30 мм |
| Размеры в дюймах | 7,83 × 3,90 × 1,18 inch |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,89 CUFT |
Соответствие стандартам
| Параметр | Значение |
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1, AS/NZS 62368-1 |
| Электромагнитная эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, GB9254 Class B, GB17625.1, CNS15936 Class B |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, light industry level, EAC TP TC 020 |
Механическое исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | Закрытый корпус |
| Схема подключения силовой части | AC/L, AC/N, FG, DC OUTPUT +V, DC OUTPUT -V |
| Дистанционное управление | Разъём CN1, JST B-XH или эквивалент |
| Частота преобразования | 67 кГц |
Примечания
- Все параметры, не обозначенные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием эквивалентной пары проводов длиной 12 дюймов, скрученных, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При проведении испытаний ЭМС следует обращаться к документу по испытанию ЭМС компонентов источников питания.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует проверить кривую дерейтинга.
- Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
- Для моделей 3,5 В / 5 В / 7,5 В / 12 В / 15 В / 24 В / 27 В / 48 В дерейтинг температуры окружающей среды для моделей без вентилятора начинается выше 2000 м.
