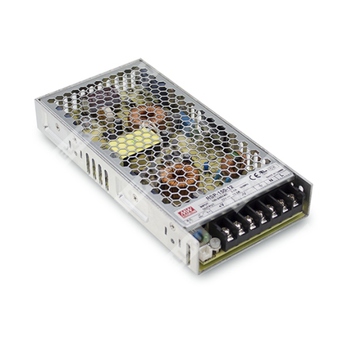

RSP-150-5 — источник питания 5 В, 150 Вт, с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия импульсных источников питания Mean Well с одним выходом и коррекцией коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
RSP-150-5 представляет собой закрытый AC/DC источник питания промышленного назначения с одним выходом, рассчитанный на питание нагрузки от сети переменного тока широкого диапазона. Изделие выполнено в компактном металлическом корпусе, работает с естественным охлаждением за счет свободной конвекции и предназначено для применения в промышленной электронике, автоматике, испытательном оборудовании и смежных областях.
Модель оснащена активным корректором коэффициента мощности, встроенной функцией дистанционного включения/выключения, а также полным набором защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 87% для исполнения 5 В.
- Охлаждение свободной конвекцией воздуха.
- Встроенное дистанционное управление включением и выключением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация наличия питания.
- Работа на высоте до 5000 м.
Области применения
- Оборудование заводской автоматики и управления.
- Измерительные и испытательные приборы.
- Лазерные технологические установки.
- Оборудование для длительного прогрева и испытаний.
- Радиочастотные приложения.
Описание
RSP-150-5 — это источник питания мощностью 150 Вт в закрытом исполнении для преобразования сетевого напряжения в стабилизированное выходное напряжение 5 В постоянного тока. Серия рассчитана на работу от сети 85–264 В переменного тока и обеспечивает промышленный уровень электромагнитной совместимости и безопасности. Конструкция рассчитана на эксплуатацию при температуре окружающей среды до 70 °C при соблюдении условий дерейтингa.
Параметры выхода
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 30 А |
| Диапазон тока | 0–30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,75–5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF>0,93 при 230 В переменного тока; PF>0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 87% |
| Пусковой ток, тип. | Холодный пуск: 45 А при 230 В переменного тока |
| Потребляемый ток переменного тока, тип. | 1,6 А при 115 В переменного тока / 0,8 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защиты
| Перегрузка | 105–135% от номинальной выходной мощности |
| Порог перегрузки по выходному напряжению | 5,5–6,75 В |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после снижения температуры/устранения условия |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
| Дистанционное управление | CN1: 0–0,8 В постоянного тока — включение; 4–10 В постоянного тока — выключение |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, GB9254 класс B, GB17625.1, CNS15936 класс B |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень для лёгкой промышленности; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения | III |
Эксплуатационные условия
| Рабочая температура | −30…+70 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 2000 м по UL/IEC/EN 62368; до 5000 м по UL/IEC/EN 62368 |
Надежность, габариты и упаковка
| MTBF | 2253,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 290,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 99 × 30 мм |
| Габариты в дюймах | 7,83 × 3,90 × 1,18 |
| Масса | 0,6 кг |
| Упаковка | 24 шт.; 15,4 кг; 0,89 куб. фута |
Механическое исполнение
Корпус — металлический, закрытого типа. Указано исполнение Case No. 215A. Монтажные отверстия предусмотрены на двух сторонах корпуса. Подключение осуществляется через клеммную колодку с обозначениями входа сети, защитного заземления, выходных цепей и клемм дистанционного управления.
Назначение выводов
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | Выход DC −V |
| 6, 7 | Выход DC +V |
Разъем дистанционного управления
| 1 | RC+ |
| 2 | RC− |
| Сопряженный разъем | JST XHP или эквивалент |
| Контакты | JST SXH-001T или эквивалент |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, зашунтированной керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ параллельно.
- Допуск включает установочный допуск, регулировку по сети и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять дерейтинг-кривую для получения дополнительных сведений.
- Строго рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
- Для моделей 3,3 В/5 В/7,5 В/12 В рекомендуется снижение мощности при температуре окружающей среды выше 2000 м.
