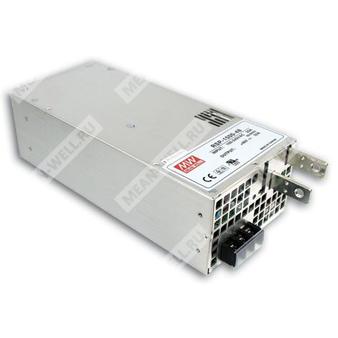

RSP-1500-12 — импульсный AC/DC источник питания 12 В для промышленной нагрузки и систем автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и общая характеристика
RSP-1500-12 представляет собой закрытый одно-выходной источник питания AC/DC мощностью 1,5 кВт с универсальным сетевым входом, активной коррекцией коэффициента мощности, принудительным охлаждением и функциями удаленного управления и контроля.
Изделие предназначено для применения в промышленной автоматике, измерительной и испытательной аппаратуре, лазерных установках, оборудовании прогрева, цифровом вещании и радиочастотных системах.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программирование выходного напряжения.
- Активное распределение тока при параллельной работе.
- Удаленное включение/выключение, удаленная компенсация падения напряжения, вспомогательное питание и сигнал Power OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие.
Применение
- Промышленная автоматика и системы управления.
- Измерительная и испытательная аппаратура.
- Оборудование на базе лазерных технологий.
- Стенды прогрева и испытаний наработкой.
- Цифровое вещание.
- Радиочастотные системы.
Описание
RSP-1500-12 — это 1,5-киловаттный источник питания закрытого исполнения с одним выходом постоянного тока. Серия рассчитана на работу от сети 90–264 В переменного тока и ориентирована на получение промышленно востребованных напряжений постоянного тока. Конструкция обеспечивает работу с температурой окружающей среды до 70 °C при условии соблюдения графика снижения мощности. Встроенный вентилятор обеспечивает принудительное охлаждение. Дополнительно предусмотрены функции программирования выходного напряжения, активного распределения тока, удаленного включения/выключения, удаленной обратной связи по напряжению и сигнализации состояния выхода.
Таблица основных параметров
| Параметр | Значение |
| Модель | RSP-1500-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 125 А |
| Диапазон выходного тока | 0–125 А |
| Номинальная мощность | 1500 Вт |
| Диапазон регулировки выходного напряжения | 10–13,5 В |
| Пульсации и шум, максимум | 150 мВ п-п |
| Пуск, время нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
| КПД, тип. | 87% |
| Коэффициент мощности, тип. | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток, тип. | 17 А при 115 В переменного тока; 8 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки | < 2,0 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 125 А |
| Диапазон выходного тока | 0–125 А |
| Номинальная выходная мощность | 1500 Вт |
| Диапазон регулировки напряжения | 10–13,5 В |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допустимое программирование выходного напряжения | 70–100% от номинального значения |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Источник переходит в режим ограничения постоянного тока и отключает выходное напряжение через 5 секунд; восстановление после повторного включения питания |
| Перенапряжение | 13,8–16,8 В |
| Перегрев | Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | Регулировка до 70–100% номинального напряжения, смещение выполняется внешним резистором |
| Распределение тока | До 6000 Вт или схема 3+1; при параллельной работе допустима до 4 единиц |
| Удаленное включение/выключение | Предусмотрено |
| Удаленная компенсация падения напряжения | Компенсация падения на проводах нагрузки до 0,3 В |
| Сигнал Power OK | Предусмотрен |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи удаленного включения/выключения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Не менее 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), BSMI CNS15936 |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), BSMI CNS15936 |
| Гармонические токи | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Помехоустойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 3 |
| Помехоустойчивость к EFT/пакетам импульсов | BS EN/EN61000-4-4, уровень 2 |
| Помехоустойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3: 2 кВ линия–земля; уровень 2: 1 кВ линия–линия |
| Помехоустойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3 |
| Помехоустойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Помехоустойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал >95% на 0,5 периода; провал 30% на 25 периодов; прерывание >95% на 250 периодов |
| Класс эмиссии | Class B / Class A (только для BSMI) |
| Класс помехоустойчивости | Class A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 814,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 90,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 83,5 мм |
| Габариты в дюймах | 10,9 × 5 × 3,29 дюйма |
| Масса | 3,0 кг |
| Упаковка | 4 шт.; 13 кг; 1,19 куб. фута |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает уставку, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует использовать график снижения мощности для получения подробных данных. |
| 5 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС проводились при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения испытаний ЭМС следует обращаться к документу о тестировании ЭМП компонентов источников питания. |
| 6 | Понижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Дополнительные сведения по функциональным выводам
| Разъем | Назначение выводов |
| CN1 / CN2 | 1 — удаленное включение/выключение, общий; 2 — удаленное включение/выключение; 3, 5, 7 — отрицательная линия обратной связи; 4 — вход программирования напряжения; 6 — выравнивание тока; 8 — положительная линия обратной связи |
| CN3 | 1 — общий сигнала Power OK; 2 — сигнал Power OK; 3 — общий удаленного включения/выключения; 4 — общий вспомогательного питания; 5 — удаленное включение/выключение; 6 — вспомогательный выход |
| Сеть | 1 — защитное заземление; 2 — AC/N; 3 — AC/L |
Сигнализация состояния
Сигнал Power OK формируется через выводы P OK и P OK GND. Логический уровень «низкий» соответствует нормальной работе источника при выходном напряжении выше 65% от номинального значения. При снижении выходного напряжения ниже 65% сигнал переходит в «высокий» уровень или разомкнутое состояние. Для работы требуется внешний источник напряжения. Максимальный ток стока — 10 мА, максимальное напряжение — 50 В.
Параллельная работа
Источник питания поддерживает активное распределение тока и параллельное включение до 4 единиц. Разность выходных напряжений между параллельно работающими блоками должна быть менее 0,2 В. Соединение следует выполнять короткими проводниками достаточного сечения. При использовании удаленной обратной связи в параллельном режиме провода обратной связи подключаются только к ведущему блоку.
Указания по монтажу
Корпус рассчитан на монтаж на поверхность. Рекомендуемый крепеж: винты M4, максимальная глубина ввода 5 мм, рекомендуемый момент затяжки 7–10 кгс·см для крепежа корпуса и 18 кгс·см для входных клемм AC.
