RSP-1500-15
нет на складе

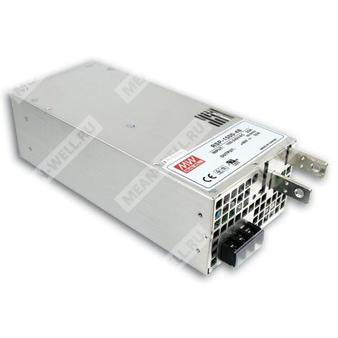

RSP-1500-15 - импульсный источник питания 1,5 кВт с одним выходом для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 1500 | Номинальная мощность 1500 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и общая характеристика
RSP-1500-15 представляет собой закрытый одновыходной AC/DC источник питания мощностью 1,5 кВт для промышленной аппаратуры. Устройство рассчитано на универсальный сетевой вход, содержит активную коррекцию коэффициента мощности, принудительное воздушное охлаждение встроенным вентилятором и поддерживает функции удалённого управления, дистанционного измерения, программирования выходного напряжения и параллельной работы с разделением тока.
Функции и особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Программируемое выходное напряжение.
- Активное разделение тока при параллельной работе до 6000 Вт в конфигурации 3+1.
- Встроенные функции: дистанционное включение/выключение, дистанционное измерение, вспомогательное питание, сигнал Power OK.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное защитное покрытие платы.
Области применения
- Средства промышленной автоматизации.
- Измерительная и испытательная аппаратура.
- Оборудование для лазерных систем.
- Оборудование для прогрева и тестового прогона.
- Цифровое вещание.
- Радиочастотные приложения.
Описание
RSP-1500-15 — это 1,5-киловаттный источник питания открытого типа с одним выходом, предназначенный для промышленного использования. Серия рассчитана на питание от сети 90–264 В переменного тока и обеспечивает выходное напряжение, востребованное в промышленной технике. Конструкция охлаждается встроенным вентилятором и рассчитана на работу при повышенной температуре окружающей среды. Наличие программирования выходного напряжения, активного разделения тока, удалённого включения/выключения, дистанционного измерения и вспомогательного питания обеспечивает высокую гибкость интеграции в сложные системы.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 100 А |
| Диапазон тока | 0 ~ 100 А |
| Номинальная мощность | 1500 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 14 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент полезного действия, тип. | 87% |
| Потребляемый ток, тип. | 17 А при 115 В переменного тока; 8 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Коэффициент мощности, тип. | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока на полной нагрузке |
| Ток утечки | <2,0 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Поведение при перегрузке | Режим ограничения постоянного тока; отключение выходного напряжения через 5 с; восстановление после повторного включения питания |
| Перенапряжение | 17 ~ 20,5 В |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | Допустимо изменение до 70 ~ 100% от номинального напряжения |
| Разделение тока | До 6000 Вт или конфигурация 3+1; требуется обращение к руководству по функциям |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнализация | Power OK; описание и логика сигнала приведены в функциональном руководстве |
| Дистанционное включение/выключение | Поддерживается; описание конфигурации приведено в функциональном руководстве |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи дистанционного включения/выключения |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Норма / уровень |
| Эмиссия: проводимые помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936 |
| Эмиссия: излучаемые помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936 |
| Эмиссия: гармонические токи | BS EN/EN61000-3-2 |
| Эмиссия: колебания напряжения | BS EN/EN61000-3-3 |
| Иммунитет: электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Иммунитет: радиочастотное поле | BS EN/EN61000-4-3, уровень 3 |
| Иммунитет: быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2 |
| Иммунитет: импульсные помехи | BS EN/EN61000-4-5, уровень 3: 2 кВ линия-земля; уровень 2: 1 кВ линия-линия |
| Иммунитет: наведённые радиочастотные помехи | BS EN/EN61000-4-6, уровень 3 |
| Иммунитет: магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Иммунитет: провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Иммунитет: общий стандарт | BS EN/EN55035, BS EN/EN61000-6-2 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 814,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 90,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 83,5 мм |
| Упаковка | 3,0 кг; 4 шт. / 13 кг / 1,19 CUFT |
Параметры, связанные с параллельной работой
| Параметр | Значение |
| Максимальное количество параллельно соединяемых блоков | До 4 |
| Условие по разбросу выходных напряжений | Разница менее 0,2 В |
| Требование к соединению | Использовать короткие проводники большого сечения; подключать к нагрузке после объединения источников |
| Подключение дистанционного измерения в параллельном режиме | Провода измерения подключать только к ведущему источнику |
| Связь линий | Линии +S, -S и CS соединяются параллельно |
| Допустимый суммарный ток | (Номинальный ток одного блока) × (число блоков) × 0,9 |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием пары проводов длиной 12 дюймов, оконцованных конденсаторами 0,1 мкФ и 47 мкФ, соединёнными параллельно.
- Допуск включает уставку, нестабильность по линии и нестабильность по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении; следует учитывать кривую дерейтинга.
- Температурное снижение нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
