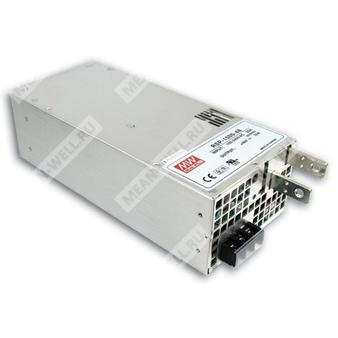

RSP-1500-27 - импульсный источник питания AC/DC с одним выходом на 27 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 1500 | Номинальная мощность 1500 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение
RSP-1500-27 представляет собой закрытый одновыходной источник питания переменного/постоянного тока мощностью 1,5 кВт, предназначенный для питания промышленной аппаратуры, измерительных систем, лазерных установок, оборудования для burn-in, цифрового вещания и радиочастотных применений.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 91%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программирование выходного напряжения.
- Активное распределение тока при параллельной работе до 6000 Вт (3+1).
- Встроенные функции дистанционного включения/выключения, удалённой обратной связи по напряжению, вспомогательного питания и сигнала Power OK.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное конформное покрытие.
Области применения
- Системы промышленной автоматизации и управления.
- Измерительные и испытательные установки.
- Оборудование, связанное с лазерными технологиями.
- Установки для прогрева и ресурсных испытаний.
- Цифровое вещание.
- Радиочастотные приложения.
Описание
RSP-1500-27 — это импульсный источник питания открытого промышленного исполнения с одним выходом, рассчитанный на питание от сети 90…264 В переменного тока или 127…370 В постоянного тока. Серия ориентирована на формирование наиболее востребованных в промышленности постоянных напряжений. Модель 27 В имеет номинальную мощность 1512 Вт и номинальный выходной ток 56 А. Охлаждение осуществляется встроенным вентилятором, работоспособность изделия обеспечивается при температуре окружающей среды до 70 °C с учётом дерейтирования.
Источник питания поддерживает программирование выходного напряжения, удалённое управление включением/выключением, дистанционное измерение падения напряжения на проводах нагрузки, сигнализацию состояния выхода и параллельную работу нескольких модулей с активным выравниванием тока. При применении удалённой обратной связи и параллельного включения требуется соблюдать правила коммутации цепей управления и силовых выводов, указанные в функциональном руководстве.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 27 В |
| Номинальный ток | 56 А |
| Диапазон тока | 0…56 А |
| Номинальная мощность | 1512 Вт |
| Диапазон подстройки выходного напряжения | 24…30 В |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск на выходное напряжение | ±1,0% |
| Время установки, нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,98 при 115 В AC на полной нагрузке |
| КПД, тип. | 90% |
| Входной ток, тип. | 8 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC |
| Ток утечки | <2,0 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током с отключением выходного напряжения через 5 с; восстановление после повторного включения питания |
| Перенапряжение | 31…36,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | Допускается регулировка в пределах 70…100% от номинального значения |
| Параллельная работа | До 6000 Вт или 3+1 модуль |
| Удалённое измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнализация состояния | Сигнал Power OK |
| Дистанционное включение/выключение | Поддерживается |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи дистанционного управления |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 814,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 90,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 83,5 мм |
| Габариты в дюймах | 10,9 × 5 × 3,29 дюйма |
| Масса | 3,0 кг |
| Упаковка | 4 шт. / 13 кг / 1,19 куб. фута |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
ЭМС
| Параметр | Норматив / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936; класс B / класс A (только для BSMI) |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936; класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4, уровень 2 |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3: 2 кВ линия-земля; уровень 2: 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал >95% на 0,5 периода, 30% на 25 периодов, прерывание >95% на 250 периодов |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установочный допуск, стабилизацию по сети и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтирование. Подробности следует определять по кривой дерейтирования. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполнялись на монтажной металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 6 | Дерейтирование температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
