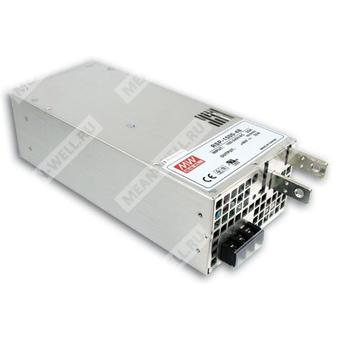

RSP-1500-48 — промышленный одновыходной AC/DC источник питания 48 В для систем автоматизации и электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 1500 | Номинальная мощность серии: 1500 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Описание
RSP-1500-48 — это одновыходной закрытый AC/DC источник питания мощностью 1,5 кВт. Серия рассчитана на универсальный диапазон входного напряжения 90–264 В AC и предназначена для промышленного применения, где требуется стабильное питание нагрузки постоянным напряжением 48 В. Изделие выполнено с принудительным воздушным охлаждением встроенным вентилятором, поддерживает работу до температуры окружающей среды 70 °C и оснащено встроенными функциями, повышающими гибкость интеграции в оборудование: программирование выходного напряжения, активное распределение тока при параллельной работе, дистанционное включение/выключение, дистанционное измерение напряжения и вспомогательное питание.
Области применения
- Системы управления и автоматизации производства
- Измерительная и испытательная аппаратура
- Лазерное оборудование
- Оборудование для прогрева и тестового старения
- Цифровое вещание
- Радиочастотные приложения
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 91%.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока при параллельной работе до 6000 Вт (3+1).
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, вспомогательного питания и сигнала Power OK.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие.
- Соответствие требованиям по безопасности и ЭМС для промышленного оборудования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 32 А |
| Диапазон регулировки выходного напряжения | 43 – 56 В |
| Номинальная мощность | 1536 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 – 264 В AC / 127 – 370 В DC |
| Диапазон частоты | 47 – 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 91% |
| Входной ток, тип. | 17 А при 115 В AC; 8 А при 230 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <2,0 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 – 135% от номинальной выходной мощности |
| Порог защиты от перегрузки | Понижение выходного напряжения при постоянном ограничении тока с отключением через 5 с; восстановление после повторного включения питания |
| Перенапряжение | 57,6 – 67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | Допускается регулировка в диапазоне 70 – 100% от номинального выходного напряжения |
| Активное распределение тока | До 6000 Вт или до схемы (3+1) модулей |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал тревоги | Сигнал Power OK |
| Дистанционное включение/выключение | Поддерживается |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи дистанционного включения/выключения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20 … +70 °C |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Температура хранения и влажность | −40 … +85 °C, 10 – 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 … 50 °C) |
| Вибрация | 10 – 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55032 (CISPR32), BSMI CNS15936; гармонические составляющие — BS EN/EN61000-3-2; фликер — BS EN/EN61000-3-3 |
| ЭМС-устойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Излучаемое поле | BS EN/EN61000-4-3, уровень 3 |
| EFT/Burst | BS EN/EN61000-4-4, уровень 2 |
| Surge | BS EN/EN61000-4-5, уровень 3: 2 кВ линия-земля; уровень 2: 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 814,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 90,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 83,5 мм |
| Масса | 3,0 кг |
| Упаковка | 4 шт. / 13 кг / 1,19 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Температурное снижение допустимой нагрузки для моделей без вентилятора — 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- Компенсация падения напряжения по линии дистанционного измерения — до 0,3 В.
