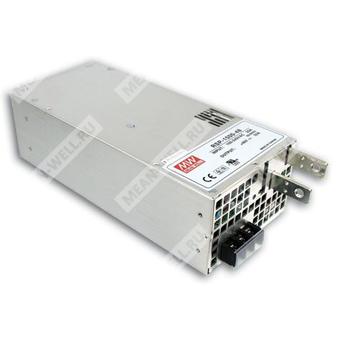

RSP-1500-5 - промышленный AC/DC источник питания 5 В, 1200 Вт для оборудования автоматизации и измерительной техники.
Назначение
RSP-1500-5 — это одно выходной закрытый импульсный источник питания переменного/постоянного тока мощностью 1,5 кВт с выходным напряжением 5 В, предназначенный для промышленного применения. Устройство рассчитано на работу от универсальной сети переменного тока, оснащено активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и поддерживает функции удалённого контроля, программирования выходного напряжения, дистанционного считывания и активного распределения тока при параллельной работе.
Область применения
- Системы фабричного управления и автоматизации
- Контрольно-измерительное оборудование
- Лазерные установки и связанное оборудование
- Оборудование для прожига и испытаний на прогон
- Цифровое вещание
- Радиочастотные применения
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия источников питания |
| 1500 | Номинальная выходная мощность 1500 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона
- Встроенная активная коррекция коэффициента мощности
- КПД до 91%
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение
- Активное распределение тока при параллельной работе до 6000 Вт, схема 3+1
- Встроенные функции удалённого включения/выключения, дистанционного считывания, вспомогательного питания и сигнала Power OK
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Опциональное защитное конформное покрытие
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 240 А |
| Диапазон тока | 0–240 А |
| Номинальная мощность | 1200 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Уровень пульсаций и шума | 150 мВ п-п |
| Время установки, нарастания | 1500 мс, 100 мс при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
| Коэффициент мощности | 0,95/230 В AC; 0,98/115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток, тип. | 17 А при 115 В AC; 8 А при 230 В AC |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC |
| КПД, тип. | 80% |
| Ток утечки | <2,0 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Порог срабатывания перегрузки | Константный режим ограничения тока, отключение выходного напряжения через 5 с; восстановление после повторного включения питания |
| Перенапряжение | 5,75–6,75 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | Допускается установка 70–100% от номинального выходного напряжения |
| Распределение тока | До 6000 Вт или 4 блоков; в документе также указана схема 3+1 |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи удалённого ON-OFF |
| Удалённое включение/выключение | Поддерживается |
| Удалённое считывание | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Сигнал аварии | Power OK |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение мощности по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Надёжность, масса и габариты
| Параметр | Значение |
| MTBF | 814,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 90,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 83,5 мм |
| Габариты в дюймах | 10,9 × 5 × 3,29 дюйма |
| Масса | 3,0 кг |
| Упаковка | 4 шт. / 13 кг / 1,19 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС — излучение
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936 | Класс B / Класс A (только для BSMI) |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BSMI CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | — |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 2 кВ линия-земля; уровень 2, 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измерены в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерating. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м. |
Конструктивные сведения
- Исполнение: закрытый корпус
- Охлаждение: принудительное, встроенным вентилятором постоянного тока
- Механическое исполнение корпуса: Case No. 943A
- Крепление: 8 отверстий M4 по бокам, 4 отверстия M4 сверху; максимальная глубина ввода крепежа 5 мм
- Рекомендуемый момент затяжки: 7–10 кгс·см для крепежа корпуса
- Входные клеммы переменного тока: FG, AC/N, AC/L
