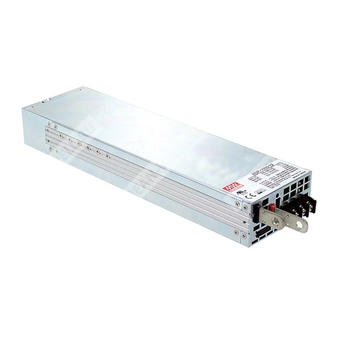

RSP-1600-12 — импульсный AC/DC источник питания 12 В, 1,5 кВт, для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RSP | Серия источников питания с одним выходом |
| Номинальная мощность | 1600 | Класс 1600 Вт |
| Выходное напряжение | 12 | Номинальное выходное напряжение 12 В |
Краткое описание
RSP-1600-12 представляет собой герметизированный промышленный источник питания переменного/постоянного тока с одним выходом, мощностью 1,6 кВт, в низкопрофильном корпусе высотой 1U. Изделие предназначено для питания промышленной автоматики, измерительных систем и других ответственных нагрузок, требующих стабильного низковольтного напряжения 12 В при высокой токовой отдаче и возможности дистанционного управления.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка работы от постоянного входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и уровень постоянного тока.
- Активное распределение тока при параллельной работе нескольких блоков.
- Встроенное дистанционное включение/выключение, дистанционная обратная связь по напряжению, вспомогательное питание, сигналы DC OK и T-ALARM.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональные цифровые интерфейсы PMBus или CANBus.
Применение
- Оборудование заводской автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерные технологические установки.
- Системы длительного старения и ресурсных испытаний.
- Цифровое вещание.
- Источник постоянного тока.
- Резервированные и параллельные системы питания.
Описание
RSP-1600-12 — это источник питания AC/DC с одним выходом на 12 В, рассчитанный на промышленную эксплуатацию. Серия ориентирована на установку в стойки и шкафы с ограниченной высотой, обеспечивая высокую удельную мощность и функциональную гибкость. Для данной модели характерны программирование выходного напряжения и тока, дистанционное управление, удалённая компенсация падения напряжения на проводах нагрузки, а также возможность объединения нескольких блоков в параллель для увеличения суммарной мощности.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 125 А |
| Диапазон тока | 0…125 А |
| Номинальная мощность | 1500 Вт |
| Диапазон регулировки выходного напряжения | 11,5…15 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC и полной нагрузке |
| Пульсации и шум, максимум | 150 мВ п-п |
| Допуск по напряжению | включает установочный допуск, нестабильность по линии и по нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 250…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | 0,97 при 230 В AC и полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 35 А при холодном пуске и 230 В AC |
| Потребляемый ток переменного входа, тип. | 14 А при 115 В AC; 8 А при 230 В AC |
| Ток утечки | <2 мА при 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…115% от номинального тока |
| Алгоритм защиты от перегрузки | Отключение выходного напряжения; повторное включение для восстановления |
| Перенапряжение | 15,75…18,75 В |
| Защита от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Защита по току в режиме постоянного тока | Ограничение постоянного тока; отключение выходного напряжения через 5 с; восстановление после повторного включения |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | Доступно посредством внешнего напряжения; диапазон в пределах 40…125% от номинального, для 12 В — 60…125% |
| Программирование уровня постоянного тока | 20…100% от номинального тока |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Дистанционное включение/выключение | Управление электрическим сигналом или сухим контактом |
| Сигналы тревоги | DC OK и T-ALARM, изолированные, уровни TTL |
| Максимальный ток по сигнальным выходам | 10 мА |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
Параллельная работа
| Параметр | Значение |
| Активное распределение тока | Поддерживается |
| Максимальное число параллельно работающих блоков | 6 |
| Максимальная суммарная мощность при параллельной работе | До 9600 Вт (5+1) |
| Условие расхождения выходных напряжений между блоками | Менее 0,2 В |
| Ограничение суммарного тока | (Номинальный ток одного блока) × (число блоков) × 0,9 |
| Поведение при малой нагрузке | При общей нагрузке менее 5% суммарного номинального тока распределение может быть несбалансированным |
| Пульсации при параллельной работе | Могут быть выше спецификации при малой нагрузке; нормализуются при нагрузке более 5% |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Тепловые и дерейтинговые характеристики
| Параметр | Значение |
| Тип охлаждения | Принудительное воздушное, встроенный вентилятор постоянного тока |
| Особенности дерейтингa | Снижение допустимой нагрузки при отклонении входного напряжения и при повышенной высоте над уровнем моря |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 478,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 300 × 85 × 41 мм |
| Габариты в дюймах | 11,8 × 3,35 × 1,61 дюйма |
| Масса одного изделия | 2,1 кг |
| Упаковка | 6 шт. / 13,6 кг / 1,25 куб. фут. |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| ЭМС по излучению | BS EN/EN55032 (CISPR32), CNS15936 |
| ЭМС по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 |
Показатели ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помеха | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивная помеха | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | Класс A |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. При параллельной работе пульсации выходного напряжения могут быть выше значения спецификации при малой нагрузке; после превышения 5% нагрузки они возвращаются к нормальному уровню.
4. Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
5. При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
6. Функции PV/PC применимы, когда пользователь не работает по PMBus/CANBus. SVR-функции применяются, когда не используется ни PMBus/CANBus, ни PV/PC.
7. Выход отключается, если напряжение O/P ниже 80% от Vset в течение 5 с; для восстановления требуется повторное включение питания.
8. Источник питания рассматривается как компонент, встраиваемый в конечное изделие; испытания ЭМС проводились при монтаже на металлической пластине 720 мм × 360 мм толщиной 1 мм.
9. Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором на высоте выше 2000 м.
Сведения по разъёмам и сигналам
| Группа | Назначение |
| CN1 | Сигнальный разъём управления, измерения, сигнализации и программирования |
| CN500 | Разъём параллельной работы и цифрового интерфейса |
| SW1 | Переключатель терминатора цепей DA/DB для функции параллельного управления |
| Контакт CN1 | Функция |
| 1 | +12V-AUX — вспомогательный выход 10,6…13,2 В относительно GND-AUX; ток до 0,8 А |
| 2 | GND-AUX — изолированный сигнальный возврат |
| 3 | +5V-AUX — вспомогательный выход 4,5…5,5 В относительно GND-AUX; ток до 0,3 А |
| 4 | Remote ON-OFF — дистанционное включение/выключение |
| 5 | DC-OK — выход статуса нормальной работы |
| 6 | T-ALARM — сигнал температурной аварии/отказа вентилятора |
| 7,8,9 | NC — не используется; для моделей PMBus/CANBus: адресные линии A0, A1, A2 |
| 10 | NC — не используется |
| 11 | PC — программирование уровня постоянного тока |
| 12 | PV — программирование выходного напряжения |
| 13 | +V (Signal) — положительный сигнальный вывод |
| 14 | -V (Signal) — отрицательный сигнальный вывод |
| 15 | +S — положительный вывод дистанционного измерения |
| 16 | -S — отрицательный вывод дистанционного измерения |
| Контакт CN500 | Функция |
| 1,2 | DA — дифференциальный цифровой сигнал для параллельного управления |
| 3,4 | DB — дифференциальный цифровой сигнал для параллельного управления |
| 5,6 | -V (Signal) — отрицательный сигнальный вывод |
| 7 | NC / SDA / CANH |
| 8 | NC / SCL / CANL |
| Положение / режим | Состояние |
| Remote ON-OFF: замкнуто между Remote ON-OFF и +5V-AUX | Источник включён |
| Remote ON-OFF: разомкнуто | Источник выключен |
| DC OK | Высокий уровень 3,5…5,5 В при Vout ≤ 77% ±5%; низкий уровень −0,5…0,5 В при Vout ≥ 80% ±5% |
| T-ALARM | Высокий уровень 3,5…5,5 В при превышении температурного порога или отказе вентилятора; низкий уровень −0,5…0,5 В при нормальной температуре и нормальной работе вентилятора |
RSP-1600-12 предназначен для промышленной интеграции в составе конечного оборудования и поддерживает расширенные функции управления, контроля, программирования и параллельной работы, что делает его типовым решением для высоконагруженных систем питания постоянного тока.
