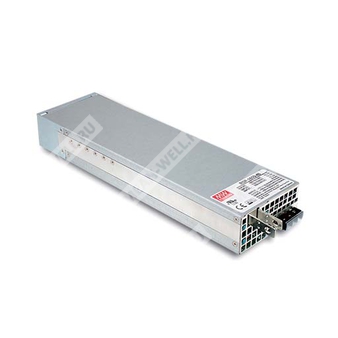

RSP-1600-24 - одно выходной встраиваемый источник питания AC/DC мощностью 1600 Вт для промышленной аппаратуры.
Модель RSP-1600-24 относится к серии RSP-1600 — высокоплотным источникам питания в закрытом исполнении форм-фактора 1U, предназначенным для питания промышленного оборудования, измерительных систем, телекоммуникационных и автоматизированных установок. Устройство работает от универсальной сети переменного тока и от постоянного входного напряжения, обеспечивает стабилизированное выходное напряжение 24 В и поддерживает функции удалённого включения, удалённого контроля, программирования напряжения и тока, а также активного распределения тока при параллельной работе.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSP | Серия источников питания Mean Well RSP |
| 1600 | Номинальная мощность серии: 1600 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Назначение и особенности
Источник питания RSP-1600-24 выполнен в металлическом корпусе высотой 1U и рассчитан на монтаж в промышленное оборудование. Серия сочетает высокую удельную мощность, активную коррекцию коэффициента мощности, принудительное охлаждение встроенным вентилятором, программируемые выходные параметры и набор сервисных сигналов для интеграции в автоматизированные системы.
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и уровень ограничения тока.
- Активное разделение тока при параллельной работе до 6 блоков.
- Встроенные функции удалённого включения/выключения, удалённого измерения, вспомогательного питания, сигналов DC OK и аварии перегрева.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональные интерфейсы PMBus или CANBus.
Применение
- Системы заводской автоматики.
- Контрольно-измерительная аппаратура.
- Лазерное оборудование.
- Оборудование для искусственного старения и испытаний.
- Цифровое вещание.
- Источники постоянного тока.
- Резервируемые системы питания.
Основные параметры
| Параметр | Значение |
| Выходная мощность | 1608 Вт |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 67 А |
| Диапазон выходного тока | 0…67 А |
| Диапазон подстройки выходного напряжения | 23,5…30 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 250…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | 0,97 при 230 В переменного тока и полной нагрузке |
| КПД | 91,5% |
| Пусковой ток | Холодный старт, 35 А при 230 В переменного тока |
| Ток утечки | <2 мА при 230 В переменного тока |
| Ток потребления по сети переменного тока | 8 А при 230 В переменного тока |
| Время запуска, нарастания | 1500 мс, 60 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока и 75% нагрузки; 10 мс при 230 В переменного тока и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105…115% от номинального тока |
| Тип защиты от перегрузки | Ограничение постоянным током, отключение выходного напряжения через 5 с; после падения выходного напряжения повторное включение для восстановления |
| Перенапряжение | 31,5…37,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Ограничение тока в режиме постоянного тока | 20…100% от номинального тока |
Функции
| Параметр | Значение |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Удалённое включение/выключение | По электрическому сигналу или сухому контакту; включение при замыкании, выключение при размыкании |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнализация | Изолированные сигналы T-ALARM и DC OK в TTL-уровнях |
| Максимальный ток приёма сигнала | 10 мА |
| Программирование выходного напряжения | 40…125% от номинального значения; для версии 12 В — 60…125% |
| Программирование тока | 20…100% от номинального тока |
| Параллельная работа | Активное разделение тока, до 6 блоков |
| Максимальная суммарная мощность при параллельной работе | До 9600 Вт (5+1) |
| Серия интерфейсов | PMBus или CANBus, опционально |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ переменного тока |
| Испытательное напряжение вход-земля | 2 кВ переменного тока |
| Испытательное напряжение выход-земля | 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум, 500 В постоянного тока, 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 478,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 300 × 85 × 41 мм |
| Масса | 2,1 кг |
| Упаковка | 6 шт.; 13,6 кг; 1,25 CUFT |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ----- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Примечания
- Если параметры не оговорены отдельно, они измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения на малой нагрузке могут быть выше значений спецификации; при нагрузке более 5% возвращаются к нормальному уровню.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- Функции PV/PC используются, когда пользователь не работает по PMBus/CANBus. Функции SVR применяются, когда пользователь не работает ни по PMBus/CANBus, ни через PV/PC.
- Выход отключается, если выходное напряжение ниже 80% от заданного значения в течение 5 с; для восстановления требуется повторное включение питания.
- Источники питания рассматриваются как компоненты, предназначенные для установки в конечное оборудование. ЭМС-испытания выполнялись при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Дополнительные сведения по исполнению: корпусная закрытая конструкция, степень промышленной интеграции, нижний профиль 1U, фронтальный монтажный формат для встроенных систем питания.
