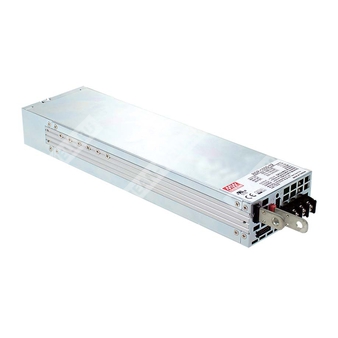

RSP-1600-27 - одно выходной AC/DC источник питания 27 В для промышленной автоматики и энергосистем.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RSP | Серия источников питания Mean Well RSP |
| 1600 | Номинальная выходная мощность 1600 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение
RSP-1600-27 представляет собой закрытый одно выходной источник питания AC/DC мощностью до 1,6 кВт в низкопрофильном исполнении 1U, предназначенный для питания промышленного оборудования, автоматизированных систем, измерительной аппаратуры и других нагрузок постоянного тока. Модель рассчитана на универсальный вход 90–264 В переменного тока и поддерживает функции программирования выходного напряжения и тока, удалённого включения и выключения, дистанционного измерения, активного распределения тока при параллельной работе, а также вспомогательные выходы питания и сигнальные интерфейсы.
Описание
Серия RSP-1600 относится к высокоплотным промышленным источникам питания в корпусе 1U с принудительным воздушным охлаждением от встроенного вентилятора с термостатическим управлением. Для данного исполнения предусмотрены активная коррекция коэффициента мощности, высокий КПД, встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также поддержка удалённого управления и контроля состояния.
Модель RSP-1600-27 обеспечивает выход 27 В при номинальном токе 59 А и может использоваться как автономно, так и в параллельных конфигурациях до 6 устройств с активным выравниванием тока. Предусмотрена возможность компенсации падения напряжения на проводах нагрузки, а также программирование выходного напряжения и ограничения тока внешним аналоговым сигналом.
Области применения
- Системы промышленной автоматики и управления
- Контрольно-измерительная аппаратура
- Лазерное оборудование
- Стенды ресурсных испытаний и старения
- Цифровое вещание
- Источники постоянного тока
- Резервируемые системы питания
Особенности
- Универсальный вход переменного тока с полным диапазоном
- Выдерживает бросок 300 В AC в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- КПД до 92 % для модели 27 В
- Принудительное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение и уровень постоянного тока
- Активное распределение тока до 9600 Вт при параллельной работе 6 блоков
- Встроенные функции удалённого включения и выключения, дистанционного контроля, вспомогательного питания, сигналов DC OK и T-ALARM
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Опциональный протокол PMBus или CANBus
Электрические параметры
Выход
| Параметр | RSP-1600-27 |
|---|
| Выходное постоянное напряжение | 27 В |
| Номинальный ток | 59 А |
| Диапазон тока | 0–59 А |
| Номинальная мощность | 1593 Вт |
| Регулировка выходного напряжения | 26,5–33,5 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установки, нарастание | 1500 мс, 60 мс при 230 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC и нагрузке 75 %; 10 мс при 230 В AC на полной нагрузке |
Вход
| Параметр | RSP-1600-27 |
|---|
| Диапазон входного напряжения | 90–264 В AC / 250–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,97 при 230 В AC и полной нагрузке |
| КПД | 92 % |
| Пусковой ток | Холодный запуск 35 А при 230 В AC |
| Ток потребления | 15 А при 115 В AC; 8,5 А при 230 В AC |
| Ток утечки | <2 мА при 230 В AC |
Защиты
| Параметр | RSP-1600-27 |
|---|
| Перегрузка | 105–115 % от номинального тока; режим ограничения постоянного тока, отключение выходного напряжения через 5 с, восстановление после повторного включения |
| Перенапряжение | 31,5–37,5 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | RSP-1600-27 |
|---|
| Вспомогательные выходы питания | 5 В при 0,3 А; 12 В при 0,8 А |
| Удалённое включение и выключение | Электрический сигнал или сухой контакт; включение при замыкании, выключение при размыкании |
| Дистанционное измерение | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Сигнал тревоги | Изолированный сигнал выхода для T-ALARM и DC OK |
| Программирование выходного напряжения | 40–125 % от номинального значения; для модели 12 В — 60–125 % |
| Программирование выходного тока | 20–100 % от номинального тока |
| Параллельная работа | Активное распределение тока, до 6 устройств, суммарно до 9600 Вт |
| Коммуникационный протокол | PMBus или CANBus, опционально |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C, с учётом кривой дерейтинга |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2 G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Параметр | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздухом; уровень 2, 4 кВ контактом |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывания 250 периодов |
| Параметр | Стандарт | Класс / примечание |
|---|
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 478,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 300 × 85 × 41 мм |
| Масса | 2,1 кг |
| Упаковка | 6 шт. / 13,6 кг / 1,25 CUFT |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения на малой нагрузке могут быть выше значения спецификации; нормальный уровень восстанавливается при нагрузке более 5 %.
- Допуск включает установочный допуск, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Функции PV/PC применяются, когда пользователь не работает по PMBus/CANBus. Функции SVR применяются, когда не используются ни PMBus/CANBus, ни PV/PC.
- Выход отключается после того, как выходное напряжение остаётся ниже 80 % от Vset в течение 5 с; восстановление выполняется после повторного включения питания.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания EMC выполнялись при монтаже на металлической плите 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть перепроверено на соответствие директивам EMC.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
