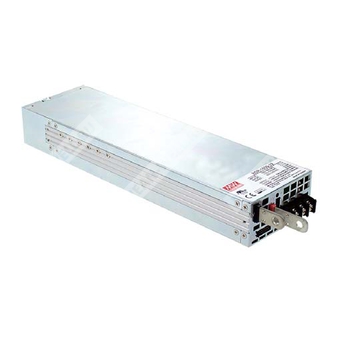

RSP-1600-36 - импульсный AC/DC источник питания с одним выходом мощностью 1,6 кВт.
Назначение: RSP-1600-36 предназначен для питания промышленной и измерительной аппаратуры постоянным напряжением 36 В при высокой мощности, наличии программирования выходных параметров, удалённого управления и возможности параллельной работы.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | RSP | Серия источников питания |
| Номинальная мощность | 1600 | 1600 Вт |
| Выходное напряжение | 36 | 36 В |
Описание

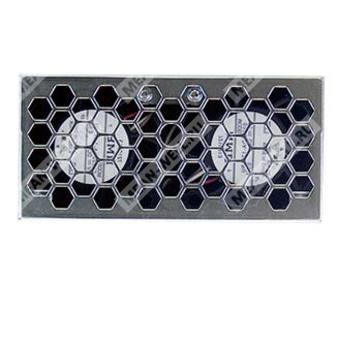

RSP-1600-36 представляет собой одно-выходной закрытый источник питания AC/DC мощностью 1,6 кВт в низкопрофильном исполнении 1U. Устройство рассчитано на работу от универсальной сети переменного тока 90–264 В AC и от постоянного входа 250–370 В DC. Конструктивно изделие выполнено с принудительным воздушным охлаждением встроенным вентилятором с термостатическим управлением.
Источник питания обеспечивает высокую плотность мощности до 25 Вт/дюйм³, поддерживает программирование выходного напряжения и уровня постоянного тока, активное распределение тока, дистанционное включение/выключение, удалённую компенсацию падения напряжения и вспомогательные источники питания. Предусмотрены сигналы DC OK и T-ALARM, а также опциональная поддержка интерфейсов PMBus или CANBus.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживает импульсное входное напряжение 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 93%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и уровень постоянного тока.
- Активное распределение тока до 9600 Вт при параллельной работе до 6 блоков.
- Встроенное дистанционное включение/выключение, удалённая обратная связь по напряжению, вспомогательное питание, сигналы DC OK и T-ALARM.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональные протоколы PMBus или CANBus.
Области применения
- Оборудование промышленной автоматики.
- Измерительная и испытательная аппаратура.
- Лазерные системы и сопутствующее оборудование.
- Стенды старения и долговременных испытаний.
- Цифровое вещание.
- Источники постоянного тока.
- Резервируемые и распределённые системы питания.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 44,5 А |
| Диапазон выходного тока | 0–44,5 А |
| Номинальная мощность | 1602 Вт |
| Диапазон регулировки выходного напряжения | 35,5–45 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Размах пульсаций и шума | 250 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Время установки, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC и полной нагрузке |
| Защита от перегрузки | 105–115% от номинального тока |
| Защита от перенапряжения | 47,2–56,3 В |
| Защита от перегрева | Отключение выходного напряжения; восстановление после снижения температуры |
| Программирование выходного напряжения | 40–125% от номинального значения |
| Программирование уровня постоянного тока | 20–100% от номинального тока |
| Удалённая компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Параллельная работа | До 6 устройств |
| Максимальная мощность при параллельной работе | (Номинальный ток одного устройства) × (число устройств) × 0,9 |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 250–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | 0,97 при 230 В AC и полной нагрузке |
| КПД | 92% |
| Пусковой ток | 35 А при 230 В AC, холодный запуск |
| Ток потребления | 15 А при 115 В AC; 8,5 А при 230 В AC |
| Ток утечки | <2 мА при 230 В AC |
Функции
| Параметр | Значение |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Дистанционное включение/выключение | Управление электрическим сигналом или сухим контактом |
| Сигнал DC OK | Изолированный TTL-сигнал |
| Сигнал T-ALARM | Изолированный TTL-сигнал |
| Удалённая обратная связь | Remote Sense |
| Интерфейс обмена | Опционально PMBus или CANBus |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянного тока |
| Перегрузка | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перенапряжение | Отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выхода с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение допустимой температуры при высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-корпус | 2 кВ AC |
| Испытательное напряжение выход-корпус | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 478,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габариты | 300 × 85 × 41 мм |
| Высота | 1U |
| Масса | 2,1 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 6 шт. |
| Масса упаковки | 13,6 кг |
| Объём упаковки | 1,25 куб. фута |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3 |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |

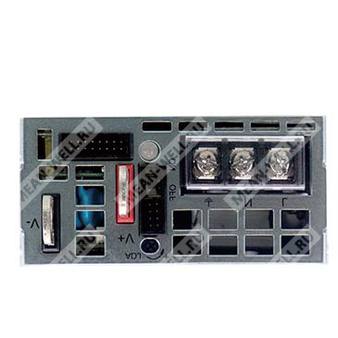

Назначение выводов и интерфейсов
| Контакт | Функция | Описание |
| 1 | +12V-AUX | Вспомогательный выход 10,6–13,2 В относительно GND-AUX; максимальный ток 0,8 А; имеет встроенные оринговые диоды и не управляется Remote ON-OFF |
| 2 | GND-AUX | Общий провод вспомогательного питания; сигнальный возврат изолирован от выходных клемм +V и -V |
| 3 | +5V-AUX | Вспомогательный выход 4,5–5,5 В относительно GND-AUX; максимальный ток 0,3 А; имеет встроенные оринговые диоды и не управляется Remote ON-OFF |
| 4 | Remote ON-OFF | Включение/выключение источника электрическим сигналом или сухим контактом между Remote ON-OFF и +5V-AUX |
| 5 | DC OK | Изолированный сигнал состояния; высокий уровень 3,5–5,5 В при Vout ≤77%±5%; низкий уровень -0,5…0,5 В при Vout ≥80%±5%; ток источника до 10 мА |
| 6 | T-ALARM | Изолированный сигнал аварии по температуре/отказу вентилятора; высокий уровень 3,5–5,5 В при аварии; низкий уровень -0,5…0,5 В в норме; ток источника до 10 мА |
| 7,8,9 | NC | Для стандартной модели не используются; для PMBus/CANBus применяются адресные линии интерфейса |
| 10 | NC | Резерв |
| 11 | PC | Подключение для программирования уровня постоянного тока |
| 12 | PV | Подключение для программирования выходного напряжения |
| 13 | +V (Signal) | Положительный сигнальный вывод напряжения; используется для локальной обратной связи, непосредственно к нагрузке не подключается |
| 14 | -V (Signal) | Отрицательный сигнальный вывод напряжения; используется для локальной обратной связи и части функций, непосредственно к нагрузке не подключается |
| 15 | +S | Положительный вывод удалённого измерения напряжения |
| 16 | -S | Отрицательный вывод удалённого измерения напряжения |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения на малой нагрузке могут быть выше спецификации; нормальный уровень восстанавливается при нагрузке более 5%.
- Допуск включает установочный допуск, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую снижения мощности.
- Функции PV/PC применяются, когда пользователь не работает по PMBus/CANBus; функции SVR — когда не используются ни PMBus/CANBus, ни PV/PC.
- Выход отключается, если выходное напряжение ниже 80% от установленного значения в течение 5 с; для восстановления требуется повторное включение.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; условия ЭМС должны быть подтверждены на уровне конечной системы.
- Снижение допустимой температуры составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
